選擇圓形工具，然后輸入“t”（開啟切點、切點、半徑模式），按回車確定。

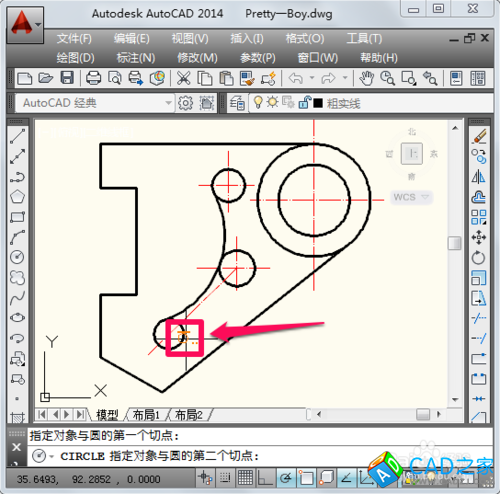

此時光標貼近圓就會出現切點標識，左鍵點擊就確定第一個切點了（由于所畫的圓與兩個小圓相外切，根據圓弧位置，切點應選在左下角）。

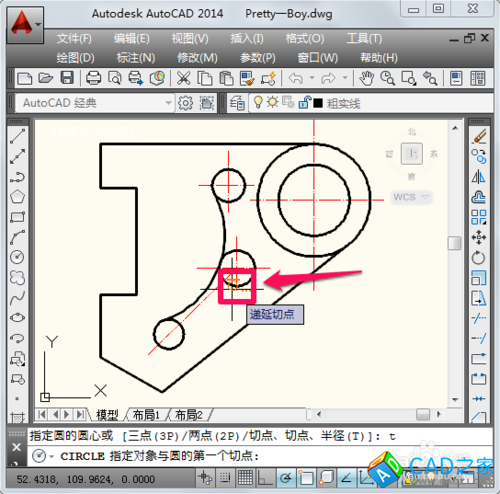

接著在第2個圓上點擊確定第二個切點（應選在右上角）。

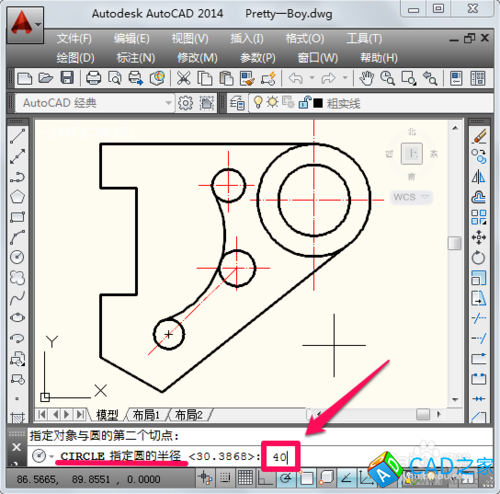

根據命令行提示，直接輸入圓的半徑，這里是40，然后回車確定。

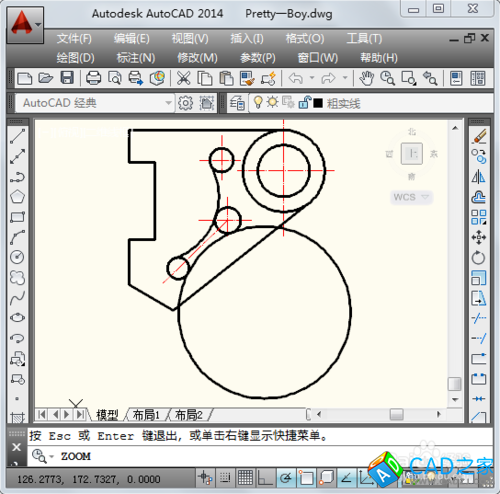

此時半徑是40且相切于兩個小圓的大圓就畫好了。

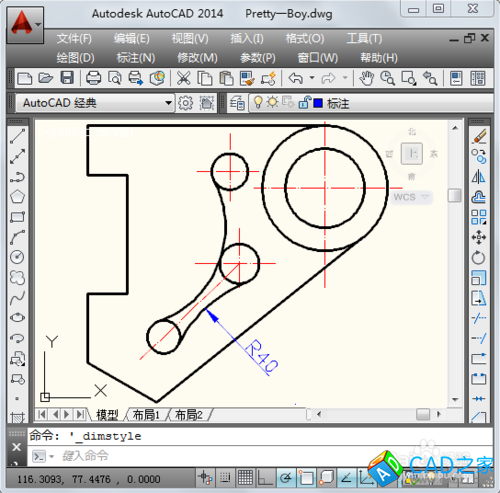

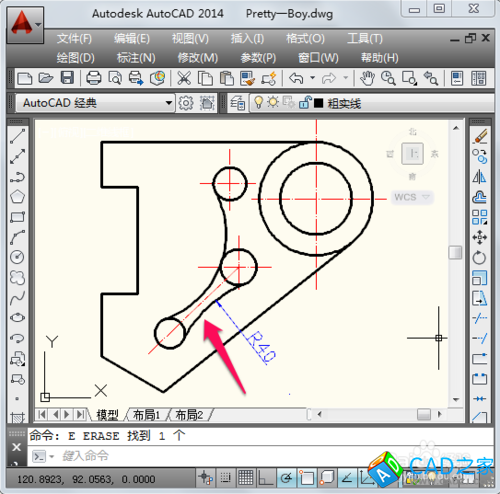

接下來我們利用修剪工具和刪除工具把不需要的地方去掉，cad圓弧就畫好了。
