CAD字體顯示問號怎么辦 顯示問號的三種解決方法

時間:2015-01-26 16:45:18 來源:未知
由于CAD版本眾多,各個版本之間有差異如字體庫;使用不同版本的CAD繪制工程圖之后,利用另外的CAD版本打開或者是使用別的電腦上的CAD打開,經常出現未找到字體、字體顯示問號等問題。另外,如果使用天正建筑或者是PKPK繪制的圖紙,在CAD中打開,都常常會顯示問號;工程圖紙中,問號少好辦,但更多情況下是所有圖紙中,到處都是問號,遇到它,很多人不知所措。工程圖紙是不允許打印出帶問號圖紙的,下面給你帶來幾種處理方式解決它,不再提示未找到字體。
CAD字體顯示問號怎么辦

方法1:針對式解決法

  1.

    首先講這個方式,“缺什么補什么”。如果缺乏的字體較少,本方式處理快,同時也能夠省下不少儲存空間。打開CAD圖紙,這時候會提示“指定字體給樣式”,比如這里的“tssdeng.shx”。記下缺乏的樣式“tssdeng.shx”,搜索并下載該字體,并解壓。

    CAD字體顯示問號怎么辦
  2.

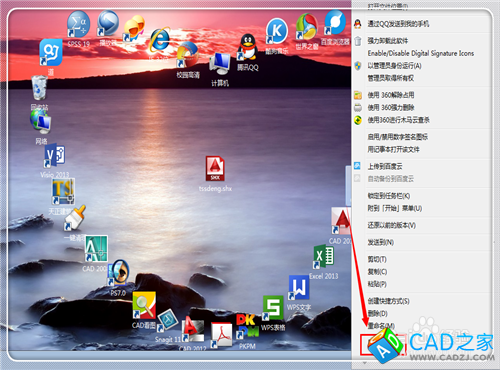

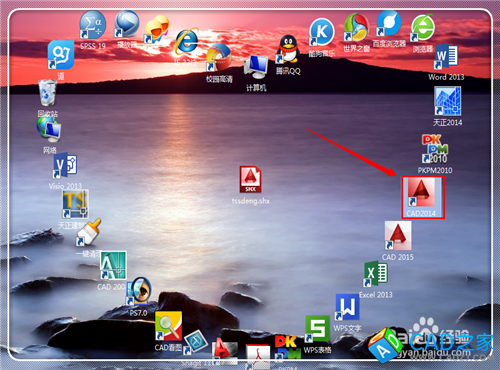

    解壓完畢,復制該字體;右鍵點擊缺乏字體的CAD版本,然后點擊最下方的“屬性”進入到安裝CAD的屬性界面。

    CAD字體顯示問號怎么辦

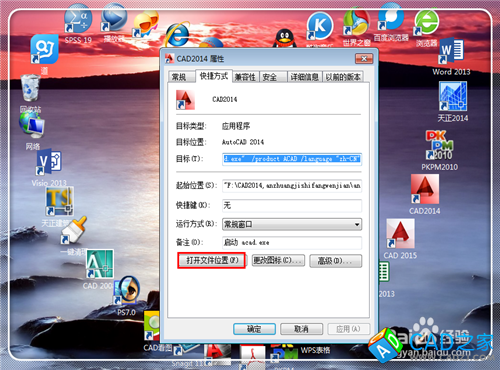

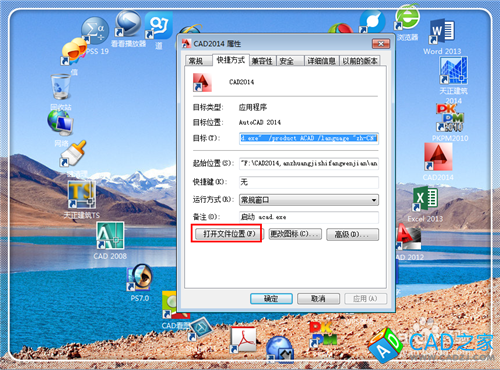

  3. 在下方找到并點擊“打開文件夾位置”,找到安裝文件的位置,當然也有其他打開安裝CAD位置的方式,但是都比較麻煩,這個方式最直接迅速。

    CAD字體顯示問號怎么辦
  4.

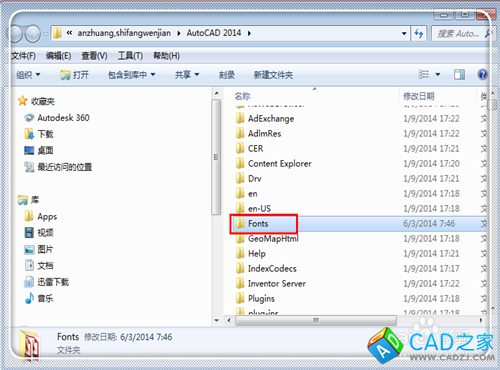

    進入到CAD的安裝文件中,點擊“fronts”,打開CAD的字體庫,安裝該字體。

    CAD字體顯示問號怎么辦
  5.

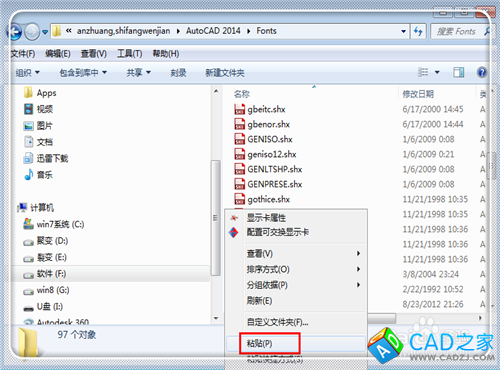

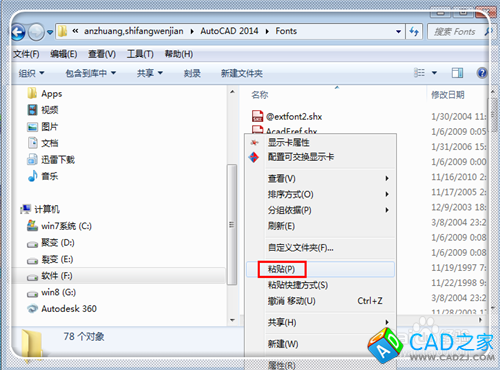

    使用鼠標右鍵點擊,然后選擇“粘貼”,或者是直接使用“ctrlv”,粘貼剛才的字體。使用同樣的方式,將缺失的幾個字體安裝到本文件夾中。然后關閉CAD,重新打開,字體問號就會消除。

    CAD字體顯示問號怎么辦


方法2:全面式解決法

  1.

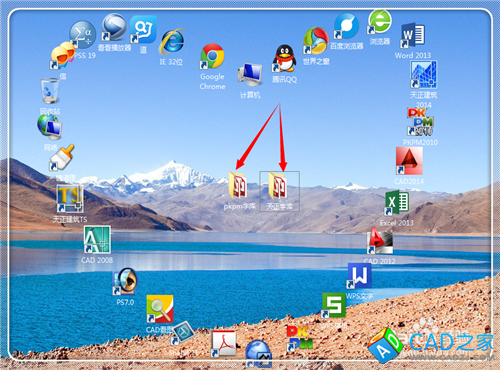

    首先下載字體庫,如果使用天正繪制的而顯示問號,搜索引號內內容“天正建筑字體庫下載”,如果是PKPM繪制的而顯示問號,搜索引號內內容“PKPM字體庫下載”;若是CAD中繪制的,搜索“CAD字體庫大全”,下載字體庫,然后解壓。注:這個方式最為簡單,這里有個小技巧,如果是使用PKPM繪制的圖,在CAD中打開后有問號,或者是使用天正建筑繪制的圖,在CAD中打開有問號,使用本方式比較好,因為PKPM及天正建筑字體庫很小,安裝之后,解決后顧之憂,免得打開其他圖紙又出現問號。

    CAD字體顯示問號怎么辦
  2.

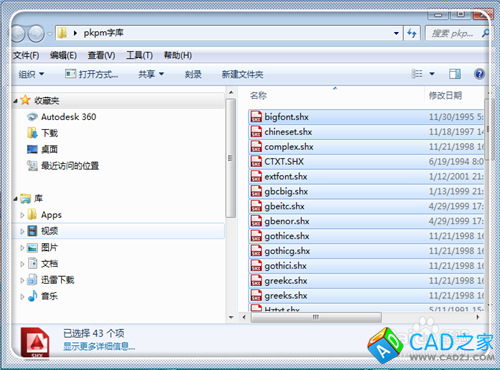

    打開剛才下載并解壓的CAD、或者是PKPM或者是天正建筑字體庫,然后使用“ctrl+A”,全部選中里面的文字,然后使用“ctrl+C”,復制字體。

    CAD字體顯示問號怎么辦
  3.

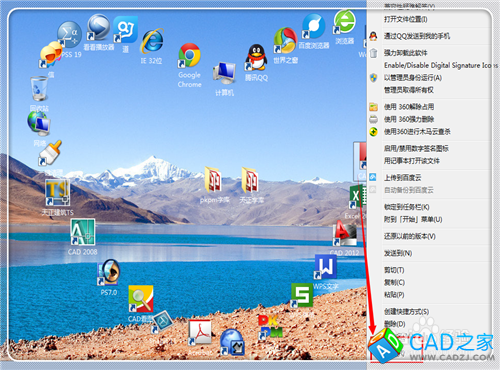

    返回到電腦桌面,右鍵點擊CAD快捷方式圖標,然后選擇“屬性”。

    CAD字體顯示問號怎么辦
  4.

    進入屬性欄目,點擊左下方的“打開文件夾位置”,打開安裝CAD的文件夾。

    CAD字體顯示問號怎么辦
  5.

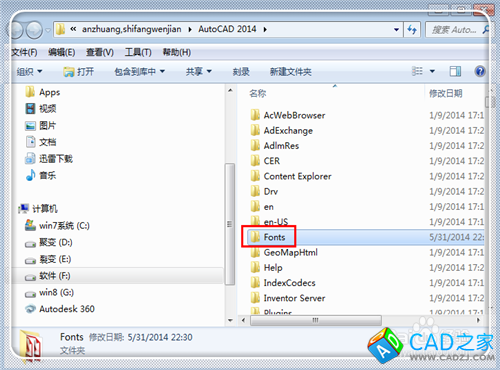

    進入安裝CAD的安裝文件夾,點擊“fronts”文件夾,打開安裝字體的字體庫。

    CAD字體顯示問號怎么辦
  6.

    進入字體庫,使用“ctrl+V”,或者是使用,點擊鼠標右鍵,選擇“粘貼”,粘貼字體。

    CAD字體顯示問號怎么辦
  7.

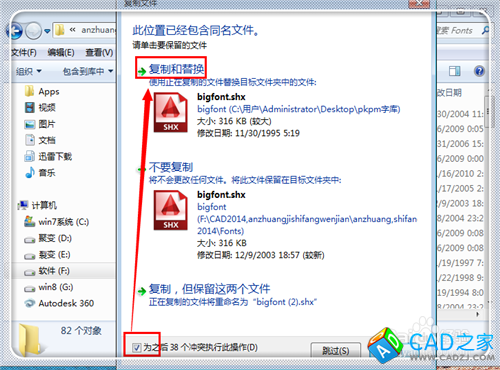

    由于是打包下載的體字庫,與現有的字體庫有些重,也是難免的,提示是不是替換,點擊“復制和替換”,將下面的“為以后xx個沖突進行此操作”前勾勾上。然后返回到CAD中,點擊“視圖”,點擊“重生成”,即可解決問號。如果沒有解決,關閉CAD,重新打開。如果你的問題很頑固,仍然沒有解決,閱覽方式三。

    CAD字體顯示問號怎么辦


方法3:文字樣式永久指定法

  1.

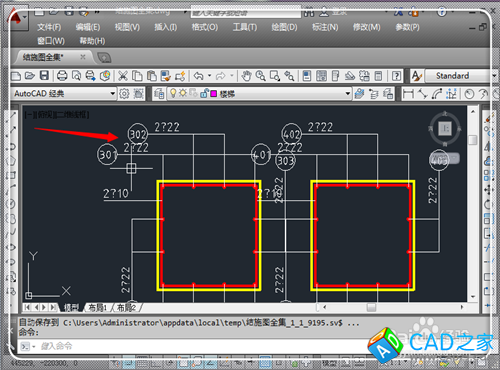

    由于一些字體是稀有專屬的,剛才進行了以上的操作皆無效,那就只有使出這個辦法了。這里是顯示問號的字體。比如這里是鋼筋等級出現問號。

    CAD字體顯示問號怎么辦

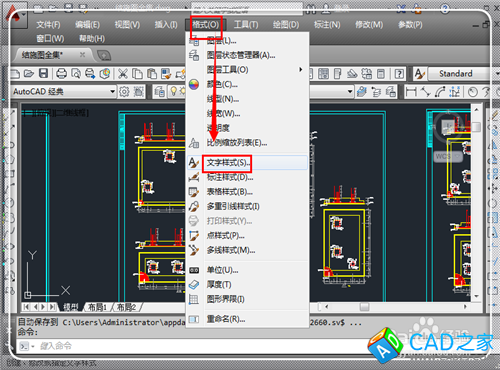

  2. 首先進行字體樣式指定,點擊“格式”,然后點擊“文字樣式”,進入到文字樣式對話框中。

    CAD字體顯示問號怎么辦

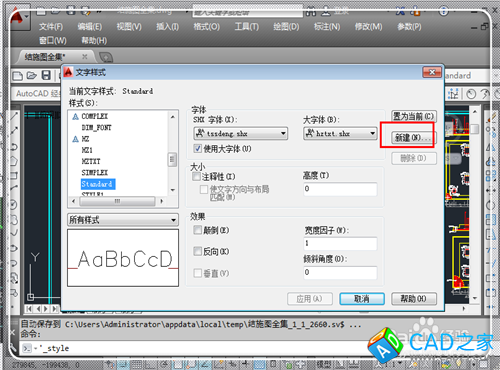

  3. 進入文字樣式中,點擊右上方的“新建”,新建一個文字樣式。

    CAD字體顯示問號怎么辦

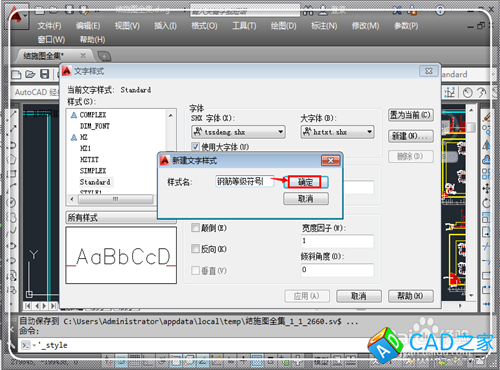

  4. 在新建文字樣式中,輸入樣式名,如這里的“鋼筋等級符號”,點擊“確定”,由于鋼筋等級符號是最為特殊的,故這里以此為例,其他的缺乏文字樣式,較為簡單。

    CAD字體顯示問號怎么辦

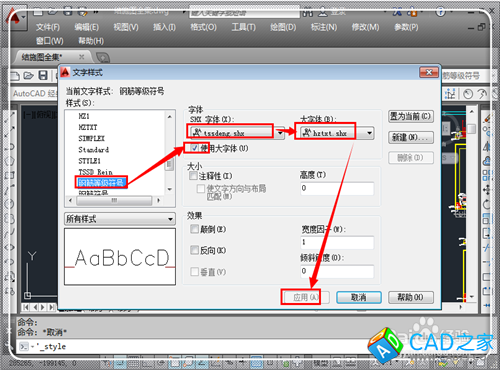

  5. 選中剛才新建的“鋼筋等級符號”,然后“字體”選擇“tssdeng.shx”,大字體選擇“hztxt.shx”。點擊“應用”。

    CAD字體顯示問號怎么辦

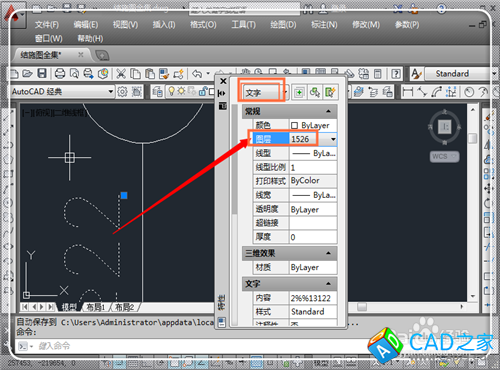

  6. 返回到工程圖紙比那幾窗口,右鍵點擊顯示問號的字體,然后點擊“屬性”,或者直接使用“ctrl+1”,調出特性欄目。記下這里的三個關鍵信息:上方的“文字”(你的名字估計不一樣,以你的為準),下方的“圖層”“1526”(你的估計不一樣,以你的名字為準),點擊一下ESC取消文字選中。

    CAD字體顯示問號怎么辦

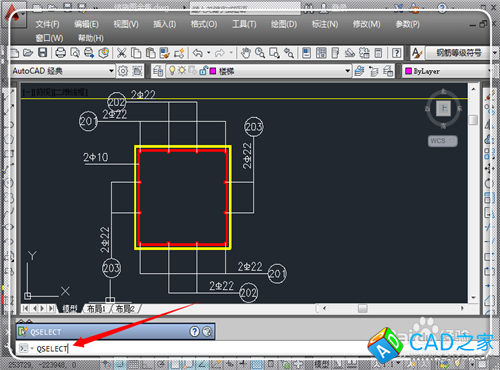

  7. 在命令欄,輸入“q”,選擇“qslect”,或者是直接點擊“工具”,點擊“快速選擇”

    CAD字體顯示問號怎么辦

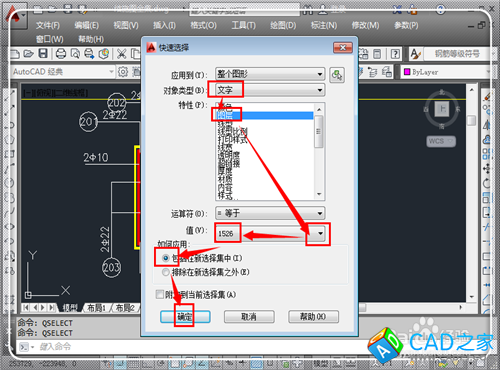

  8. 進入到快速選擇欄目中,這里選擇剛才記下的三個重要信息:對象類型選擇“文字”,特性選擇“圖層”,值選擇“1526”,然后點擊“確定”。

    CAD字體顯示問號怎么辦

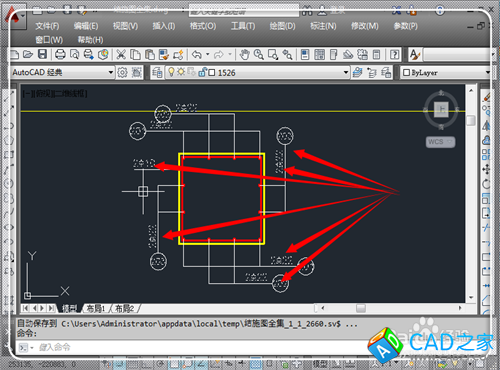

  9. 這時候所有的該圖層的顯示問號的文字都被選中。

    CAD字體顯示問號怎么辦

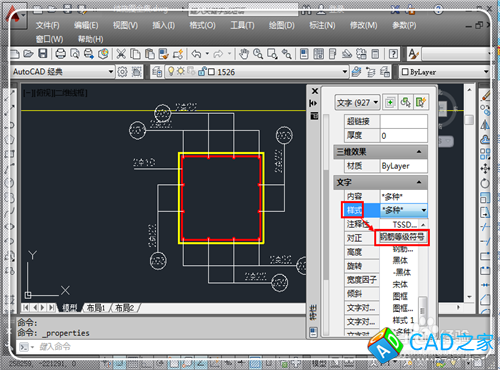

  10. 如果這時候的特性對話框不見了,點擊“工具”,“特性”調出來。在特性對話框中,在樣式后面點擊,選擇剛才新建的“鋼筋等級符號”。在旁邊點擊一下。

    CAD字體顯示問號怎么辦

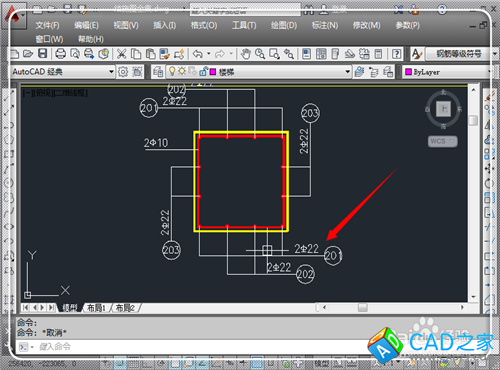

  11. 可以看見,所有的問號都消失了,關掉特性對話框。本方式的好處在于,通過一次指定,以后都不需要再次指定,算是非常方便的一個方式。
