首先，我們要在地圖上找準兩點，并測量其距離（直線距離，使用“對齊標注”命令）【命令不會使用者請自行百度，下同】

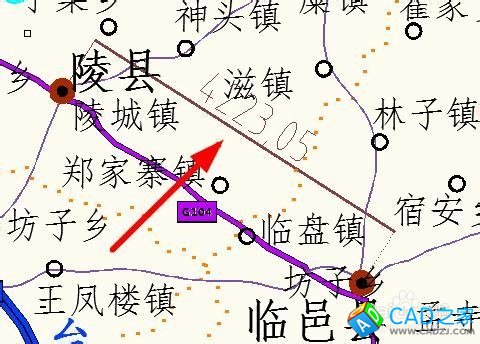

比如，在一個關于德州的專題地圖上，我們測量陵縣政府駐地到臨邑縣政府駐地的距離。記下這個數值:4223.05mm記作①（標記下同）。

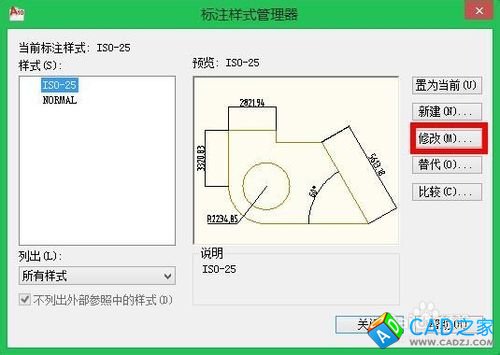

Ps：如果標注太小，請調出“標注樣式管理器”——“修改”——“文字”，如下圖：

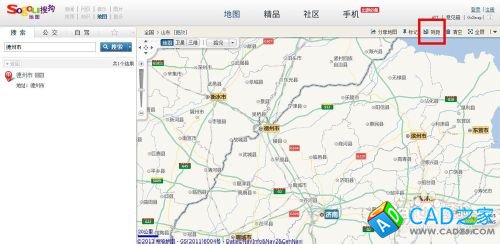

打開一個網絡地圖，建議使用搜-狗-地圖，簡陋，但適用。如圖，找到“測距”命令。

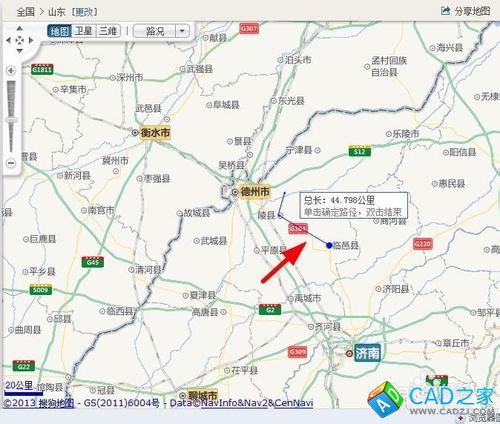

在陵縣點一下，在臨邑縣點一下，記下這個距離：31.3km②（不要看圖片上的數值，它包含多余的一段，就是陵縣后折出的一段），雙擊退出測距。

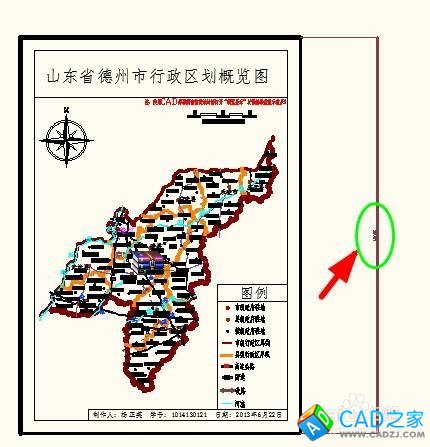

測量外邊框長度，使用“線性”標注命令，記下這個數值40095mm③


1.圖紙比實際A4紙放大的倍數：

數據③為40095mm，它在A4打印紙上的實際大小應為297mm，故可計算放大倍數為40095/297=135倍。

2.ＣＡＤ圖上距離1mm代表實際距離？mm

陵縣到臨邑縣距離31.3km②，即31300000mm，落到CAD圖上為4223.05mm①。

則每mm代表31300000/4223.05=7411.070481mm

3.接下來是最難理解的一步，起碼我認為這樣。

繪制比例尺的目的是要在圖紙上呈現出一個以1cm為段的折線或段線。

在CAD上繪制1個單位距離，使它出圖時為1cm,那么這個單位應該是135cm（即1cm*135倍），即CAD上1350mm。

比例尺的最終結果是要表示圖紙1cm代表實地距離？km。

由第2步知1mm代表實地距離7411.070481mm,那么1350mm即為7411.070481mm*1350mm≈1*107mm,即10km。

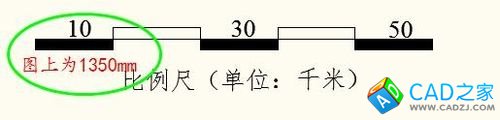

最后，繪制比例尺，呈現圖紙時1cm(CAD上1350mm)代表實地距離10km的效果。
