我簡單的表達一下線性標注的意思：兩點間的垂直和水平距離標注。



 點擊線性標注按鈕，也可以點擊標注下拉有個線性，或者也可以輸入DLI回車執行線性標注命令。

1.
2.
3.
4.

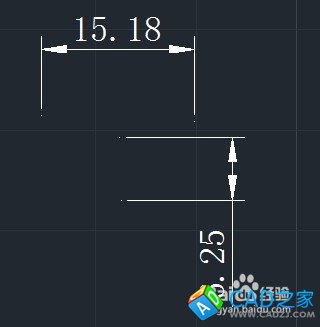

    這個標注方式很簡單，就是點擊線性標注命令，然后鼠標在要標注的兩個點點擊，拉動鼠標，出現尺寸，然后點擊鼠標確定尺寸的位置。這樣一個線性標注就好了。








5.

    現在說一下標注時輸入欄出現的語句提示。

   點擊標注命令后，點擊兩個點，看輸入欄：[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋轉(R)]

6.

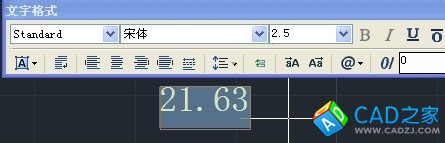

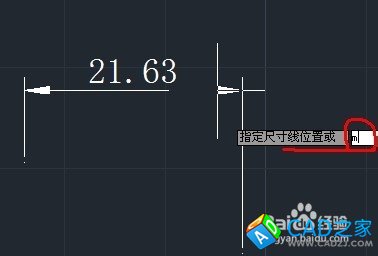

    多行文字M：在出現這個選項時，輸入M回車，就會出現尺寸值的編輯，你可以輸入自己想要的尺寸值，可以輸入公差，可以輸入符號等等，就像輸入文字一樣的道理。




7.

    文字T：此時輸入回車，出現要輸入新文字的輸入框，輸入新標注值回車就可以了






8.

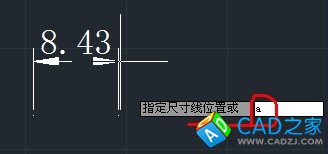

    角度（A）是指文字的顯示角度。輸入A回車，輸入角度值30回車，文字就以30度角斜過來了






9.

    垂直和水平就是：輸入H代表標注的尺寸是水平的，輸入V回車，代表標注的尺寸是垂直的。
