對齊標注，標注尺寸平行于兩點連線。

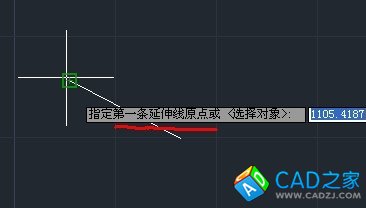

1.  點擊對齊標注命令，也可以點擊標注下拉有個對齊，或者也可以輸入DAL回車，執行對齊命令。
2.
3.
4.
5.

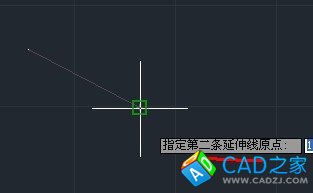

    點擊對齊標注命令后，點擊兩個點拉出鼠標，尺寸就顯示了，然后鼠標點擊一下，尺寸的位置就確定了。






6.

    在點擊對齊標注命令后，點擊兩個點拖動鼠標，這時看一下輸入欄顯示：[多行文字(M)/文字(T)/角度(A)]:

   這個多行文字M，文字T，角度A，三個功能和上節課的線性標注是一個道理。

   多行文字就是輸入M回車后可以編輯標注文字。

   文字就是輸入T回車后可以輸入想要的尺寸值。

   角度就是輸入A回車后，輸入角度值回車，表組尺寸值就會斜過來。
