cad怎么樣才能畫出圓形陣列，當一個圓要分成同等塊的時候要怎么做呢！不會自己一個一個的成吧！當然不是了，這就用到圓形陣列，圓形陣列是系統幫您算好的了，很準。如下圖教您畫圓形陣列。

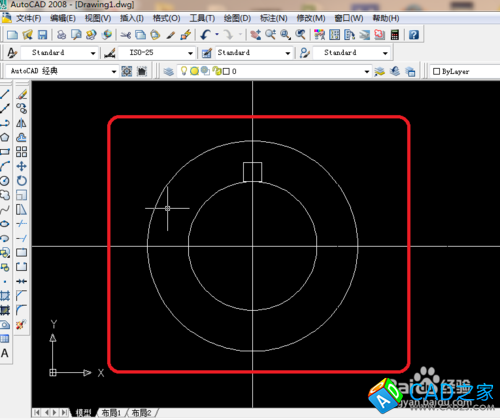

1. 如下圖所顯示，畫兩條構造線、兩個圓、一個正方形，這些上一篇都說到了，不懂的話可以看看上一篇。
2.
3.

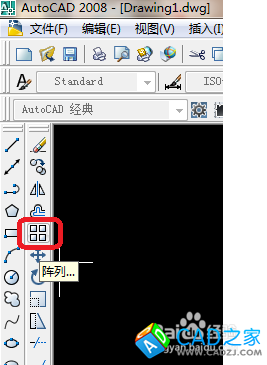

   首先單擊左邊的工具欄，陣列。


4.

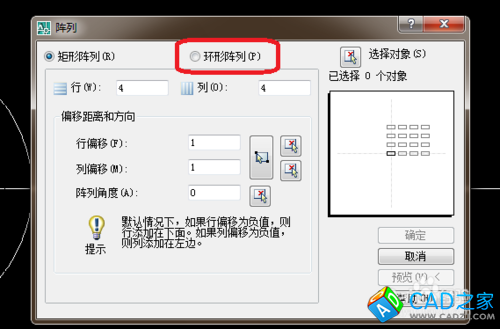

   選擇環形陣列。


5.

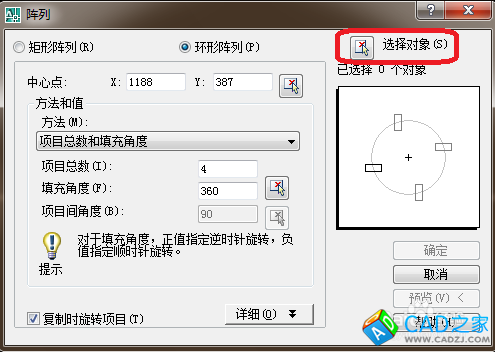

   這里要注意了，選擇對像意思是哪一個要做陣列的要選擇它，例如選擇正方形要復制幾個正方形都是一樣的在圓上，單擊選擇對像。


6.

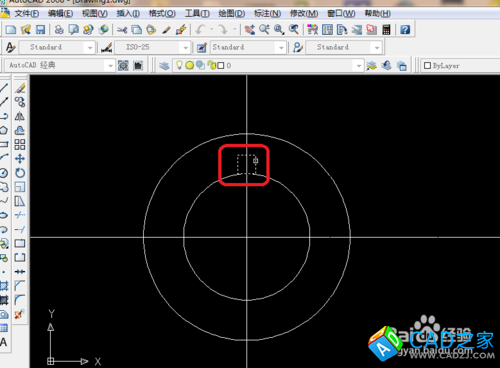

   如下圖所顯示，選擇正方形后空格鍵。


7.

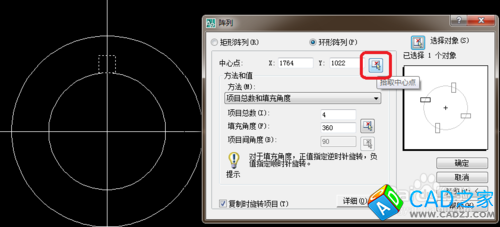

   然后又回到這里，單擊拾取中心點，這里的中心點就是要哪個物證為中心轉。


8.

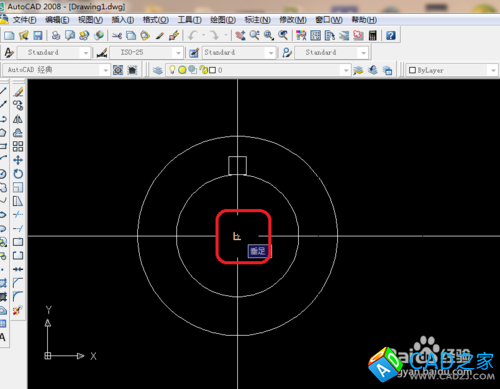

   選擇這個圓的中心點，也是垂足點。


9.

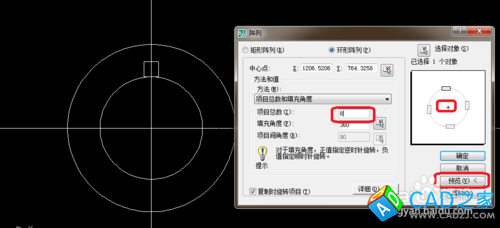

   如下圖項目總數是要多少個正方形，這里可以無數個，我這里就調為8個正方形。選擇好之后單擊預覽。預覽是可以看看的，可以更改，如果是確定的話就不能改。


10.

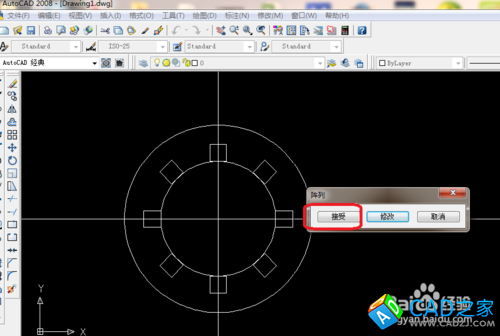

    如下圖可以沒有錯的話單擊接受，如果不合適的話就 單擊修改。


11.

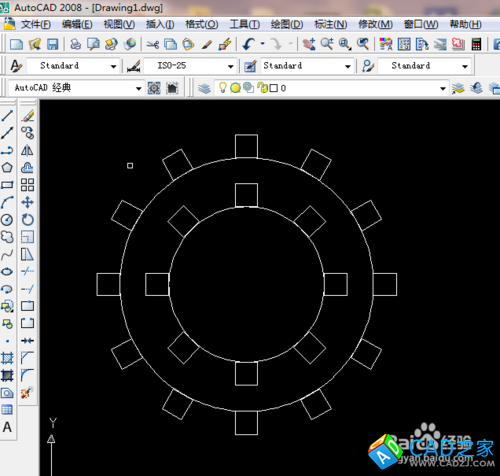

    如下圖在按照上一步的操作就可以如下圖了，這就是圓形陣列。
