AutoCAD2015捕捉命令的詳細應用技巧

時間:2015-03-04 15:37:55 來源:未知

捕捉是繪圖時必須用到的指令，常用的捕捉方式有：中心、交點、象限點等，本節CAD教程為大家講解關于相切捕捉方式的高級用法；歡迎學習參考；

合理地運用捕捉命令，可以有效地提高你的繪圖水平。圖1為捕捉設計對話框、圖2為使用相切捕捉繪制圖形的結果；

CAD教程：[21]CAD2015捕捉的應用技巧

CAD教程：[21]CAD2015捕捉的應用技巧

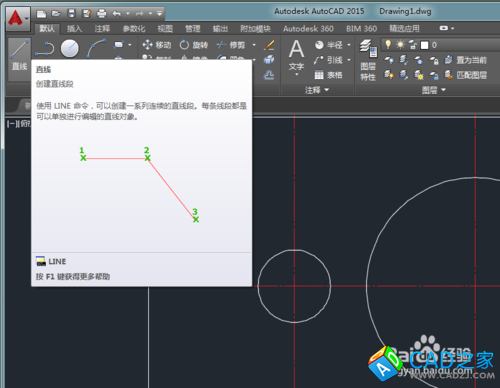

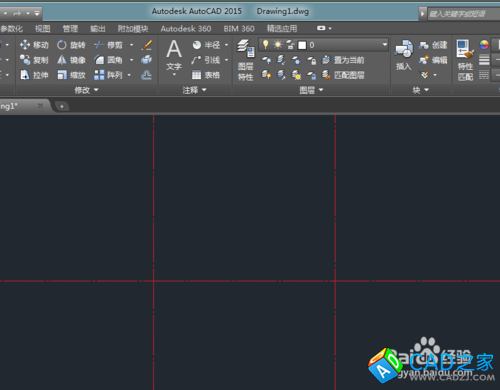

  1. 使用CAD2015線命令，繪制出圖形的中心線；（中心線是機械制圖中的標準線，一幅圖紙是上必須有的，其線型為虛線，顏色為紅色）；
  2. CAD教程：[21]CAD2015捕捉的應用技巧

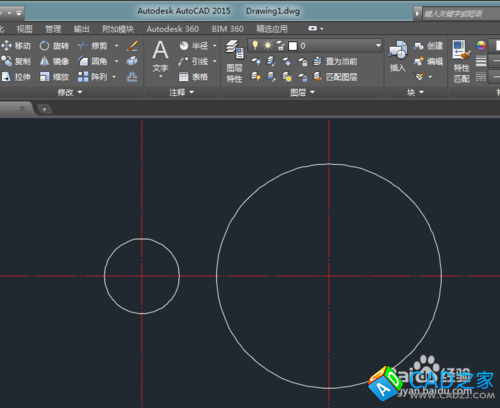

  3. 以中心線的交點為圓心繪制大小不相等的兩圓形；本教程就是繪制兩圓的相切線；

    CAD教程：[21]CAD2015捕捉的應用技巧

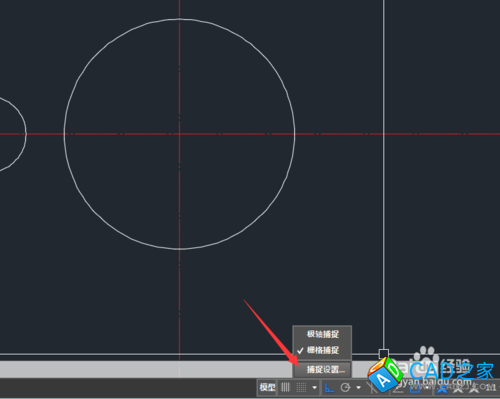

  4. 在沒有繪制圓的相切線之前，須把捕捉方式切換成捕捉，才方便繪圖，點下圖所示的捕捉設置；

    CAD教程：[21]CAD2015捕捉的應用技巧

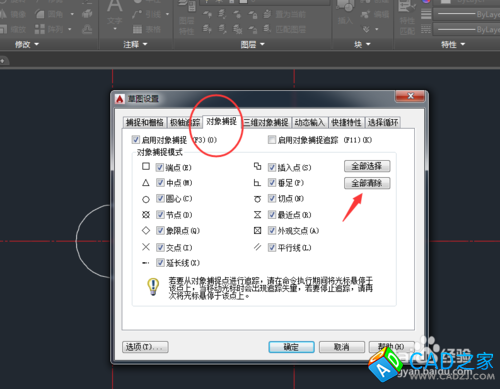

  5. 進入到捕捉設置對話框后，切換到對象捕捉菜單；

    CAD教程：[21]CAD2015捕捉的應用技巧

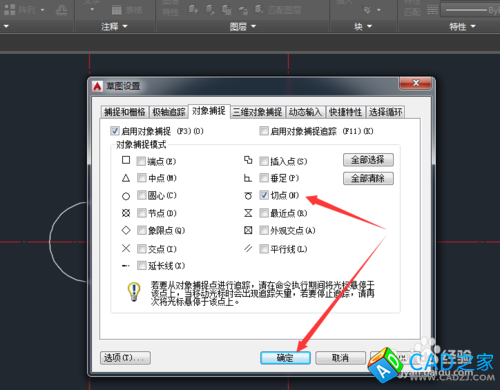

  6. 先把對象捕捉中的選項全部清空，然后只選中捕捉，選擇完成后點確認；

    CAD教程：[21]CAD2015捕捉的應用技巧

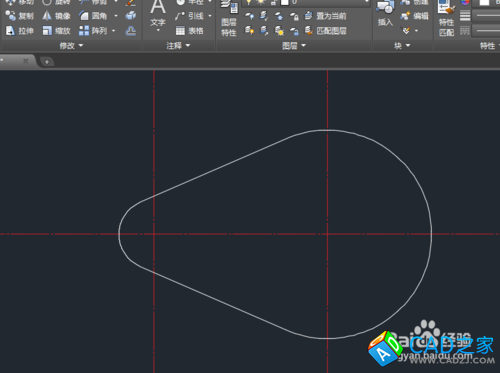

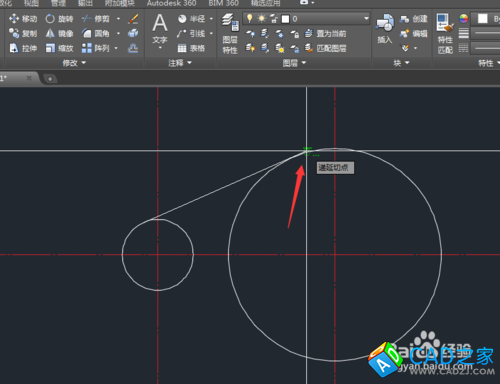

  7. 再使用直線命令，就可以很輕意地繪制出此兩圓的相切線了。通過修剪，其得到的圖形如圖3；

    CAD教程：[21]CAD2015捕捉的應用技巧
    CAD教程：[21]CAD2015捕捉的應用技巧
    CAD教程：[21]CAD2015捕捉的應用技巧
  8.

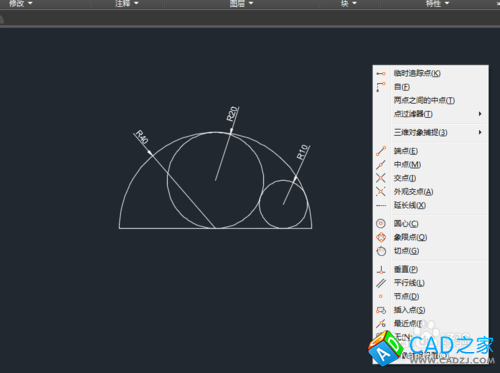

    切點捕捉除了可以在捕捉設置中設置外，還可以使用ctrl+shift+左鍵，彈出捕捉設置，找到切點即可；

    CAD教程：[21]CAD2015捕捉的應用技巧
