CAD2015繪圖實例之三圓相切的圖文教程

時間:2015-03-04 15:34:26 來源:未知

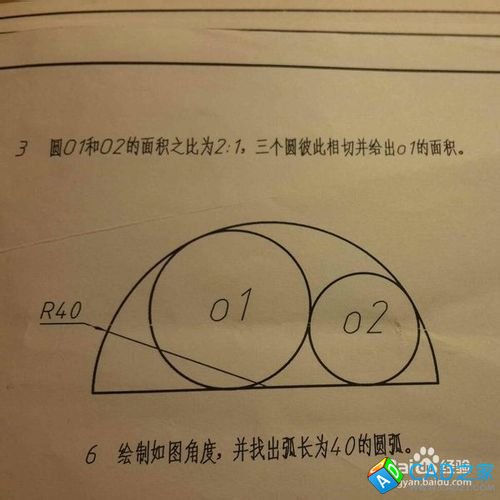

本繪圖實例為網友的求助圖形，下面為大家講解下如何使用CAD軟件繪制此圖；圖1

已知條件：大圓的半到是40，中圓是小圓的2倍，此圖的難點在于：中圓與小圓的尺寸沒有給標示出來；圖2為繪圖結果；

CAD教程：[20]CAD2015繪圖實例之三圓相切

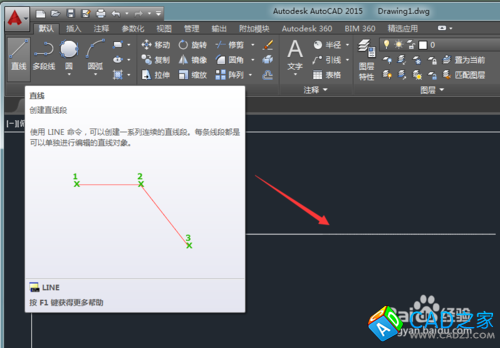

  1. 啟動CAD2015軟件后，使用直線命令繪制一條需要的直線；
  2. CAD教程：[20]CAD2015繪圖實例之三圓相切

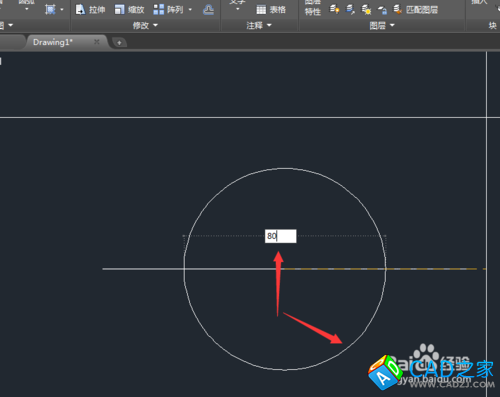

  3. 使用圓心、直徑繪制80的圓，圓的圓心要落在第一步繪制的直線上；

    CAD教程：[20]CAD2015繪圖實例之三圓相切

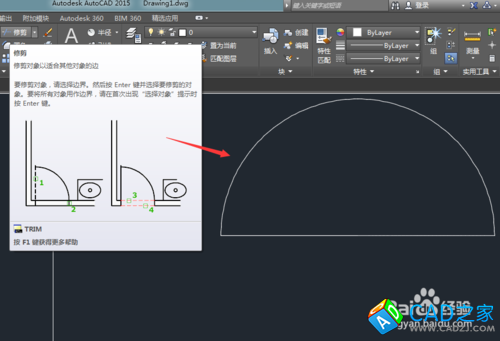

  4. 使用修剪命令剪掉多余、不要的直線；

    CAD教程：[20]CAD2015繪圖實例之三圓相切

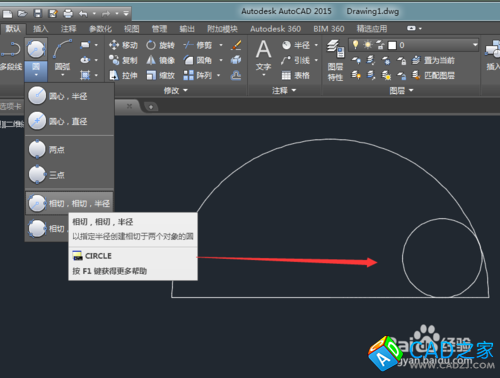

  5. 以相切、相切、半徑繪制半徑為10的小圓；

    CAD教程：[20]CAD2015繪圖實例之三圓相切

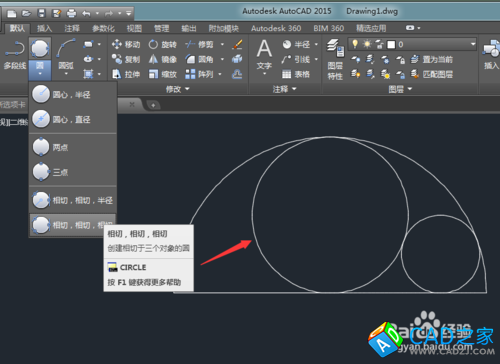

  6. 以相切、相切、相切繪制中圓；

    CAD教程：[20]CAD2015繪圖實例之三圓相切

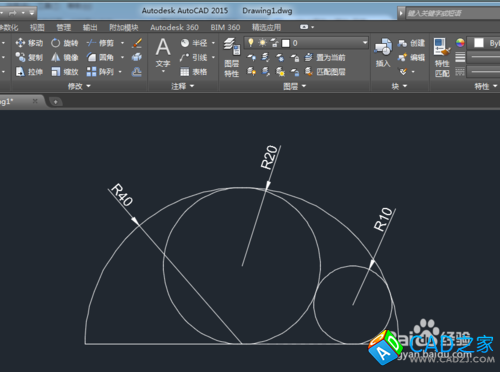

  7. 通半徑標注，來檢驗我們繪制的CAD圖形是否符合要求，檢驗后得出的結論是正確的，那么本例就設計完成啦。

    CAD教程：[20]CAD2015繪圖實例之三圓相切
  8.

    經驗總結：

    對于圖紙上少尺寸的圖形，我們在設計時必須經過嘗試才能找準其最終的尺寸，從而繪制出符合要求的圖紙，繪圖者一定要細心。
