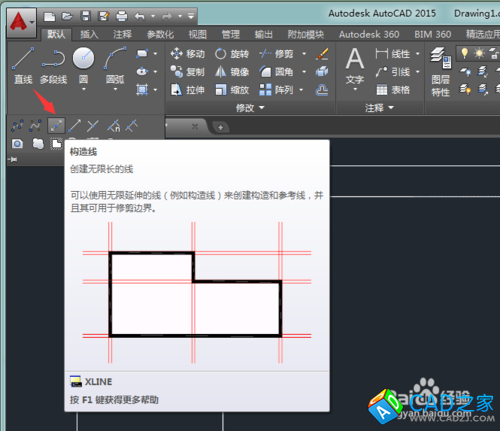

展開CAD2015繪圖工具欄，找到構造線，如想了解構造線的定義，可以把鼠標放在構造線指令線，其就能顯示說明文字了；

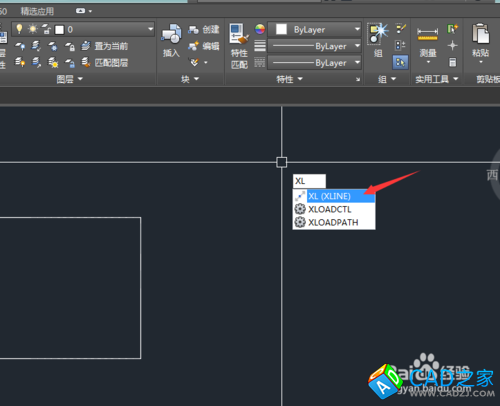

在命令行中鍵入“XL”（構造線指令的快捷鍵）

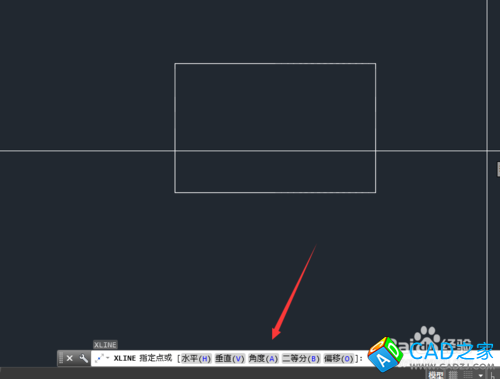

在繪圖窗口處，會提示構造線命令中的所有選項；

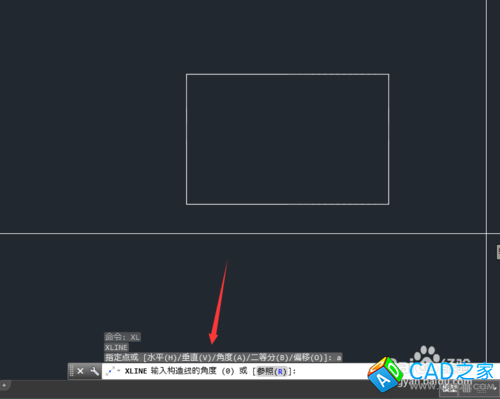

根據提示，建入“A”；

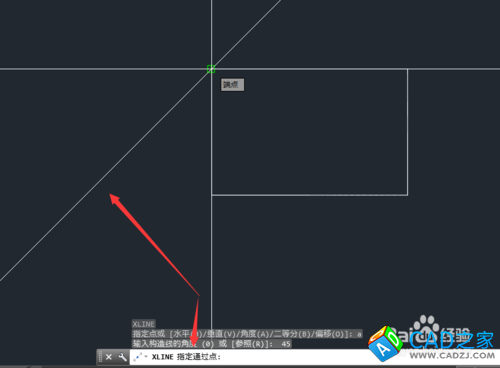

輸入要繪制的角度，教程所要繪制的角線為45度；

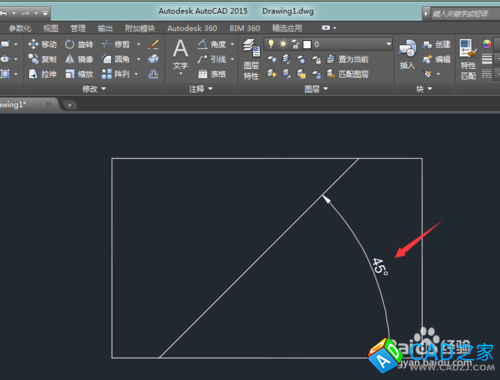

在繪制好45度的角線后，使用修剪命令，剪掉多余的線，然后用角度標注，可以測量咱們繪制的結果；

構造線不能直接標注角度，必須把其修剪成直線才線，在鍵入角度時，CAD默認的角度方向為逆時針，如發現角度方向反了，需要在數值前加“-”負號。
