CAD高手請忽視。此方法不是最好的方法，方法中也沒有使用快捷鍵，是比較機械的操作，只是我自己使用起來比較得心應手。也并不是為了表現自己有多牛，只是想分享給還不會使用CAD的朋友們。此圖以整個地下室（獨立基礎）為例，其他基礎形式（如樁基礎）也是如此操作。
上期就說了，圖也導到總圖中了，結果發現圖上坐標和實際測繪給的坐標，或者設計給我房屋坐標對不上咋辦？別著急，先搞清楚到底是什么情況。
第一種情況：X=3441638.726,Y=37391956.419,而測繪來給的點卻是X=41743.058，Y=92021.095，相差幾位數，怎么辦？其實細心的朋友就會發現，X好像多了兩位34，Y多了三位373，那我們將測繪坐標加上去，或者把CAD拉出來的減去是不是就可以了？答案是肯定的。有時候數字太大，全站儀輸不了這么多位，或者位數太多輸著麻煩容易出錯等，人為的減少了坐標位數，使整個圖都位移，但圖上的各點相對關系卻并沒有改變。這對全站儀放線來說，并沒有什么大礙。
第二種情況：我將第一種情況的位數加上（或減去）了，但還是對不上咋辦？這種情況就有可能是坐標系的原因了。總圖上可能是地勘給我大地坐標，而測繪則是用的設計相對坐標。這種情況可以找設計要坐標定位圖。如果設計沒有或者設計只給了紙質的，沒有電子版的。我們可以根據測繪給的點，來調整。可以參考第一期。
首先，我們找?guī)讉€兩個圖中都有的點的坐標，如建筑外框線坐標，紅線坐標等。然后：

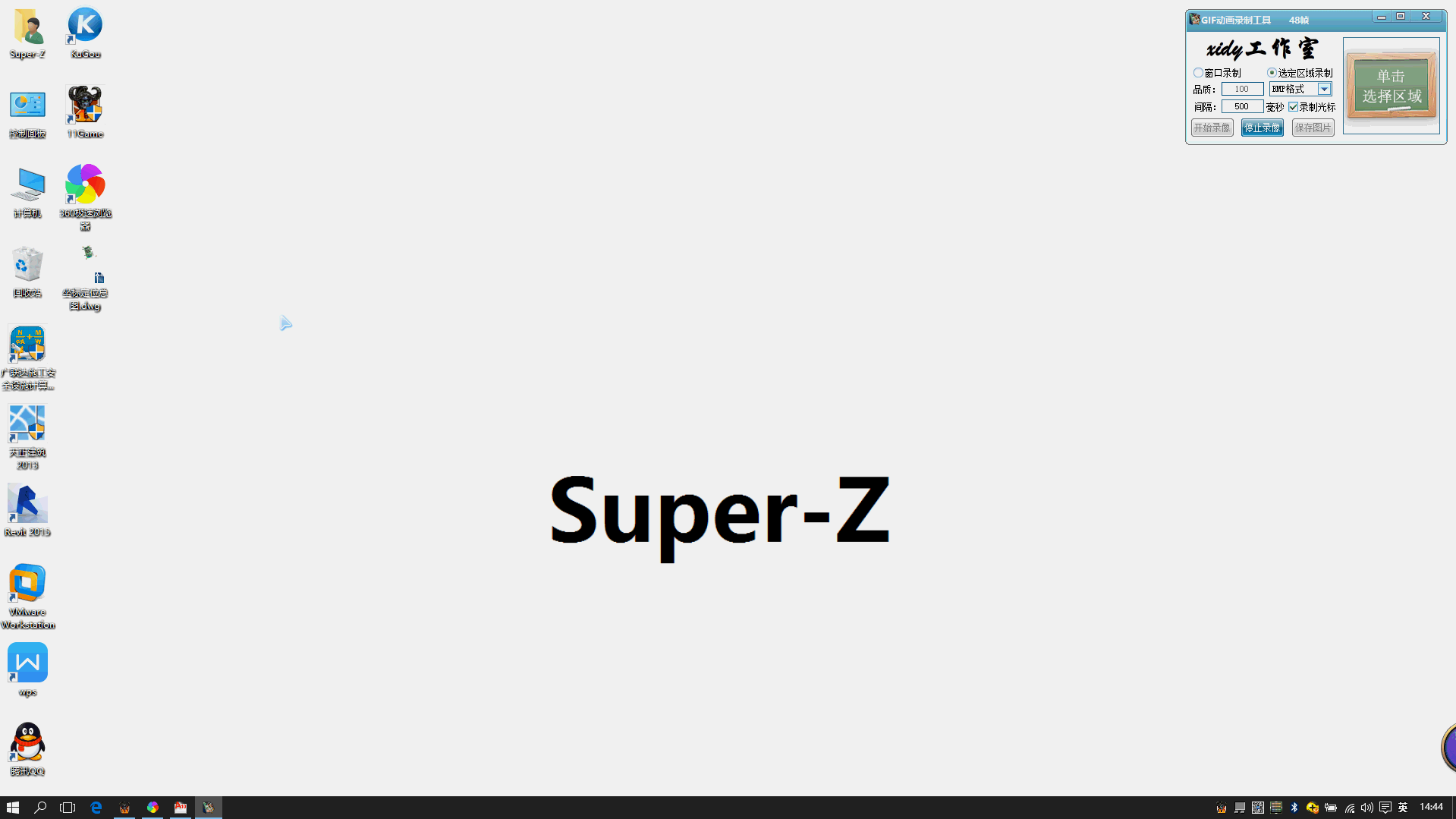

① 桌面新建txt文本文檔。將文本文檔格式txt修改為scr，保存，有些人的電腦未顯示格式，請自行百度：顯示隱藏已知文件類型的擴展名。
② 輸入pline回車
③ 輸入Y坐標，X坐標。用逗號隔開。每個點用回車隔開。
④如：
pline
556611.261,3391861.798
556494.621,3391827.471
556517.532,3391982.269
556459.579,3391975.604
556478.729,3391963.44
⑤ 保存
⑥ AutoCAD中運行腳本或者運行命令SCRIPT，選擇此文件即可。

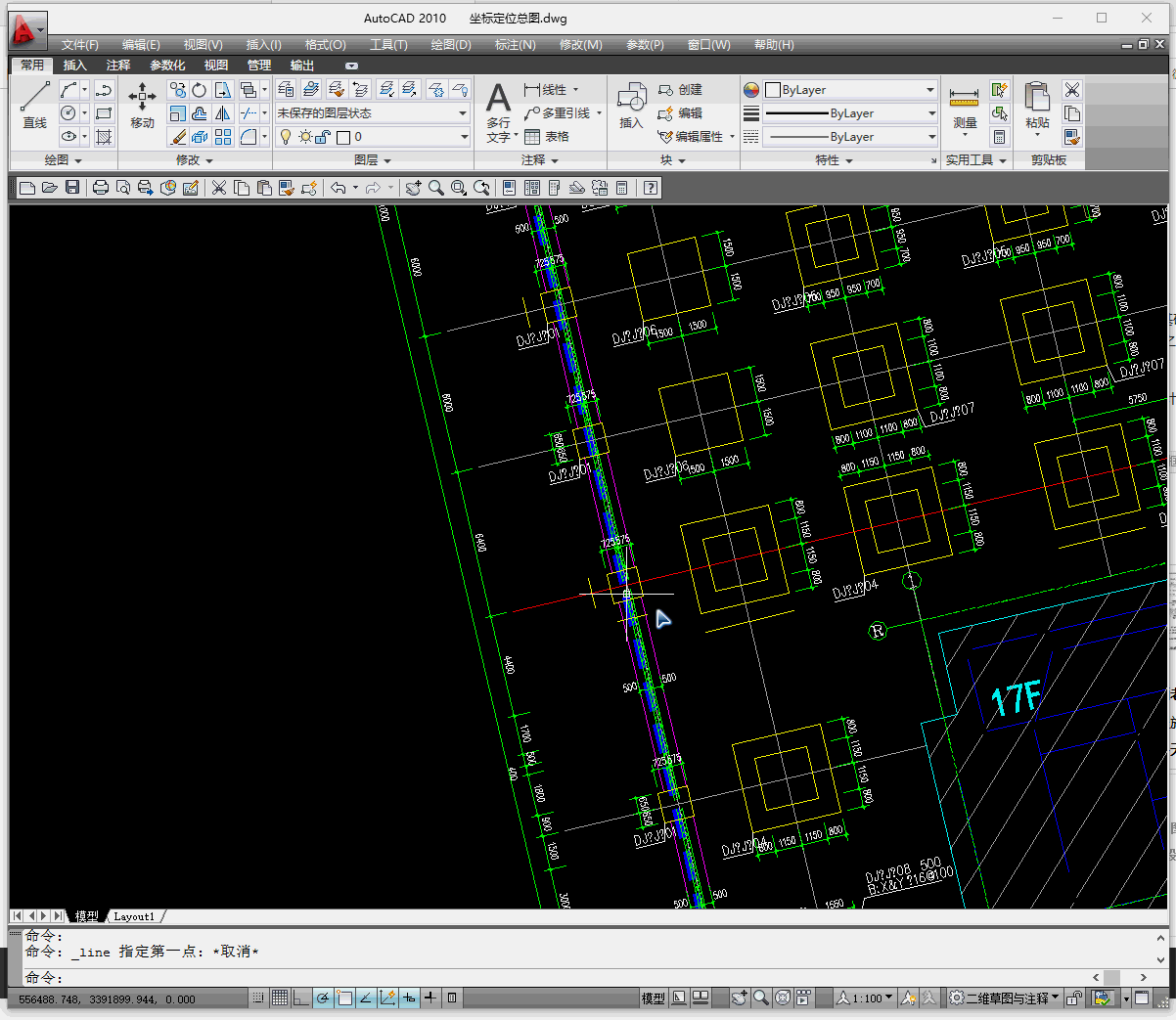

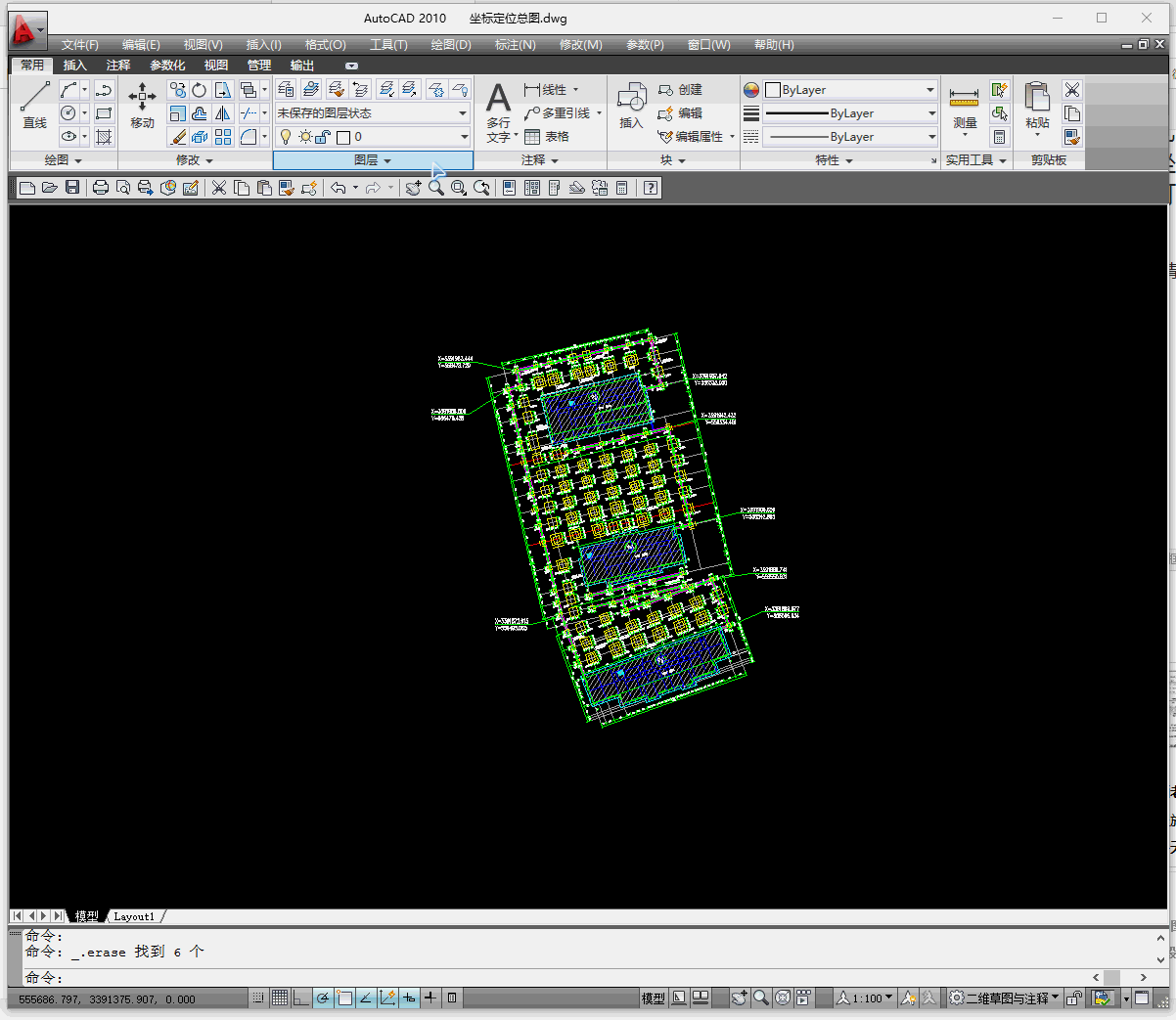

⑦然后在總圖中確定參照點，然后框選基礎圖——菜單欄選擇修改——三維操作——三維對齊，然后依次點擊基礎圖中的點（記住點擊順序，很重要），基礎圖中三點點完之后，接著就點擊總圖中的這三個點，順序要相同，點擊完之后你會發現基礎圖已經完美的嵌入了總平面圖中。
⑨如果相差0.001，這可能是對象捕捉時沒有捕捉對于的原因。可以重復上面步驟。
第三種情況：坐標系是對的，腳本輸入的坐標也是對的，比例也調好了，為什么運行腳本后，腳本的位置和坐標就不對了呢？可以這樣：畫構造線（輸入命令PL），先所有點連起來方便查找，如果腳本中寫了，運行時已畫好可不必這步。然后SC對構造線進行放大縮小，基點輸入0,0,0回車（注意是0之間是逗號），這樣你的坐標位置就不會變，縮放后，構造線就到了正確的位置。比例不對也可以這樣操作。
