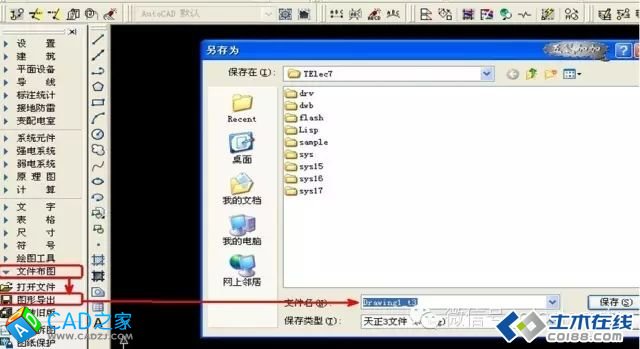

原因分析1.圖紙是天正軟件做的，需要在天正軟件中轉成T3格式再導入。原因分析2.cad圖紙有碎圖元。解決方案：方案一：首先保證安裝了天正設計軟件，使用天正軟件打開CAD文件；在天正軟件菜單上選擇【文件布圖】下的【圖形導出】的命令； 在“保存類型”一欄，選擇“天正3文件”，將CAD文件轉成TArch3的文件，然后再導出后的t3格式圖紙導入軟件即可。[size=1em]或者文件布圖--批量轉舊--選擇需要轉舊的圖紙打開--在彈出的瀏覽文件夾中選擇一下保存的路徑--在下邊的命令欄中輸入輸出的類型T3回車--再在命令欄中輸入文件的后綴名回車即可。

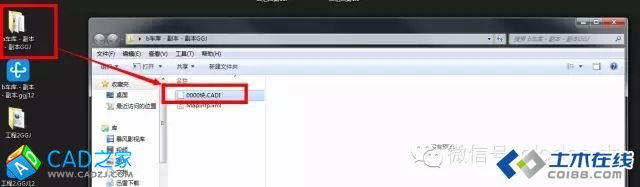

方案二[size=1em]：打開CAD圖紙，選中圖紙后發現邊上離得很遠的位置也有被選中的，把多余的那些刪除，再把圖紙寫塊。方案三：把圖紙分解后再?gòu)?fù)制粘貼。方案四：用CAD打開圖紙以后選中圖紙另存為，存為2007dxf這個格式即可。方案五：圖紙有密碼。打開CAD圖紙，將鼠標雙擊一根線，如果命令欄出現輸入密碼的命令，說明圖紙有密碼，需要跟設計人員要密碼。方案六：將圖中版本降低，在原cad圖紙?jiān)?/font>cad軟件或者是天正軟件中打開，另存為，文件類型選擇【auto2000】，導入即可。方案七：將圖紙先導入鋼筋抽樣2009，在鋼筋抽樣中‘導出選中CAD圖’，然后路徑選擇在桌面上，再重新導入軟件即可。方案八：圖紙是布局圖，不要直接添加圖紙，選擇導入布局選擇添加相應的預覽視口添加即可。建議方案九：如果圖紙?jiān)趧e的電腦可以導入的話，可以將桌面的黃色文件夾里面的CADI的格式的cad圖復制后，重新導入。方案十：在天正中打開您的圖紙 ：輸入Purge--回車--全部清理--全部是，然后在轉T3，寫塊即可顯示全部。方案十一：在電腦上新建一個空白的工程，在CAD草圖的界面，點添加圖紙，保存圖紙，然后在工程保存的路徑下會自動生成一個和工程名稱一致的文件夾，如圖：
[size=1em]打開文件夾中的名稱后綴是CADI的文件，導入相應報錯的工程即可。
方案十二：[size=1em]在別的電腦上導入該圖紙，如若別的電腦上導入可以顯示，也是把文件夾中的CADI的文件導入不能顯示的軟件中即可。如果導入還是不顯示，可以將軟件卸載重新安裝即可；方案十三：直接在天正軟件里打開圖紙，然后在底下的命令欄輸入”TXDC“(大小寫無所謂）保存成T3格式圖紙即可。
