AutoCAD中的比例概念及使用方法詳解

時間:2016-01-29 05:55:00 來源:未知
七、視口比例
這個視口是指在圖紙空間上開的視口,初學者對圖紙空間的概念不是很強,先就圖紙空間概念用比喻來說明一下。
你在一張紙上寫些文字畫些圖形,然后再把一張白紙蓋在上面,結果什么也看不見。
在這張白紙上開個小方孔,你就看到下面那張紙上的一部分。
拉開這二張紙的距離,你看到的東西越來越多,也越來越小。
底下那張紙稱為“模型空間”,上面那張紙稱為“圖紙空間”,那個小方孔稱為“視口”。二張紙的距離用zoom設置,便是視口比例。
注意,小方孔只是為了讓你看看,因為方孔上粘了張透明紙,所以,在上面那張紙上不能修改下面紙上的內容。
把小方孔上的透明紙掀開,便成了一個真正的孔,你可以拿筆伸過這個小方孔去改下面紙上的東西了,這叫“激活視口”。
一個小孔能夠看到下面那張紙上所有內容,這便是一張小小的圖紙能夠畫整幢大廈,只要調整二張紙的距離,那么,把圖框畫在上面的紙上,管他下面是多大的東西,總能裝進。
距離太大,你想要清楚地看看局部的,那再開一個小小孔,當然要把那張紙剪開,使得小小孔能貼近些(ACAD不需要“剪開”),這便能在一張圖上表現不同的比例。
因為有可以表現不同比例這個作用,所以中文版把圖紙空間又稱為“布局”。
很顯然,有了這個功能,在一張圖上畫不同比例的圖形,就不再需要人為縮放圖形了,所有對象都是1:1畫了。
用圖紙空間出圖,自然打印比例是1:1了(理論上你也可以1:2打印,問題是沒有人會這么去自找麻煩的),這樣,視口比例與打印比例毫無關系,而是與圖紙比例有關,既然與圖紙比例有關,那不同的比例就要開不同的視口,設置不同的視口比例。
為了方便理解,我們可以用一句通俗的說法:用模型空間出圖靠打印機來調整圖紙比例,用圖紙空間則由AutoCAD先調整好比例后打印,不必依賴打印機了。

上帖中有這么一句話:“在一張圖上不管有多少比例,其尺寸標注全局比例因子DIMSCALE只有一個。” 這是在模型空間出圖,到了這里,我們是用圖紙空間出圖了,這句話就不對了,在一張圖上有不同的比例時,實際上就是相當于以不同的比例從模型空間“打印”到圖紙空間,這樣,這個DIMSCALE就不是相同的,所幸這時已經有了視口比例,這個“打印”比例已經有了,所以干脆不要用戶去用那個DIMSCALE,免得引起混亂,于是在尺寸標注樣式中DIMSCALE=0(不設)。

DIMSCALE不要設,又沒有人為縮放,DIMLFAC始終等于1.0,這樣,不管圖上有多少不同的比例,尺寸標注樣式就只要一個。

八、尺寸標注方面的技巧
說到這,尺寸標注樣式的設置和標注應該沒什么問題了,接著講一點技巧。
1。標注本身的技巧
(1),把尺寸標注樣式中的各參數設置成實際圖紙(物理圖紙)上的規格,這樣,當用于不同比例時,只要重新設置全局比例因子DIMSCALE一項,作為模板文件dwt,不妨就把DIMSCALE設成1.0,并且就設置一個樣式就夠了,當需要增加樣式時(因為測量單位比例不同),新建樣式是以當前樣式為母本的。
(2),標注文字,線條的樣式最好設成隨層,這樣,如果把尺寸標注都歸到一個圖層內的話,顏色就可以由圖層來決定了,這主要用于圖紙的交流,在沒有統一的標準的情況下,便于別人修改的設置是最佳的。
2。利用尺寸標注在繪圖中的技巧
(1),邊畫圖邊標注
手工畫圖是把尺寸標注純粹作為圖紙說明來處理的,往往把圖畫得八九不離十了再標注尺寸。但用AutoCAD畫圖可不必這樣,AutoCAD的尺寸是自動獲得的,它是嚴格按測量出來的值標注的,針對這一特點,宜采用邊畫圖邊標尺寸之方法,這樣做會帶來二個好處,一是起到校對作用,二是可以讓尺寸標注先占據應該占據的位置。
(2),標注錯了不要刪除重標
所謂標注錯了是指標注出來的尺寸值不對,也就是圖形畫錯了,我們要注意的是,這是圖形錯誤不是標注錯誤,所以沒必要把已經標上去的尺寸刪除等圖形修改后再標,而是直接修改圖形,如果用變形命令則尺寸當場就跟著修改好,用其他方法修改圖形,用界標則也很容易把尺寸跟著修改。
(3),利用尺寸標注決定圖紙比例特別是放大比例
我們已經知道,尺寸標注是非實物性對象。打印出來的圖上其文字大小、箭頭大小與圖紙比例是無關的。這樣,實物性圖形與非實物性的尺寸標注就有個匹配問題,從這個相對大小就能大致看出圖紙該要的比例。當然,決定圖紙比例還有其他方面的要素,但圖紙匹配畢竟是個重要因素,特別是在一張圖上的局部放大圖的比例決定時很起作用。

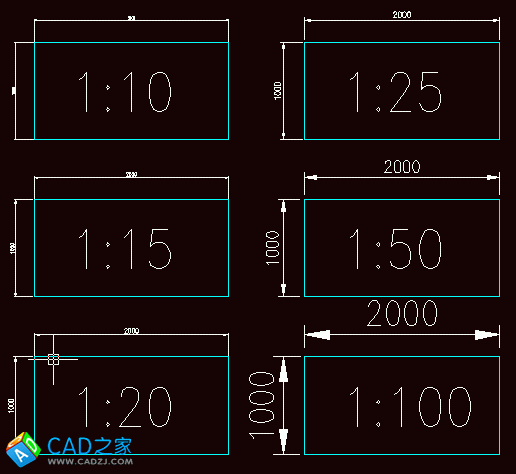

圖形匹配例子,很顯然,1:10、1:15、1:100是不合適的,1:20、1:25不夠合適。

 九、圖紙比例的確定
如果已經確定了圖紙比例,那么文字輸入、尺寸標注以及插入圖框應該沒多大問題了。
圖紙比例如何確定呢?
我們先看看網上各論壇常見到的問題:
1。“圖紙畫好了,如何插入圖框呢?”
這個問題不是指插入圖框(圖塊)的操作,而是如何確定在模型空間插入的比例。照我說,這種問題在實際工程上幾乎是不存在的。實際工程上沒有文字、沒有符號、沒有尺寸標注的圖紙幾乎沒有,那么,圖紙比例不知道,如何確定文字的字高的呢?如何標注尺寸的呢?因為這些非實物性對象是與打印比例相關的。
2。“如何把圖紙裝入A3的圖框”
這個問題與第1個問題有相似之處,不同的一點是由圖框來決定比例。我們不能說這種做法是錯的,因為確實有由指定圖框出圖的做法,比如,原理圖、示意圖、只求漂亮不求比例精確的文本式圖紙。但我要提醒的是,一般情況下,不能單憑圖框來確定圖紙比例。要不也就沒有圖紙加長之說了。
3。“為什么尺寸標注文字看不出”
尺寸的值與圖形有關,尺寸文字的大小與圖形無關,它跟圖紙比例有關,不管是什么比例的圖,起碼要保證打印出來的圖上能看清文字。
4。“為什么圖形放大后,尺寸跟著變大”
圖形人為放大,尺寸值跟著變大是完全正常的,我們就是要AutoCAD的尺寸標注忠實反映圖形尺寸,這種情況下應該設置DIMLFAC值讓它顯示我們所要的尺寸值,但文字的大小跟著放大,這就不好了。一張圖上的尺寸標注大大小小是相當不妥的。造成這個跟著變的原因是把尺寸標注打碎了,打碎了的尺寸標注已經不是AutoCAD的尺寸標注而是AutoCAD的圖形,它當然要跟著縮放。
所以,沒有特殊需要,不要用輸入文字的辦法標注假尺寸,更不要打碎尺寸標注。

5。“為什么A3打印機打印出來的圖框缺了邊線”
這是一個無奈的問題,A3打印機用的打印紙是標準的A3尺寸,打印機要壓邊打印,當然不能把A3的圖框全部打印出來。于是,很多人就采取一個不可取的辦法: “選打印對話框上的自動調整比例 ”,顯然,這就不可能做到標準的比例輸出。
這個問題如何解決?
首先,這是無奈的問題,所謂“無奈”是指我們無法改變A3打印紙,因為它是嚴格按標準制造的,我們也不能叫打印機不壓邊打印。
其次,這問題必須解決,嚴格來說(或從理論上來說),用“自動調整比例”是不符合制圖標準的,至于工作圖(為了繪圖而打印出來的非正式圖)倒沒必要去計較,對某些簡單的圖紙,還沒到比例不準就完全不行的程度,這些,大可不必去吹毛求疵。
所謂“魚和熊掌不能兼得”,我們要確保圖形是嚴格按制圖標準的比例,就不可能保證圖框也是嚴格按制圖標準。相對來說,圖框差一點,要比所有圖形差一點要好得多。所以,我的做法是:把圖框長寬各縮小2mm,不打印圖框的外框線。
這個圖框的外框線就是制圖標準的圖框尺寸線,理論上講這條外框線是不存在的,因為它就是圖紙的邊線,但很多單位可能出于“有這條外框線更漂亮”或習慣成自然,一般都畫這條本沒有的線并在線外再留空白邊。而我們遇到了這個問題后,放棄外框線并沒有違反標準,縮小2mm也是不得已而為之,不過,也不要大鳴大放,而要“偷偷”縮小,意思是如果圖框需要標注圖紙規格時,仍要寫上“420x297=0.12”。

確定圖紙比例的要素
如何確定圖紙比例,對具有豐富制圖經驗的工程師來說應該是沒有什么困難的,但這個問題對初學者來說非常頭疼,頻頻見于網絡。
確定圖紙比例的要素很多,沒有一個簡單的答案,這里只能列出一些要素。
1。制圖標準
這是最基本的要素,或者說它是前提。我們可以用1:1、1:2、1:5、1:10、1:15、1:25、1:50、1:100等,但絕對不能用1:4、1:6、1:35、1:55等。
2。圖紙的匹配性
上面貼出的圖已經說明了這一點。
3。工程上的統一性
對一個工程來說,圖紙與圖紙之間是有關聯的,如果設成同一比例,在相互比較、核對、匹配對圖和相互利用等方面就比較方便。
4。由圖框決定
這便是看菜吃飯的做法,GB標準圖框雖然有A0~A4,但有些單位又有自己的規定,比如,最大只能是A2,寧愿加長不能加寬。這不是專制,而是從統一性和便于裝訂等方面考慮。由圖框決定圖紙比例,實際操作上相對要容易一些。
5。單位的習慣
對某一單位某一特定產品來說,除了單位的規定外,往往還有單位的習慣,別小看這個習慣,實際工作中力量蠻大的。
6??蛻粢?nbsp;
對某一單位來說,所做的工作可能是某大型工程中的一部分,業主為了整個工程的統一性,往往會提出圖紙比例的限制。
7。特殊要求
為了放樣或者為了其他加工需要,要求的比例可能完全不是正常的圖紙應該用的大小。
8。相互協作
工程往往是多人參與的,圖紙之間也有共享圖形,相互約定好后,會給共享帶來方便。



十、實物性對象不能1:1畫圖的情況
上面反復強調,實物性對象1:1繪圖,不必考慮圖紙比例,非實物性對象才要考慮圖紙比例。
但是,實際繪圖中也有實物性對象不能1:1畫圖的情況:
1。制圖標準中的“夸張畫法”或稱“假想畫法”
在圖上表示工字鋼的翼板時,我們要用二條細線表示,但這個工字鋼是實物,按理應該實事求是按它的尺寸畫,但是,由于翼板厚度太小,比如10mm,如果按它的尺寸畫,在1:100的圖上,打印出來二線間距只有0.1,早就并成了一條線啦。這種情況下就要畫假尺寸。這種假尺寸如何控制?我們只要把它歸到非實物性對象去就容易理解了,非實物性對象要考慮比例,那么,要看清楚二條線,二線間距起碼要0.5mm,這也就是打印比例的一半,1:100要輸50、1:200要輸100。
2。過長且不需要全部詳細表達的實物,宜用折斷線把它斷開,這時候的尺寸標注只能編輯標注文字。
3。細長實物,可以讓xy不等比例。不過,xy 不等比例會給繪圖帶來許多麻煩,因此只是不得已而為之,盡量不用。
