作者：hyungyong
我一般設置有三種線寬，細線、中線和粗線，具體寬度也沒有一定的規定，和打印設備有一定的關系，要根據打印設備具體設置。
有些設計院只用兩種線寬，看起來也很協調的。線型的寬度一般靠顏色來區分，只與出圖的比例有關，與圖幅大小沒有多大的關系。

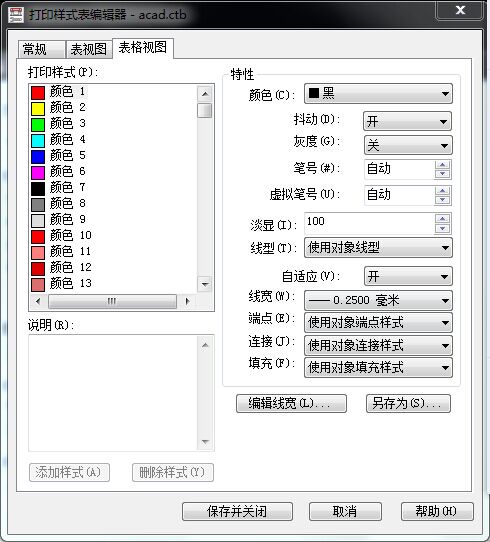

線型的寬度比例一般為：粗：中：細=1.0：0.5：0.25，如果定義粗線的寬度為0.5的話，那么中線和細線的寬度為0.25和0.125，那么你在打印樣式里面設置時就選擇與之接近的寬度值。有些打印機打印時對線寬的表示不是很準確，比如中線和細線不是很明顯，或者細線很淡等都需要調整一下，調整好了以后另存為你自己的樣式，下次可以選用。線型的寬度只與出圖的比例有關，這里的出圖比例是指打印設置里面的打印比例，不是繪圖比例。
如果A2的圖幅，把它打印成A0的PDF，然后打印成A4的紙，線寬肯定變的很細的，相反設置成A4的PDF用A0紙打印，線一定很粗的，都不可取，最好的方式是設置成A2的PDF或者直接打印。A3打印機打印A2的圖紙還算合理，A1就很小，A0根本就看不見了。線寬和比例其實很簡單的，明白其中的實質即可。多體會一下，你會明白的。
