為了方便審閱、查看、打印、傳輸，很多情況下會將DWG圖紙轉換成PDF文件。因為dwg 格式需要 AutoCAD 等特定軟件才能打開，其中涉及版本、兼容性。如果是不需要編輯，只需要查看、打印，pdf 擁有體積小、所見即所得（打印也是如此）、查看方便（矢量）等優勢。不會因為字體、打印樣式、軟件、移動設備限制，如果可能還能打開/關閉圖層，批注。
此外，PDF還可以保證文檔完整性、受限制。比如提交審閱或交給甲方查看時多了一層保障，也可以設置加密，限制查看、修改、打印（分為無限制和低分辨率以及不可打印）等操作。
PDF除了便攜外，做其他用途時也比較方便。可以在幾乎所有平臺做演示、打印，也可以轉換為多種格式進行編輯，最常見就是轉為圖片。因為是矢量，可以根據需要輸出不同格式或尺寸，原文件不受影響不用多次導出。
正因為這種需求非常多，網上有不少人問這方面的問題。也正因為這種需求越來越多，CAD提供了越來越多與PDF相關的功能，例如2007版增加了PDF虛擬打印驅動、到2011版可以直接輸出PDF、并且高版本還可以將PDF插入成參考底圖等，下面簡單介紹一下相關的功能。

打印輸出PDF
從AUTOCAD 2007開始內置了PDF的虛擬打印驅動：DWG TO PDF，如果你用更老的CAD版本，可以借用其他的CAD虛擬打印驅動，比如ACROBAT的PDF打印驅動。
通過打印輸出PDF的操作很簡單，就跟常規的打印操作一樣，下面簡單介紹一下。

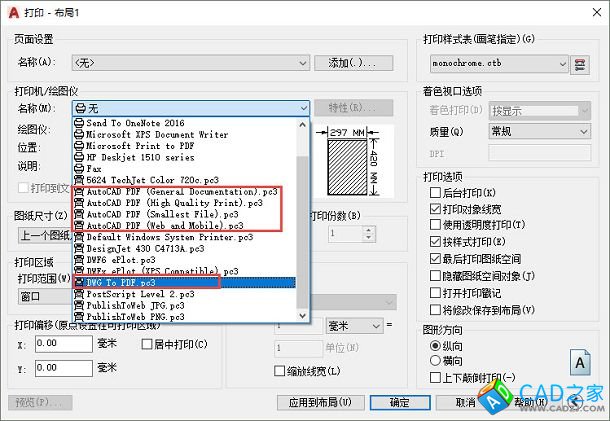

打開圖紙，單擊打印按鈕，打開打印對話框，在打印設備列表中選擇DWG TO PDF 或其他PDF的虛擬打印驅動，如圖所示。




在CAD高版本中除了DWG TO PDF驅動外，還有多種針對不同需求的PDF打印驅動，這些PDF驅動只是預設的分辨率和尺寸不同，如果感興趣你可以看看這些驅動的區別。
紙張大小、打印范圍、比例、打印樣式表的設置與普通打印機的操作完全一致。

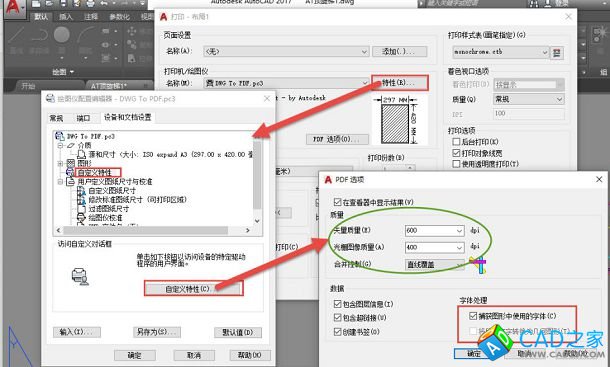

只是再一些特殊的情況下我們需要單擊“特性”按鈕去定制PDF打印的一些特性，如圖所示。




在PDF的自定義特性中，有兩個參數比較重要，一是分辨率，這個分辨率分為兩種，一種是矢量圖形的數據，還有一種是光柵圖像的分辨率。
如果圖紙中使用了操作系統的字體，轉換PDF時會保留字體，在PDF可以編輯這些文字。但如果使用的是CAD內部的SHX字體或在CAD里修改了寬高比的操作系統文字，PDF里不支持，只能將這些字體轉換為幾何圖形。
由于有些圖紙文字樣式里字體設置不支持中文，但多行文字顯示成了宋體，這種情況在轉換的時候可能出問題，文字可能會消失。遇到這種情況解決辦法有兩種：一是將文字樣式修改成正確的字體；二就是在自定義特性對話框中取消勾選“捕獲圖形中使用的字體“后勾選”將所有文字轉換成幾何圖形“
直接輸出PDF

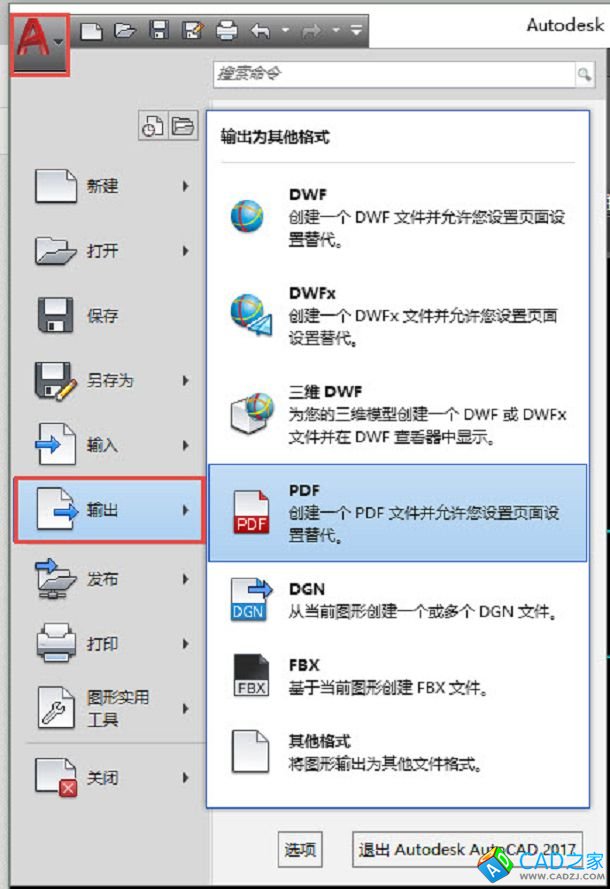

AUTOCAD 2007還沒有直接輸出PDF的功能，從網上看據說是從2011版開始有的這個功能。這種方式的優勢是簡單，直接在菜單中點輸出PDF，就可以將DWG轉換成PDF。




輸出PDF的很多選項還是跟打印相關的，只是將打印的頁面設置直接用一個選項表示了。低版本可設置的選項較少，估計不少人直接輸出PDF后效果不滿意，因此后期版本又增加了一些選項，到了2017版，基本跟打印的選項差不多了。

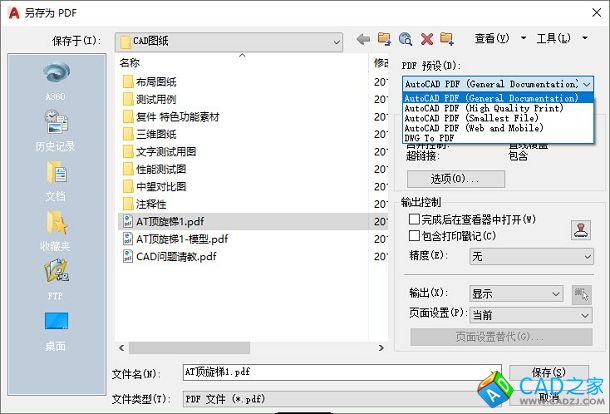

下面看一下2017版的輸出PDF的功能，可以看到在對話框右上方的下拉框中可以選擇輸出PDF的驅動，如圖所示。

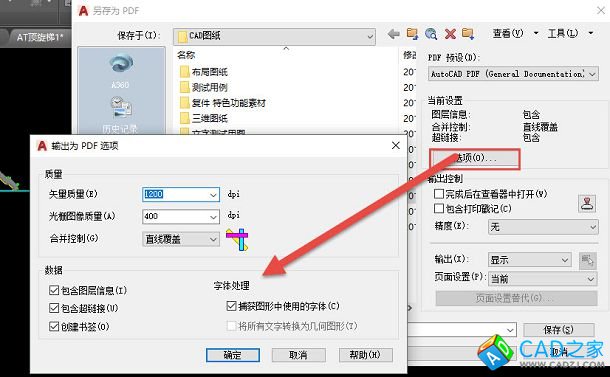

單擊“選項”按鈕，就是打印是PDF驅動的自定義特性對話框，如圖所示。

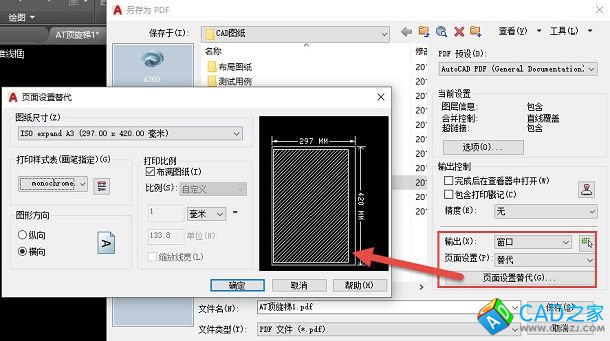

在下面我們也可以設置“輸出”范圍為“顯示”、“范圍”或“窗口”，頁面設置默認使用當前的頁面設置，也可以選擇“替代”，指定替代的頁面設置，在頁面替代設置中，可以重新選擇圖紙尺寸、打印樣式表，設置比例和方向，如圖所示。
其實輸出PDF跟打印PDF沒什么區別，只是將選項簡化了。




發布（PUBLISH）
總有人問我CAD能不能實現批量打印的功能，我會告訴他們可以，但你必須事先設置好布局和頁面設置，每個布局只能放一個圖框，這樣你就可以用發布功能來進行批量打印。

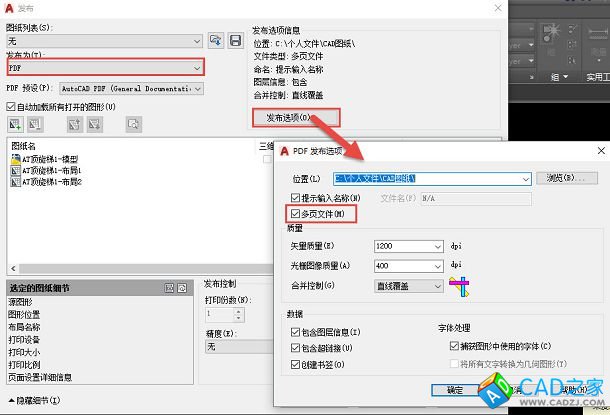

當然也能批量打印PDF，還能輸出成多頁的PDF，如圖所示。




再次強調一下：想要用發布的功能，必須規范地使用布局，并預先保存好每個布局的頁面設置，否則沒有辦法成功地使用這個功能。
PDF參考底圖

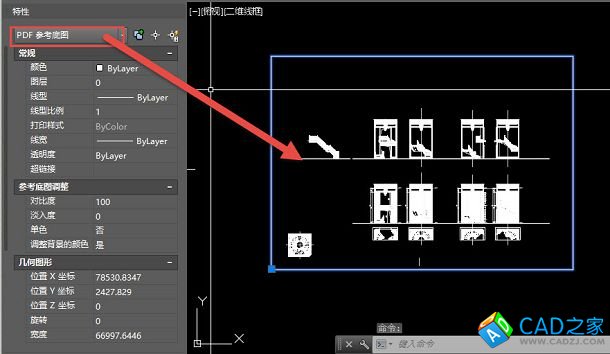

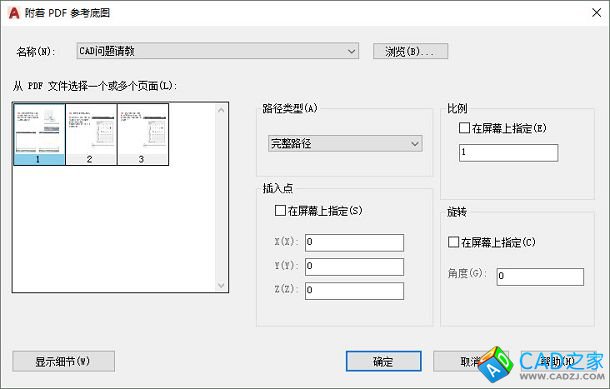

國外有不少單位會在PDF圖紙的基礎上進行一些批注或繪制一些新的圖形，因此到了CAD高版本就提供了PDF參考底圖的功能，可以將別人發過來的PDF文件附著（ATTACH）到DWG圖中作為底圖或參考。




這對PDF是否是矢量的并沒有嚴格要求，只是矢量的PDF可以捕捉其中圖形的一些特征點，如端點等。
輸入PDF

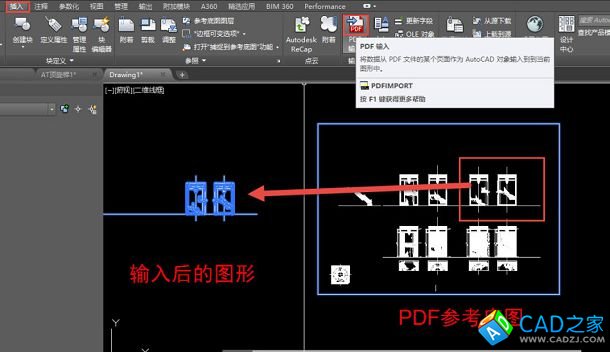

網上有不少人問能不能把PDF圖轉回DWG文件，AUTOCAD之前的版本并沒有提供這樣的工具，因為大多數用戶輸出成PDF就是不希望被人編輯再利用。但網上很早就有了進行這種轉換的工具，大家搜PDF2DWG或PDF2DXF應該能找到這類工具。估計是這類需求越來越多，因此在AUTOCAD 2017我看到了輸入PDF的功能PDFIMPORT，至于是哪個版本加的我也沒有去查。

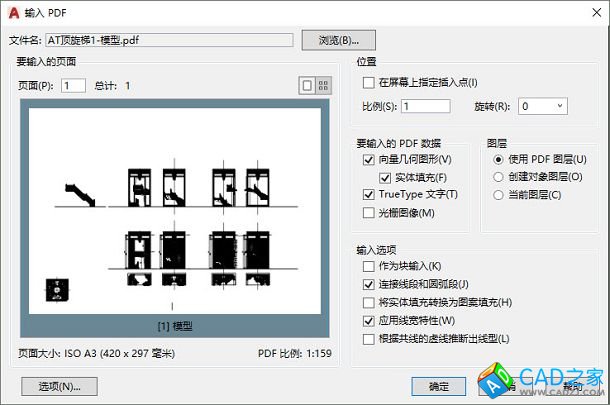

執行輸入PDF命令后，可以選擇圖中已插入的參考底圖的部分區域或全部進行轉換，也可以直接回車選擇一個新的PDF文件進行輸入。




要想PDF能轉換回DWG，必須保證PDF是矢量數據，比如是從CAD中打印或輸出的PDF文件，如果是光柵圖像類的PDF，CAD的PDF輸入功能或網上這類工具也是無法轉換的。
小結
CAD軟件早期版本沒有提供輸出PDF的工具，到現在提供了各種輸出和輸入PDF的功能，說明PDF用得越來越多。
上面只是我總結的幾種CAD和PDF之間的轉換功能，如果有遺漏，請大家補充。
每種功能都介紹得比較簡單，如果有什么問題，請大家留言。

注意事項
以上技巧適用于AUTOCAD和浩辰CAD
不同版本支持的功能，或功能的選項不相同。浩辰CAD目前暫時未提供輸入PDF的功能，但英文版集成了一個國外的PDF2DXF的工具
