當創建了塊或塊文件后，就可以在圖形中使用塊或塊文件，AutoCAD提供了insert和minsert命令插入塊或塊文件。

一、使用insert命令插入塊。

可以通過以下方法激活insert命令。1、菜單欄【插入】——“塊”。2、單擊“繪圖”工具欄上的“插入塊”圖標。3、在命令行中輸入insert或者i并回車。

激活insert命令后，系統將彈出“插入”對話框，如圖。



（一）插入對話框。

1、名稱：設置插入的塊、塊文件或圖形文件的名稱。可以直接在文本框中輸入塊或塊文件的名稱，也可以從下拉列表中選擇塊名稱，或者單擊“瀏覽”按鈕選擇塊文件或圖形文件。

2、插入點：設置塊的插入點位置。

（1）在屏幕上指定：在繪圖區用鼠標選定插入點。選擇該選項，單擊“確定”后，命令行提示如下所示。



（2）X、Y、Z：輸入插入點的坐標值。

3、縮放比例：設置塊的插入比例系數。

（1）在屏幕上指定：可以使用鼠標指定大小比例，也可以在命令行中輸入X和Y軸的比例系數。選擇該選項，單擊“確定”后，命令行提示如下所示。



（2）X、Y、Z：輸入X軸、Y軸、Z軸的比例系數。

（3）統一比例：選定后，各軸統一使用X軸的比例系數。

4、旋轉：設置插入塊的旋轉角度。

（1）在屏幕上指定：可以使用鼠標指定旋轉方向，也可以在命令行中輸入旋轉角度。選擇該選項，單擊“確定”后，命令行提示如下所示。



（2）角度：設置插入塊的旋轉角度。

5、塊單位：顯示有關塊單位的信息，不能修改。

6、分解：選擇該選項，則會將插入的塊分解，分解成原來的對象（即合成塊前的各個對象）。不選擇該選項，則插入的塊將是一個整體對象。

（二）插入塊。

1、單擊“繪圖”工具欄上的“插入塊”圖標，彈出“插入”對話框。

2、在“名稱”部分選擇“粗糙度”塊。

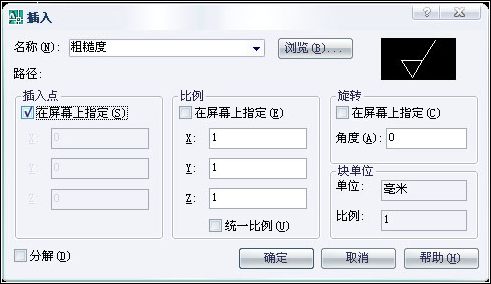

3、其他部分自定義，比如，設置如圖。

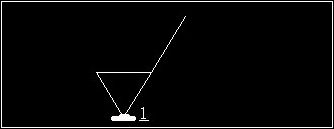

4、最后單擊“確定”，然后返回到繪圖區中，選擇點1作為插入點，即表示將塊“粗糙度”塊插入到點1處。



當塊插入到圖形中時，塊將保持它原始層的定義，比如，一個塊的組成對象原先在A層，當插入這個塊時，它仍在A層中。

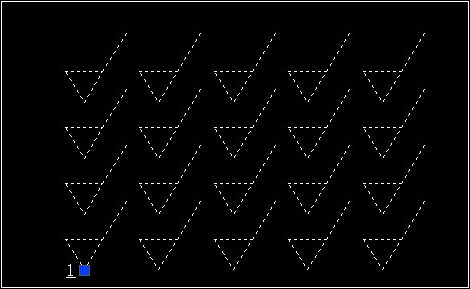

二、使用minsert命令插入塊。

除了可以插入單個的塊以外，還可以一次插入多個塊，插入的多個塊將是一個整體，默認基點為插入點。#p#分頁標題#e#

1、在命令行中輸入minsert并回車。命令行提示如下所示。





三、設置插入基點。

使用insert命令用戶可以將任意一個AutoCAD圖形文件插入到當前圖形中，但當把某一個圖形文件以塊的形式插入到其他的圖形文件中時，默認的插入基點是坐標原點，可以使用base命令改變圖形文件的插入基點。

base命令是為圖形文件定義基點，用作插入的基點。比如，在一個圖形文件中有兩個以上的塊，那個基點是哪個？所以如果將這個圖形文件作為塊插入到其他的圖形文件中時，Base命令就是為這個圖形文件定義基點。

可以通過以下兩種方法激活base命令。1、菜單欄【繪圖】——“塊”——“基點”。2、在命令行中輸入base并回車。
