在繪圖過程中，有時候需要繪制一些規則排列的相同圖形，可以使用AutoCAD提供的陣列命令處理，陣列對象分為“矩形陣列”和“環形陣列”兩種類型。對象的陣列其實也是一種“復制”對象的方法，如同前面所說的“鏡像”。

陣列對象的命令為array，可以通過以下方式打開array命令。1、菜單欄【修改】——“陣列”。2、單擊“修改”工具欄上的“陣列”圖標。3、在命令行中輸入array并回車。

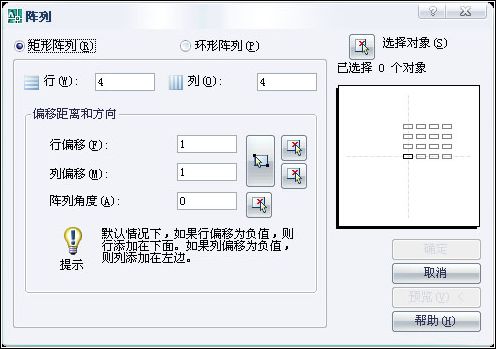

執行陣列對象命令array后，AutoCAD將彈出“陣列”對話框。如圖所示。



一、矩形陣列。在“修改”工具欄上單擊“陣列”圖標，打開“陣列”對話框，選擇“矩形陣列”選項。

1、單擊右上角的“選擇對象”按鈕，臨時關閉“陣列”對話框，切換到繪圖窗口，選擇對象，然后回車，返回到“陣列”對話框。

2、在文本框中輸入陣列的“行”數和“列”數。

3、在“行偏移”和“列偏移”文本框中分別輸入行間距和列間距。輸入正值，則向X、Y軸的正方向陣列；輸入負值，則向X、Y軸的負方向陣列。

點擊文本框旁邊的“拾取兩個偏移”按鈕或“拾取行偏移”按鈕，臨時關閉“陣列”對話框，切換到繪圖窗口，這樣可以使用鼠標指定行間距和列間距。

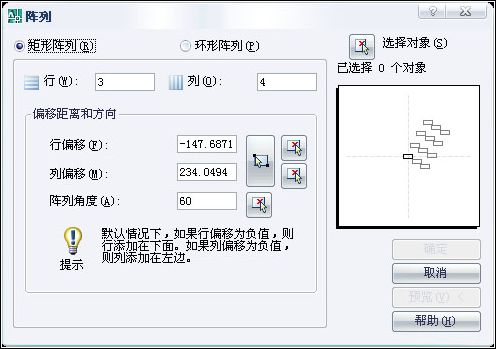

4、在“陣列角度”文本框中輸入陣列圖形的旋轉角度，逆時針旋轉為正。也可以點擊旁邊的“拾取陣列的角度”按鈕，使用鼠標指定兩個點，從而指定旋轉角度。

5、單擊“確定”按鈕，結束“陣列”操作。

6、也可以在單擊“確定”之前，單擊“預覽”按鈕預覽查看陣列的效果，會彈出一個對話框，對于陣列效果，如果滿意，點“接受”，如果不滿意，點“修改”。

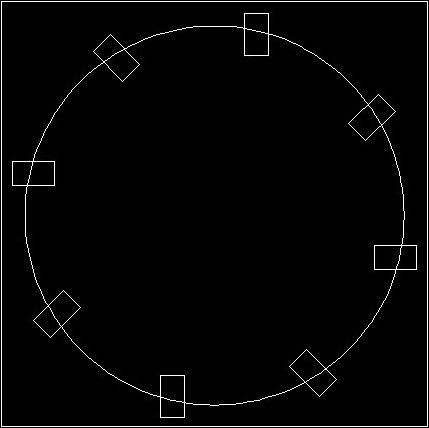

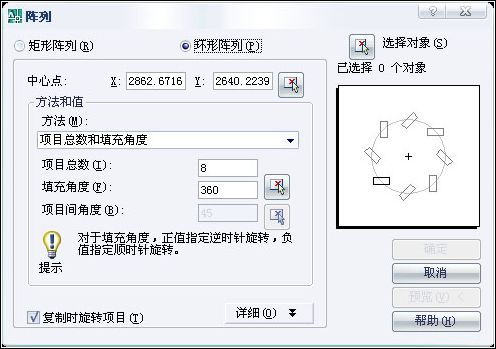

二、環形陣列。在“修改”工具欄上單擊“陣列”圖標，打開“陣列”對話框，在“陣列”對話框中選擇“環形陣列”選項。

1、單擊右上角的“選擇對象”按鈕，臨時關閉“陣列”對話框，切換到繪圖窗口，選擇對象，然后回車，返回到“陣列”對話框。

2、“中心點”選項要求指定環形陣列的中心點，輸入X 和 Y的坐標值，或單擊右邊的 “拾取中心點”按鈕，用鼠標指定中心點。

3、在“方法”下拉列表框中選擇“項目總數和填充角度”。

一共有三個選項。項目總數和填充角度：設置環形陣列的對象個數，這些對象所包含的角度；項目總數和項目間的角度：設置環形陣列的對象個數，對象之間所包含的角度；填充角度和項目間的角度：設置環形陣列所包含的角度，對象之間所包含的角度。

4、在“項目總數“文本框中輸入環形陣列的對象總數，數目包括源對象和副本。在“填充角度”文本框中輸入環形陣列的對象所包含的角度（其實就是通過定義陣列中第一個和最后一個對象之間的包含角（角度）來設置陣列的大小），也可用“拾取要填充的角度”按鈕選取，角度方向逆時針為正。

5、“復制時旋轉項目”，該選項用于設置是否將陣列中的對象繞其基點進行旋轉。

在默認條件下，AutoCAD以對象的特殊點作為基點。圓、圓弧、橢圓、橢圓弧以圓心作為基點；多邊形、矩形以第一個角點作為基點；圓環、直線、射線、多段線、樣條曲線以起點作為基點；塊、單行文字、段落文字以插入點作為基點；構造線以中點作為基點；面域以柵格點作為基點。

6、單擊“確定”按鈕，結束“陣列”操作。#p#分頁標題#e#
