在繪圖的過程中，為了區分不同圖層的對象，可以為每個圖層設置不同的顏色、線型和線寬，在繪制圖形時，可以通過設置的圖層特性區分和控制不同性質的圖形對象。AutoCAD帶有一個默認的圖層，稱為0層，默認設置是：顏色為白色，線型為continuous連續型，線寬為0.25毫米。

一、創建新圖層。

1、單擊“圖層”工具欄上的“圖層特性管理器”圖標，打開“圖層特性管理器”對話框。

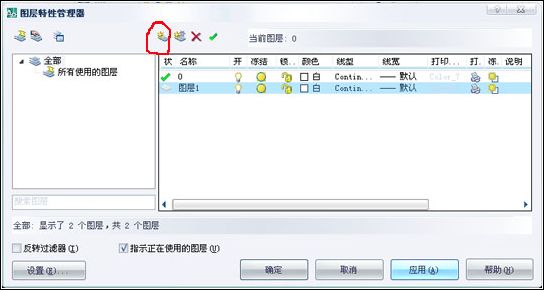

2、單擊對話框中的“新建圖層”按鈕。在右側的列表圖中將新增加一個圖層，默認情況下創建的圖層自動命名為“圖層1（2、3……）”。



使用相同的方法，可以新建更多的圖層。新圖層的默認特性與當前圖層“0”層的默認特性相同，可以根據繪圖的需要設定新圖層的顏色、線型和線寬等。

二、設置圖層的名稱。

1、打開“圖層特性管理器”對話框，單擊文字“圖層1”，出現可修改的文本框，修改名稱即可。

為了方便記憶和管理，可以直接使用某種對象的名稱命名圖層。如：虛線、尺寸標注線等。

三、設置圖層的顏色。

1、打開“圖層特性管理器”對話框，單擊“圖層1”的顏色圖標（新建圖層的顏色默認為白色），彈出“選擇顏色”對話框。



2、在“選擇顏色”對話框中有“索引顏色”、“真彩色”和“配色系統”三個選項卡，可以根據需要選擇合適的顏色，然后單擊“確定”，返回到“圖層特性管理器”對話框。

四、設置圖層的線型。

1、打開“圖層特性管理器”對話框，單擊“圖層1”的線型圖標（新建圖層的默認線型為continuous），彈出“選擇線型”對話框。



2、在“選擇線型”對話框中單擊合適的線型，然后單擊“確定”，返回到“圖層特性管理器”對話框。

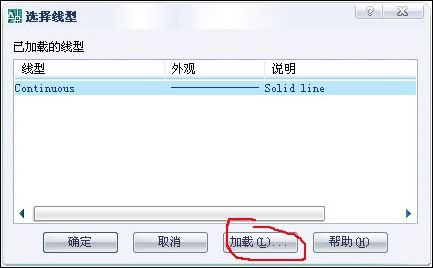

如果“選擇線型”對話框中沒有合適的線型，需要加載線型，單擊“加載”按鈕，然后彈出“加載或重載線型”對話框。



該對話框中顯示了線型文件中包含的所有線型，在列表框中選擇需要的一種或多種線型（shift和alt鍵），然后單擊“確定”，被選定的線型將被加載到“選擇線型”對話框中。

單擊對話框頂部的“文件”按鈕，可以從線型文件中讀取更多的線型，AutoCAD提供的線型都保存在擴展名為.lin的文件中，默認線型文件為Acadiso.lin，也可以建立自己的線型，將其保存在Acadiso.lin或擴展名為.lin的文件中。

五、設置圖層的線寬。

AutoCAD默認的線寬為0.25毫米。

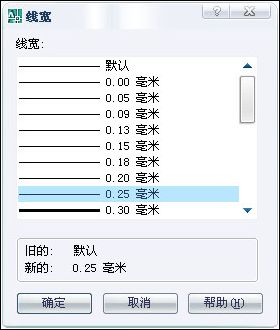

1、打開“圖層特性管理器”對話框，單擊“圖層1”的線寬圖標（新建圖層的默認線寬為0.25毫米），彈出“線寬”對話框。



2、在“線寬”對話框中單擊合適的線寬，然后單擊“確定”，返回到“圖層特性管理器”對話框。

六、使用圖層。

創建了新的圖層后，就可以在該圖層上創建對象，并以該圖層的顏色、線型和線寬顯示對象，繪制對象的時候，如果想使用某個圖層的特性，必須先將該圖層設置為當前圖層，然后才可以繪制對象。

設置當前圖層的方法：

1、在“圖層特性管理器”對話框中選擇需要使用的圖層，然后單擊“置為當前”按鈕，也可以雙擊該圖層名稱或名稱前面的狀態圖標，則被選擇的圖層前面的狀態圖標將會顯示對號“√”，表示該圖層為當前圖層，然后單擊“確定”按鈕即可。#p#分頁標題#e#

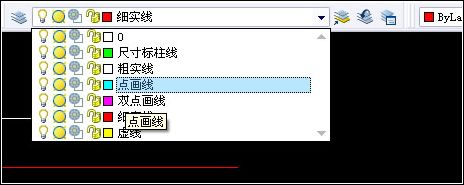

2、更為簡便的方法是，使用“圖層”工具欄中的“應用的過濾器”下拉列表，在彈出的下拉列表中選擇需要設置為當前圖層的圖層。比如選擇“點畫線”層。
