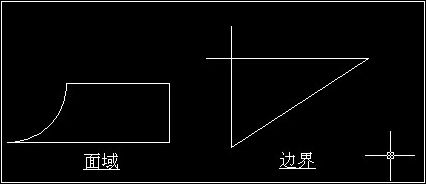

在AutoCAD中，面域是由封閉邊界所形成的二維封閉區域，面域的邊界必須是由端點首尾相連的封閉的曲線組成，下圖為面域和邊界的差別。



一、創建面域。

創建面域必須使用已有的對象，這些對象可以是直線、多段線、圓、圓弧、橢圓、橢圓弧、樣條曲線或?qū)嶓w等一個或多個的組合。

創建面域的命令是region，可以通過以下方法激活region命令。1、菜單欄【繪圖】——“面域”。2、單擊“繪圖”工具欄上的“面域”圖標。3、在命令行中輸入region或者reg并回車。





對于已創建的面域?qū)ο螅梢赃M(jìn)行填充圖案、陰影處理、渲染和著色等操作，還可以分析面域的幾何特征和物理特征。面域?qū)ο筮€支持布爾運算，如可以通過交集、并集或差集創建組合面域，對其進行旋轉、拉伸以后可以生成三維實心體。

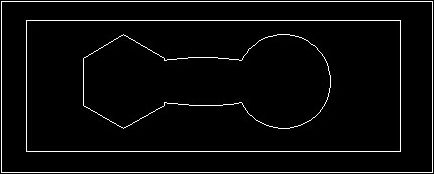

二、并集運算。并集就是將兩個面域相加。作并集運算時，選擇面域?qū)ο鬀]有前后順序之分。

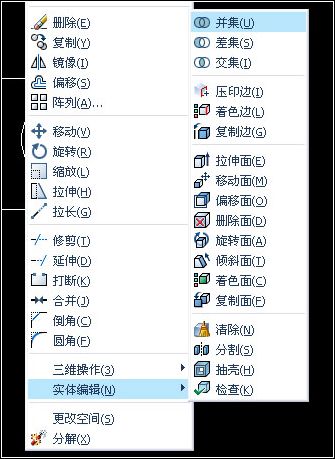

并集命令為union，可以通過以下方法激活union命令1、菜單欄【修改】——“實體編輯”——“并集”。2、在命令行中輸入union并回車。





進行并集、交集和差集運算時，選擇的對象必須是共面的面域或者實體。

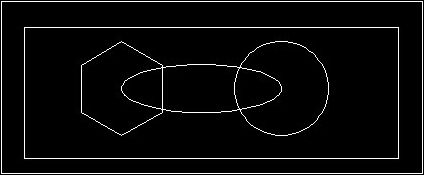

三、交集運算。交集就是求兩個或兩個以上相交的面域?qū)ο蟮墓膊糠?。作交集運算時，選擇面域?qū)ο筮^程和并集一樣，選擇面域?qū)ο鬀]有前后順序之分。

交集命令為intersect，可以通過以下方法激活intersect命令。1、菜單欄【修改】——“實體編輯”——“交集”。2、在命令行中輸入intersect并回車。

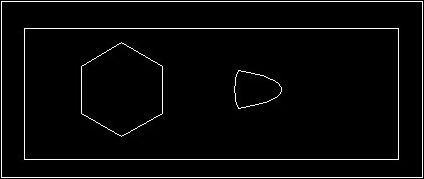

圓、橢圓和六邊形三個面域?qū)ο鬀]有交集，所以被刪除，創建了空面域。

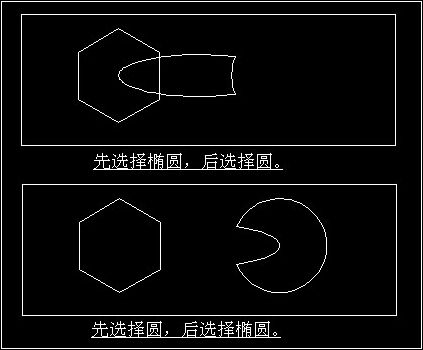

四、差集運算。差集就是從一個面域?qū)ο笾袦p去另一個面域。作差集運算時，先選擇被減的面域并回車，然后再選擇要減去的面域并回車。（就像除和除以的區別一樣，太抽象，看下圖。）

差集命令為subtract，可以通過以下方法激活subtract命令。1、菜單欄【修改】——“實體編輯”——“差集”。2、在命令行中輸入subtract并回車。





差集運算時，兩個面域好像必須是邊界相交而不是區域相交，比如選擇矩形，然后再選擇橢圓（或者六邊形或者圓），都不能進行差集運算，我這里沒有任何變化，命令行也沒有任何錯誤提示。
