已經將近快大半年沒有再自學AutoCAD，現在嘗試著恢復以前的自學進程，現在又因?yàn)楣ぷ鞯脑?，也沒有太多的閑余時間自學，能學一點算一點吧。

AutoCAD提供了Mtext命令標注多行文字，與 創建單行文字不同的是，執行一個多行文字命令Mtext所創建的所有文字同屬于一個對象，可對其進行旋轉、拉伸、復制、鏡像或縮放等操作。

可以通過以下方法激活Mtext命令標注多行文字。1、菜單欄【繪圖】——“文字”——“多行文字”。2、單擊“繪圖”或者“文字”工具欄上的“多行文字”圖標。3、在命令行中輸入Mtext并回車。

單擊“繪圖”工具欄上的“多行文字”圖標。命令行提示如下所示：

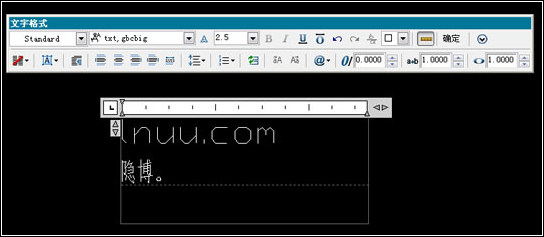

指定兩個點后，彈出“文字格式”對話框，如圖所示。



（一）文字格式對話框（功能按鈕從上到下，由左到右）

（1）文字樣式：默認Standard樣式。可以從下拉列表中選擇其他已創建的文字樣式。

（2）文字字體：從下拉列表中選擇字體。

（3）注釋性：沒搞明白具體是什么意思就沒有管它。

（4）文字高度：可以直接在文本框中輸入，也可以從下拉列表中選擇高度值。

（5）粗體：選定文字，然后單擊該按鈕即可。此選項僅適用于使用 TrueType 字體的字符。

（6）斜體：選定文字，然后單擊該按鈕即可。此選項僅適用于使用 TrueType 字體的字符。

（7）下劃線：選定文字，然后單擊該按鈕即可。

（8）上劃線：選定文字，然后單擊該按鈕即可。

（9）放棄：?jiǎn)螕舭粹o，將撤銷上一次操作。包括對文字內容或文字格式所做的修改。也可以使用 CTRL+Z 組合鍵。

（10）重做：?jiǎn)螕舭粹o，將恢復上一次操作。包括對文字內容或文字格式所做的修改。也可以使用 CTRL+Y 組合鍵。

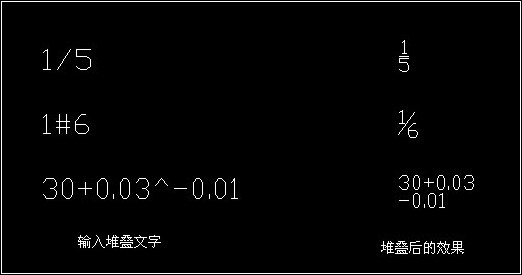

（11）堆疊：如果選定文字中包含堆疊字符（如“/”、“#”、“^”），則創建堆疊文字（例如分?jǐn)?shù)）；如果選定堆疊文字，則取消堆疊。



（12）文字顏色：設置文字的顏色。

（13）標尺：控制是否顯示標尺。

（14）確定：?jiǎn)螕舭粹o，將關閉多行文字編輯器，并保存所做的所有更改。

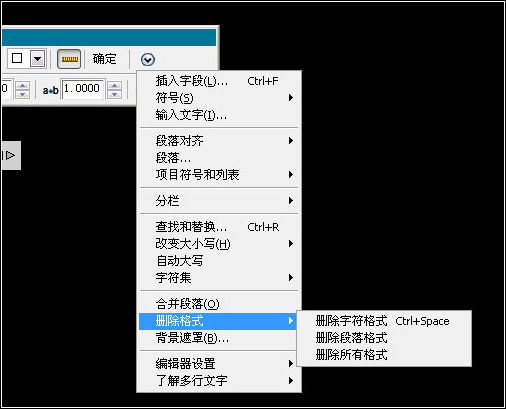

（15）選項：顯示其他文字選項。如圖。其實該選項菜單與（二）右鍵快捷菜單基本相同。

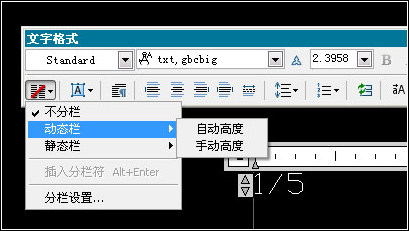

（16）欄列：?jiǎn)螕舭粹o，顯示欄菜單。該菜單提供三個欄選項：“不分欄”、“靜態欄”和“動態欄”。



不分欄：為當前多行文字對象指定為“不分欄”模式。

動態欄：將當前多行文字對象設置為“動態欄”模式。此時“自動高度”或“手動高度”選項可用。此時“文字流”的長度將導致添加或刪除欄。#p#分頁標題#e#

靜態欄：將當前多行文字對象設置為靜態欄模式?？梢灾付ǘ嘈形淖謱?duì)象的總寬度和總高度及欄數。所有欄將具有相同的高度且兩端對齊。

插入分欄符Alt+Enter：插入手動分欄符。如果選擇“不分欄”，將禁用該選項。

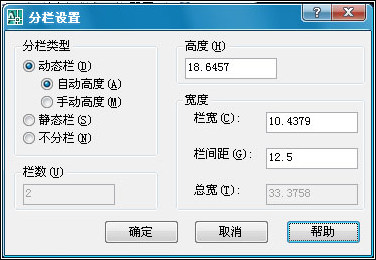

分欄設置：顯示“分欄設置”對話框?？梢栽O(shè)置多行文字對象的分欄類型，可以指定欄的寬度、高度及欄數。



（17）多行文字對正：顯示“多行文字對正”菜單，有9個對齊選項可用。“左上”為默認的對齊方式。

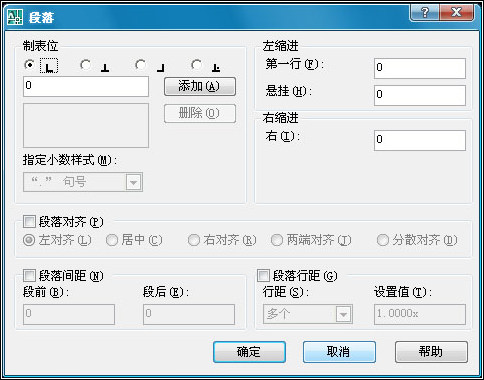

（18）段落：?jiǎn)螕舭粹o，顯示“段落”對話框。為整個段落和段落的第一行設置縮進。指定制表位和縮進，控制段落對齊方式、段落間距和段落行距。



（19）5種段落對齊方式：設置當前段落或選定段落的對齊方式，包括左對齊、居中、右對齊、對正（兩端對齊）、分布（分散對齊）。

（20）行距：設置當前段落或選定段落的行距。單擊按鈕，顯示建議的行距選項或“段落”對話框。

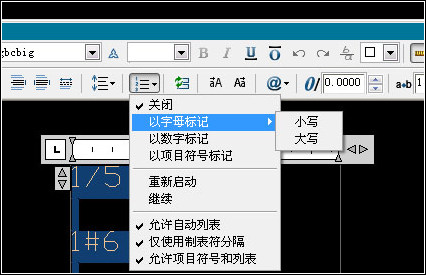

（21）編號：顯示“項目符號和編號”菜單。

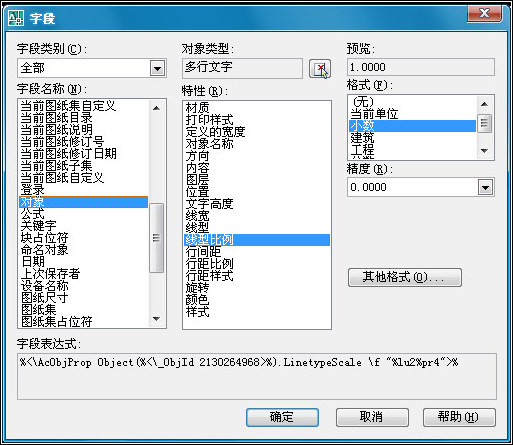

（22）插入字段：?jiǎn)螕舭粹o，顯示“字段”對話框，從中可以選擇字段插入到文字中。



“字段”這個功能沒搞明白，大部分字段都不能在“多行文字”編輯區中正常顯示，估計是我的操作問題。

（23）全部大寫：將選定文字更改為大寫。

（24）小寫：將選定文字更改為小寫。

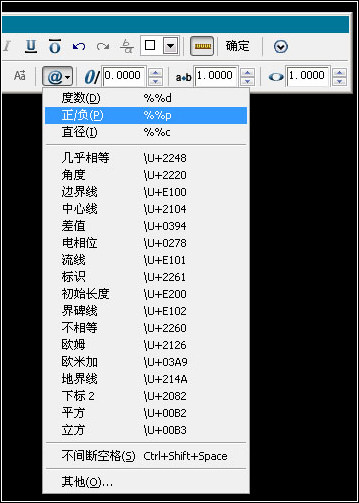

（25）符號：?jiǎn)螕舭粹o，可以從菜單中選擇要插入的常用的特殊符號和字符。

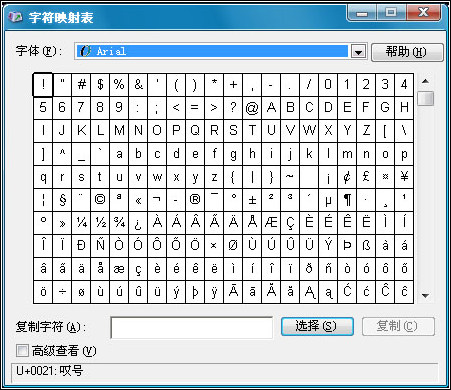

單擊“其他”，將顯示“字符映射表”對話框，其中包含了系統中每種可用字體的整個字符集。



如果要插入一個字符，可以先選擇字符，然后單擊“選擇”按鈕，在“復制字符”文本框中將顯示所選定的字符，然后再單擊“復制”按鈕，將關閉“字符映射表”對話框，返回“多行文字”編輯區，在需要插入字符的地方單擊，單擊鼠標右鍵并單擊“粘貼”。

（26）傾斜角度：傾斜角度表示的是相對于90°方向的偏移角度。選定文字，然后輸入傾斜角度，傾斜角度的值為正時文字向右傾斜，傾斜角度的值為負時文字向左傾斜。

（27）追蹤：增大或減小選定文字之間的間距。1.0設置是常規間距，大于1.0可增大間距，小于1.0 可減小間距。

（28）寬度因子：擴展或收縮選定的文字。1.0設置是常規寬度。大于1.0可以增大寬度（例如，使用寬度因子2將使寬度加倍），小于1.0可以減小寬度（例如，使用寬度因子0.5將使寬度減半）。

（二）右鍵快捷菜單

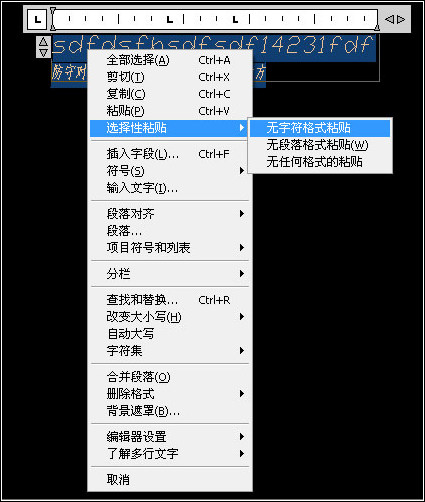

在文字編輯區中選擇文字，單擊鼠標右鍵，將彈出快捷菜單。如圖。



利用該快捷菜單可以進一步對文字進行設置。其實其中的各個選項大部分已經在“文字格式”對話框中都有所體現。其實該快捷菜單與“文字格式”對話框中的“（15）選項”按鈕的下拉菜單基本相同。
#p#分頁標題#e#
大部分選項功能在前面中已經介紹過，其他選項的功能如下：

（1）輸入文字：彈出“選擇文件”對話框，可以導入在其他文本編輯器中創建的文字（但是只支持txt和rtf格式的文件）。

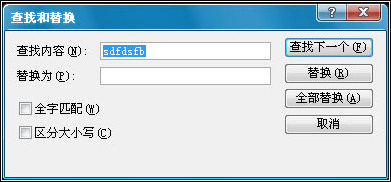

（2）查找和替換：彈出“查找和替換”對話框，搜索并替換指定的文字。



（3）字符集：選擇文字語言類型。

（4）合并段落：將選定的段落合并為一段，并用空格替換每段的回車。

（5）刪除格式：刪除選定字符的字符格式，或刪除選定段落的段落格式，或刪除選定段落中的所有格式。

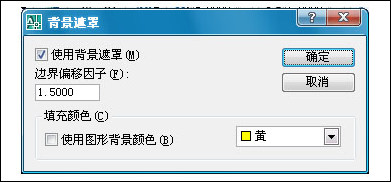

（6）背景遮罩：彈出“背景遮罩”對話框。可以在文字后放置不透明背景。



邊界偏移因子：指定文字周圍不透明背景的大小。該值是基于文字高度的，偏移因子1.0 非常適合多行文字對象。比例設為1.5時，背景寬度是文字高度的1.5倍。
將“背景遮罩”應用到多行文字的多個欄時，僅屏蔽（遮罩）欄區域，各欄之間的間距（欄間距）不會被屏蔽（遮罩）。

（7）編輯器設置：包括“顯示工具欄”、“顯示選項”、“顯示標尺”、“不透明背景”、“文字亮顯顏色”選項。

（三）命令選項



（1）高度(H) ：確定文本文字的高度。

（2）對正(J) ：確定多行文字的9種對正方式。

（3）行距(L) ：確定文字的行間距。

（4）旋轉(R) ：確定文字邊框（編輯區）的旋轉角度。

（5）樣式(S) ：確定多行文字所使用的字體樣式。

（6）寬度(W) ：確定多行文字的邊框?qū)挾取?br/>
（7）欄(C) ：確定多行文字的欄狀態。
