創建填充圖案后，可以對其進行修改，AutoCAD提供了編輯命令hatchedit，可以用來修改填充圖案。可以通過以下方法激活hatchedit命令。1、菜單欄【修改】——“對象”——“圖案填充”。1、單擊“修改Ⅱ”工具欄的“編輯圖案填充”圖標、3、在命令行中輸入hatchedit或者h(yuǎn)e并回車。

也可以先選擇所要編輯的填充圖案，然后單擊鼠標右鍵，在彈出的快捷菜單中選擇“編輯圖案填充”。

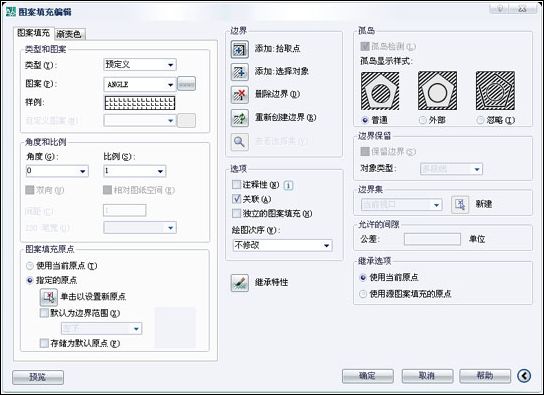

激活填充圖案編輯命令hatchedit后，然后選擇要修改的填充圖案，系統將彈出“圖案填充編輯”對話框（其實與“圖案填充和漸變色”對話框相同，只是與之相比有些選項可用，有些選項不可用）。



利用該對話框可以對所選擇的填充圖案進行編輯，如修改填充圖案、填充圖案的邊界、填充圖案角度和比例等。
