AutoCAD2008橢圓弧的繪制

時間:2010-11-18 20:35:30 來源:未知
在AutoCAD中繪制橢圓弧和繪制圓弧不一樣，圓弧可以直接繪制出來，但是繪制橢圓弧卻先要繪制出一個橢圓，然后輸入起始角和終止角，從橢圓上截取一段弧才可以，角的頂點是橢圓的中心。

起始角：不管是用“中心點”方法還是用“軸、端點”方法繪制橢圓，都是以最先確定的軸的端點為起始點。若這個端點是長軸的端點，則將它定義為0°，起始角以逆時針方向為正。若這個端點是短軸的端點，則以逆時針方向旋轉，首先遇到的長軸的端點定義為0°。

引用內容 引用內容

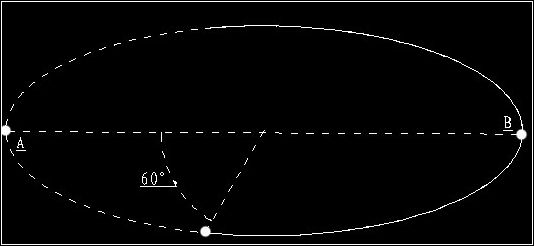

命令: el ELLIPSE
指定橢圓的軸端點或 [圓弧(A)/中心點(C)]: a
指定橢圓弧的軸端點或 [中心點(C)]:——/*A點，最先確定的軸的端點，長軸的端點*/
指定軸的另一個端點:
指定另一條半軸長度或 [旋轉(R)]: 200
指定起始角度或 [參數(P)]: 60
指定終止角度或 [參數(P)/包含角度(I)]: 300




引用內容 引用內容

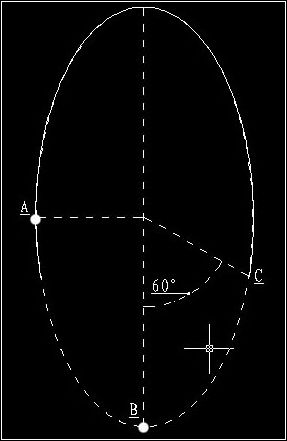

命令: el ELLIPSE
指定橢圓的軸端點或 [圓弧(A)/中心點(C)]: a
指定橢圓弧的軸端點或 [中心點(C)]:——/*A點，最先確定的軸的端點，短軸的端點*/
指定軸的另一個端點:
指定另一條半軸長度或 [旋轉(R)]: 400
指定起始角度或 [參數(P)]: 60——/*B點為長軸的端點*/
指定終止角度或 [參數(P)/包含角度(I)]: 300
