在設計平面機構(如：平面四連桿機構、曲柄搖桿機構、擺動導桿急回機構、直線運動機構等)時，采用自頂向下的設計方式，可以快速、準確的實現設計意圖，完成產品的設計。

　　Solid3000是在Windows環境下開發的國產三維CAD軟件，它面向機械結構設計及工業造型領域，支持零部件設計/出圖全過程，具有符合國標、全漢化、易使用等優點，在國內得到越來越多用戶的青睞。

　　利用Solid3000軟件，在產品設計過程中，不僅可以采用自底向上的設計方式，也可以采用自頂向下的設計方式，在采用自頂向下方式進行設計時，既可以采用總體方案草圖進行設計，又可以方便的產生新的子部件，在設計平面機構(如：平面四連桿機構、曲柄搖桿機構、擺動導桿急回機構、直線運動機構等)時，采用自頂向下的設計方式，可以快速、準確的實現設計意圖，完成產品的設計。

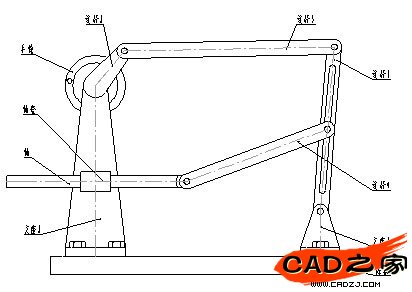

　　下面我們以高校教學用的直線運動機構模型為例，在Solid3000軟件中采用自頂向下的設計方式，來完成圖示直線運動機構的設計。

　　首先根據該機構的設計要求，如：機構的外形尺寸、軸的行程、軸的直線運動速度和手輪的轉動速度之間的關系等，計算該機構中各關鍵零件，如：連桿1、連桿 2、連桿3、連桿4、軸的長度及相互位置，確定該機構的總體方案草圖，即可利用Solid3000進行該機構的設計。

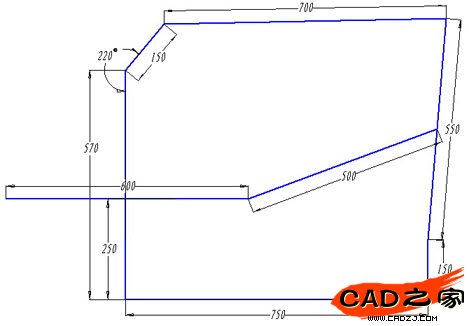

　　進入Solid3000的裝配設計環境，選擇合適的基準平面，繪制該機構總體方案草圖，如下圖：

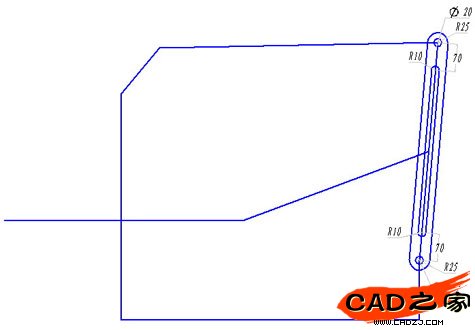

　　接下來根據總體方案草圖完成該機構中各零件的設計，在裝配中選擇工具條------裝入子部件“新產生零件”，保存為“連桿1”，在裝配環境下進入零件- -----連桿1的編輯狀態，選擇合適的基準平面，繪制連桿1的草圖，通過在連桿1的草圖圖元和總體方案草圖的對應圖元間添加相應的約束關系，來確定連桿 1的位置及長度，如下圖：

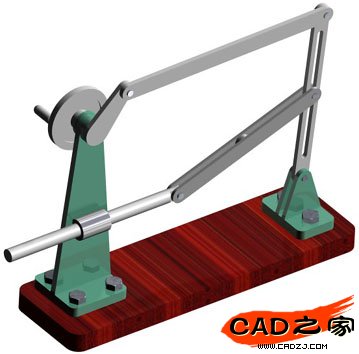

　　將該草圖按合適的方向及深度拉伸，即生成連桿1的零件模型，按同樣的方法可完成該機構中其它零件，如：連桿2、連桿3、連桿4、支座1、支座2、軸、軸套等模型設計，最后從標準件庫中裝入相應的標準件，如：銷釘、螺栓等，即可完成該機構的設計，該機構最終裝配模型如圖：

　　以上我們利用自頂向下設計中采用總體方案草圖的方法完成了直線運動機構模型的設計，在實際使用中，我們還可以在多個草圖中建立總體方案草圖來進行產品的設計，通過以上實例，我們可以看到，在Solid3000中可根據設計需要采用總體方案草圖進行產品設計，該方法具有如下優點：

　　1、采用總體方案草圖進行設計，符合產品設計習慣。

　　2、采用總體方案草圖進行設計，可以方便建立產品中各零部件的位置、尺寸關系。

　　3、采用總體方案草圖進行設計，可通過修改總體方案草圖中圖元的參數，來得到運動機構在不同運動位置的裝配模型。

　　4、采用總體方案草圖進行設計，可通過修改總體方案草圖中各圖元的尺寸，自動完成相應零件、裝配的更改，而無需進入每個零件的設計環境，單獨進行修改，并且這種更改是關聯的，各零件間裝配關系不會出錯。
