1、什么是Solid Edge 2D 制圖?

　　Solid Edge 2D 制圖是由UGS 開發的全功能、完全關聯的Solid Edge 的2D 繪圖軟件包。Solid Edge 2D的主要優勢表現在以下方面：

　　1)流暢的繪圖制作

　　Solid Edge 2D 制圖體現了UGS 幫助企業控制成本的承諾。無論是在公司范圍內還是為特定的2D 設計流程使用2D，Solid Edge 2D 制圖都將使您受益匪淺。Solid Edge 2D 制圖利用了為Solid Edge 開發的歷經10 年生產驗證的功能。

　　創新的Stream/XP 界面包括諸如智能向?qū)Чδ軛l等工具。當選擇一個命令時，智能向?qū)?huì)指導您完成關鍵的操作步驟，直觀地預見下一步操作并提供為您量身定制的選項來完成任務。智能2D 參數關系可以在創建幾何體時或在制作流程后期添加幾何體時應用。

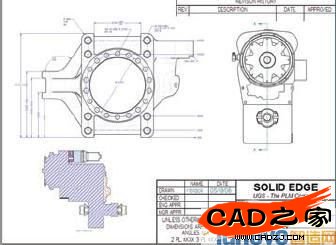

　　該關系將確保設計意圖的實現。可以應用到幾何體的智能關系包括(僅列出一小部分)：保持線末端相連接、保持相切、保持線與線相互平行或垂直以及定義公式確定的尺寸(Dim1 = Dim2+50)。這些關系在多個視圖中得以保持，這樣，在俯視圖中修改某個直徑將自動修改相鄰正交視圖中相關聯的線條。Solid Edge 2D 制圖提供全面的尺寸和標注工具，使您可以在數秒內快速創建完整詳細的繪圖。使用Solid Edge，您可以完全控制繪圖的每一個元素，這可確保滿足各種組織和國際標準的要求。有了直觀的“網格”工具，您可以使用全套繪圖工具快速精準地繪制您的設計，使用這套工具還可以創建您需要的全部幾何元素，例如圓、弧線和曲線，您可以任意選擇樣式和顏色。

　　2)保留和維護現有繪圖

　　在Solid Edge 2D 制圖中，您仍可以充分利用現有的舊式2D 數據。直觀的向?qū)峁┝藢?duì)現有2D 文件(例如AutoCAD)的強大轉換功能，而2D 制圖工具不僅可以模擬您熟悉的工作流程，還提供了其他功能。Solid Edge 還提供您熟悉的從2D 布局生成詳細繪圖的流程。與其他2D 產品中的模型和圖紙空間方法概念相似，2D 布局是按1:1 的比例設計的。然后在不同的繪圖紙上分別創建該布局的多個詳細信息視圖。每個視圖都可以根據需要縮放，同時仍然保持正確的尺寸和標注。對原始2D 布局所做的任何更改都將自動反映到這些詳細信息視圖中。對于那些希望從2D CAD 軟件中獲取更多價值和效率的AutoCAD 2D 用戶來說，這些功能和許多其他反應客戶要求的功能使Solid Edge 2D 制圖成為一款令人矚目的應用程序。

　　3)圖表

　　Solid Edge 2D 制圖的“拖放式”圖表功能使用行業標準符號(圖塊)來自動完成2D 圖表的創建，例如那些通常用于電子和P&ID 布局的圖表，而且不需要專用的圖解軟件。圖塊可以支持同一組件在多處出現，并可以表示變換位置以確保物料清單的正確性。Solid Edge 2D 制圖提供了可擴展的內置庫，您可以使用現有的圖塊庫而不需要轉換。

　　4)更高的效率，更低的成本

　　使用Solid Edge 2D 制圖，Solid Edge 用戶可以在一個平臺上進行標準化處理，從而減少在多個CAD 系統上進行維護和培訓的成本，并避免額外的學習曲線。在為設計審查或制造而與供應商共享原始Solid Edge 繪圖時，無需進行轉換并可確保數據的完整性。您也可以訂閱SolidEdge 屢獲殊榮的支持計劃，只需象征性地支付較少的費用便可訪問So(續致信網上一頁內容)lid Edge 2D 制圖的API。

　　5)產品生命周期管理(PLM) 的第一步

　　Solid Edge 2D 制圖支持UGS 經過驗證的“輕松進入3D”(Evolve to 3D) 計劃，此計劃將幫助您以自己的方式進入高效的3D 世界。過渡到3D 和PLM 并不昂貴和復雜。使用Solid Edge 和2D 制圖可以在實施新系統的同時完成當天的工作，從而降低升級成本并簡化遷移過程。只需通過簡單且風險較低的4 個步驟，就可以完成從2D 到3D 設計的升級，從而獲得PLM 的競爭優勢。

　　2、從下載網頁下載Solid Edge 2D 制圖需要花費多長時間?

　　具體的下載時間取決于您的Internet 連接速度。所下載的Solid Edge 2D 制圖是一個自解壓的可執行程序，大小約為250MB。建議您使用高速Internet 連接來下載該產品。

　　3、下載和安裝Solid Edge 2D 制圖需要多大的磁盤空間?

　　所下載的Solid Edge 2D 制圖是一個自解壓的可執行程序。下載的可執行程序大小約為250MB。運行可執行程序時，還需要250MB 的臨時空間來用于產品安裝，安裝后的產品大小約為600MB。

　　4、Solid Edge 2D 制圖使用關聯幾何圖形和尺寸功能嗎?

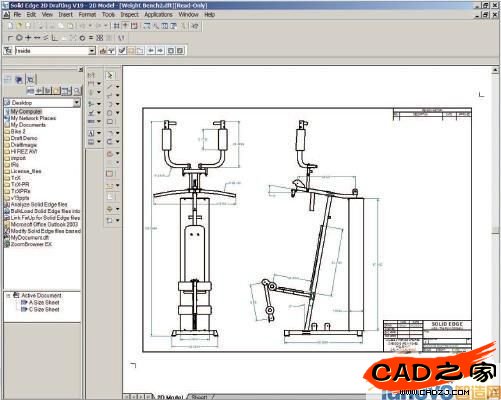

　　Solid Edge 2D 制圖是完全關聯的。用戶可以開啟和關閉關聯性。如果開啟了關聯性，當更改幾何圖形和尺寸時，會相應地修改關聯的尺寸和幾何圖形。從而在修改幾何圖形時不會拆散圖形。要開啟關聯性，請從“工具”菜單中單擊“保持關系”。確保“保持關系”菜單項旁邊有一個勾號。請參見圖片。

　　5、我要?jiǎng)?chuàng)建電氣原理圖。Solid Edge 2D 制圖具備可用來創建這類繪圖的電氣原理圖符號庫嗎?

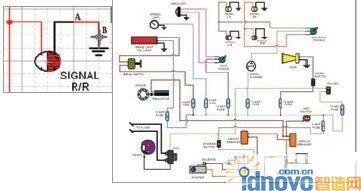

　　Solid Edge 2D 制圖附帶了數百個標準圖形符號，可用于創建電子、機械(流體動力系統)和管道線路的電氣原理圖。這些符號以符號圖塊的形式提供，位于Solid Edge 2D制圖程序文件夾下的“Sample block”文件夾中。這個示例圖塊庫是您能夠見到的最全面的電氣原理圖圖塊集之一。這些圖塊符合常用標準，如IEEE 315-1975 (R1993)、IEEE 91/91a-1991、IEC 617、IEC 117、ANSIY32.10-1967 (R1994)、Y32.9-1972、ANSI Y32.2.4-1949 (R1998) 和Y32.2.3-1949 (R1999)。Solid Edge 2D 制圖還提供了智能連接對象，可以輕松地在圖形中放置的圖塊之間繪制連接路徑。

　　6、有人讓我下載Solid Edge 2D 制圖，這樣他們便可以向我發送使用SolidEdge Drafting 軟件創建的圖形。我可以打開他們發送給我的文件并看到其中的所有幾何圖形嗎?

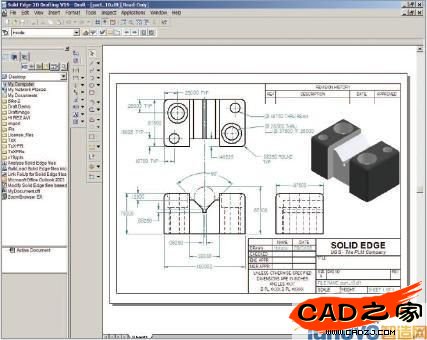

　　Solid Edge 2D 制圖在設計時便考慮到了這種合作。您可以從使用Solid Edge 3D 設計和制圖產品的公司接收相關信息。然后可以使用Solid Edge 制圖軟件打開他們利用3D 模型生成的圖形。Solid Edge 和SolidEdge 2D 制圖對工程圖(.dft) 文件使用相同的文件格式。您可以像對最初由SolidEdge 2D 制圖創建的文件那樣，打開文件、繪制2D 幾何圖形。對這些文件進行修改后，可將其發送回文件提供方，他們可以打開這些文件并看到您所做的更改。這種方式比接收轉換后的文件要好得多。如果不需要轉換，就不存在由于不同文件格式間的轉換而造成數據丟失的風險。您還可以打開工程圖文件并方便地打印其中的圖形。上圖顯示了在Solid Edge 2D 制圖中打開的一個由Solid Edge Draft 中的3D 模型創建的簡易圖形。

　　7、是否有一些可以幫助我學習使用Solid Edge 2D 制圖的練習?

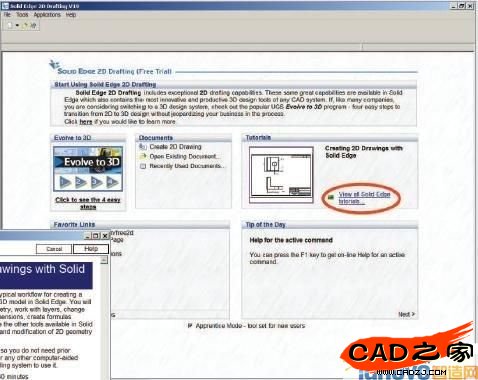

　　Solid Edge 2D 制圖提供有簡明教程，可以幫助新用戶快速學會使用該產品。運行Solid Edge 2D 制圖后， 單擊“ 查看所有SolidEdge 教程”。請參見右側圖片。圖中圓圈所示為教程主題。此圖顯示的是Solid Edge 教程對話框。單擊“工程圖教程”下面的“使用Solid Edge 創建2D 圖形”。此操作將運行該教程。按照教程中的步驟進行操作。然后可以返回到此對話框，運行其他教程。
