多CAD軟件或掃描軟件通過掃描三維模型或CAD實體，可以輸出STL(Stereolithography)文件。這些STL文件通常用于在醫學或工程領域中快速成型得到物理實體，比如，在醫學領域制造人造復位關節和修復物。

　　STL文件格式是用一系列有方向的三角形描繪物體的表面。它并不包含物體的其他信息，特別是拓?fù)?點、邊和面)，這是有限元模型中施加荷載和邊界條件的關鍵。

　　ADINA8.6可以讀取STL文件并且根據文件中包含的表面網格創建一個拓?fù)鋵嶓w。利用表面上三角形面的法向信息，找到物體表面網格上的“脊”，接著可以創建點、邊和面，最后創建出拓?fù)潴w，這個體就是根據STL文件中表面網格的描繪得到的。

　　在這個體和它的邊界(邊和面)上可以像在幾何實體上一樣定義網格密度。體的表面網格會相應地調整到定義的網格密度。這樣這個體就可以用三維的四面體單元來劃分并進行有限元分析了。下面給出一個例子。

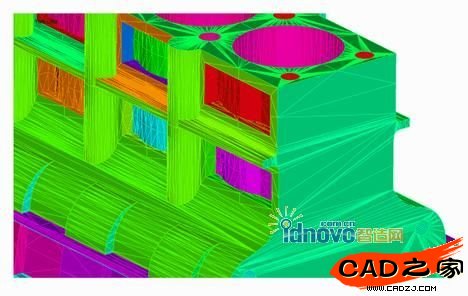

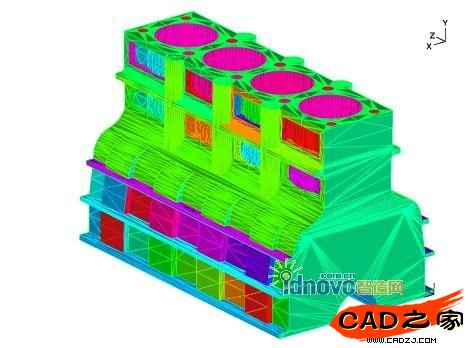

　　圖1 通過STL格式導入ADINA-AUI的發動機模型

　　圖中不同的顏色表示不同體上的面

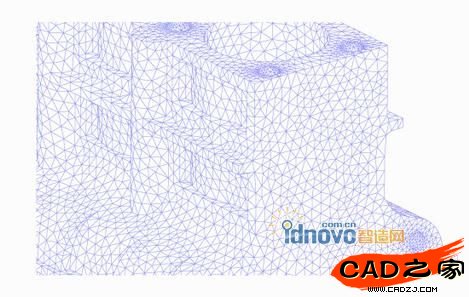

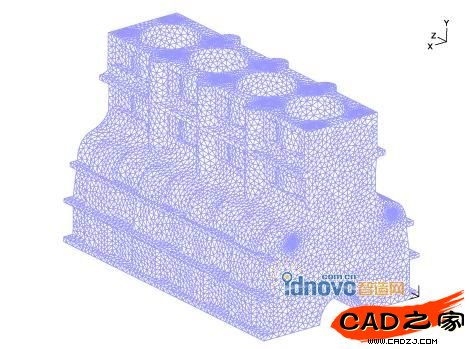

　　圖2 調整后的表面網格

　　體上的網格大小一致，圓柱形小孔上的網格細化

　　可以導入STL文件，再加上已有的一些CAD接口，能夠分析CAD及其它軟件導入的幾何模型是ADINA的一個重要特色。
