零件的回彈補償方法是，根據測量數據在整形模上按一定比例做出與測量出的回彈數據逐一對應的相反的模面。

　　ThinkDesign軟件中GSM的“高級(M)” 功能，恰好能應用這一系列點線的控制，一次性生成一個優質的回彈補償模面，使我們能夠比較容易達到上述目的，所要完成的工作。可以想象如果用傳統CAD軟件去做的話，是一項非常繁瑣的工作。

　　上圖顯示的是該零件應用“高級(M)” 功能的一系列控制線以及曲面變形前后的截面線對比。

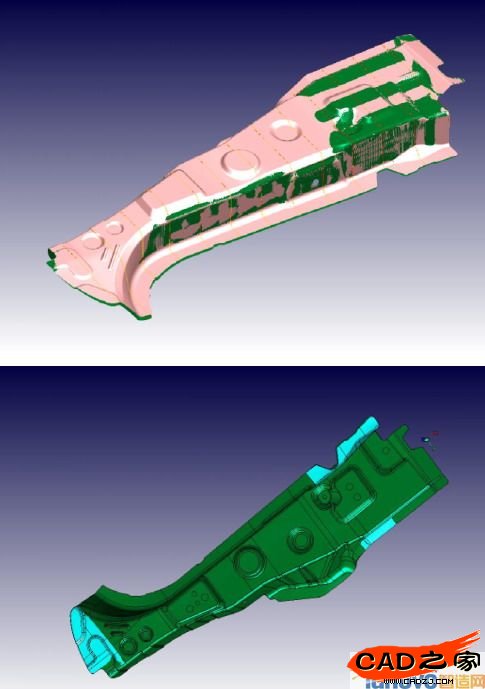

　　以上兩圖是兩次應用“高級(M)”回彈補償?shù)哪Ｃ妫旱谝淮问侨盅a(bǔ)償，第二次是局部補償。在實際生產中該零件經過兩次回彈補償，合格率從20%左右升至接近90%。

　　另一是 “棱線扭轉(S)” 功能，該功能需要有一個回彈變形前的零件原始曲面，以及該零件上一條連續的扭轉棱線。執行命令之后會在扭轉棱線上自動產生一系列垂直截面，并且各個截面的角度都可自由定義。僅僅一條命令即可將所需變形曲面生成，效率非常高。

　　這里可另外舉一個說明利用該功能做回彈補償?shù)膶?shí)例。本例根據經驗要將圖中零件綠色部分的形狀延棱線形狀向內做3°的回彈補償角。有CAD造型常識的工程師可以很容易看出，通常的CAD軟件用一次操作命令是不可能完成的，弄不好要花費一兩天的時間。而應用“棱線扭轉(S)” 功能，一條命令可以搞定。

　　通過以上兩例我們可以看出，應用ThinkDesign的GSM功能做沖壓件的回彈補償對應于通常一般的CAD軟件是一個很好的補充。可以說ThinkDesign的GSM功能不失為一種高效，準確，理想的做沖壓件回彈補償利器。
