國產CAD軟件近年來發展很快，但相比國外同類軟件，國人對國產CAD軟件的了解是遠遠不夠的。要想振興民族軟件產業，我想最關鍵的還是廣大用戶首先要了解國產軟件、應用國產軟件，離開這一點，一切都是空談。為此，我趁著國產CAD品牌的代表——中望CAD2009已正式推出的機會，向大家逐一介紹中望CAD2009的功能特點，以便大家更好地認識、使用國產軟件。

　  在本文，我將與大家探討如何應用中望CAD2009來實現模板的創建與視口的應用。

　　在我們應用的中望CAD軟件中，我們會看到整個的一個繪圖界面有兩個部分，一個是模型空間(Model)，還有一個就是布局空間(Layout)。我接觸的很多設計師都有一個習慣，就是應用布局空間進行繪圖，其實這是一個錯誤的做法，布局空間的應用是在打印上，而不是在繪制圖紙上。

　　在現在越來越多的專業軟件存在的CAD世界里，對于平臺來說，那只是專業軟件的的一個載體，在專業軟件中，我們可以進行各種圖形的繪制，可以直接應用專業軟件給我們定制好的圖層、線型、或者是標注樣式。但是對于一些進行設計相對簡單，對于平臺操作要求比較多的用戶，平臺的功能強大，對于平臺功能了解深刻，無疑對自己的設計有著重要的意義。下面我就將進行二維圖紙建模的最開始操作，以及最后一步操作為大家進行介紹。

　　一 模板的創建

　　1 模板的作用

　　模板是我們繪制圖紙過程中的一個重要組成部分，它能夠?qū)⑽覀兘?jīng)常使用的圖層，線型，標注樣式，以及圖框保存起來。并且模板文件會以.dwt的格式存儲在軟件中，我們在進行應用的時候可以直接進行調用。

　　2 模板基本內容的定制

　　在我們應用模板的時候我們可以看到，在模板文件中我們可以直接應用他的圖層和標注樣式，這是在制作模板的時候，通過人為定制進去的，下面，我就簡單介紹一下在ZWCAD中如何定制圖層和標注樣式。

　　Ps:以下所有操作,都是在軟件的布局界面操作。

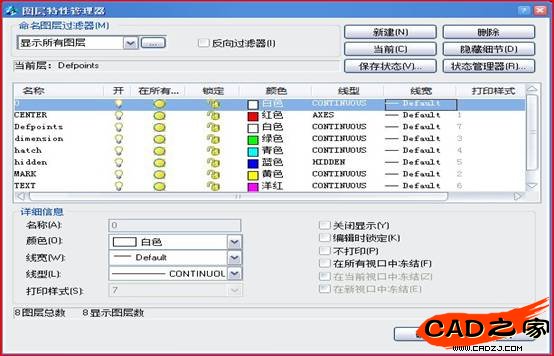

　　打開軟件，我們可以在整個界面的上方看到圖層的工具條，我們點擊圖層特性管理器按鈕，進入軟件的圖層管理器界面。在這個界面中，我們可以進行圖層名稱，顏色，線寬等各個樣式的設置。如圖1

　　圖1

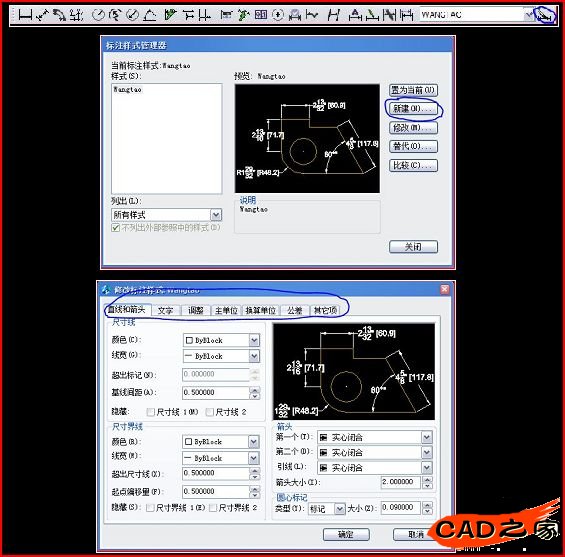

　　對于標注樣式的確定也比較簡單，我們只需要點擊界面中的標注工具條中的圖標就可以，當然我們也可以在樣式工具條中，或者標注菜單中，我們都可以找到標注樣式管理器，在這個里面，我們只需要將我們需要的內容進行設定就可以了，如圖2

　　圖2

　　3 進行圖框的屬性設定

　　這一點很重要，這個對于我們進行圖框內容填寫很重要，這一點可以為我們以后的工作節省很多時間。

　　首先，我們先進行圖框的基本框架的繪制，這一點很簡單，只要我們按照標準將圖框的大小，標題欄的位置以及尺寸確定下來就可以了。

　　圖框繪制好之后我們需要一個重要步驟的操作，就是對需要在繪制圖紙時填寫的內容進行屬性的定義，下面我們來看一看如何進行屬性定義。

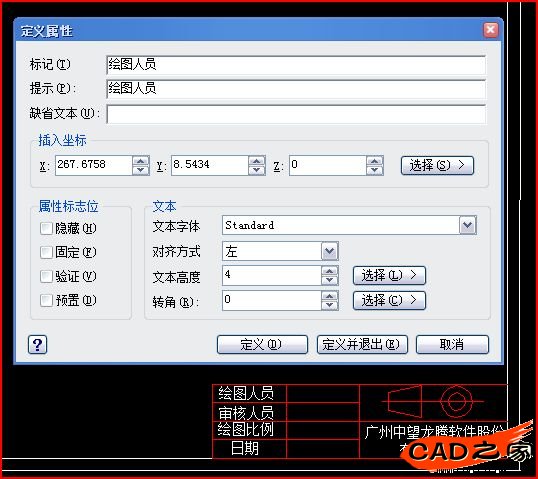

　　如圖3，我要對其中的標題欄的繪圖人員這一項進行屬性的定義，我們就需要輸入命令att，這樣會調出來定義屬性對話框，我們將對話框中的標記和提示填寫成繪圖人員，將提示刪除或者寫入我們需要提示的內容，然后點擊選擇。

　　圖3

　　點擊選擇，我們選擇這個內容需要填寫的地方，并且將我們需要的文本高度填寫在文本高度這一欄。點擊定義并退出。

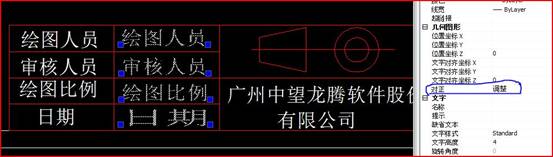

　　然后我們選擇我們定義好的屬性文本，然后點擊屬性管理器，將對齊方式更改為調整，然后我們調整這個文本在圖框中的一個最大范圍。如圖4

　　圖4

　　定義調整范圍會避免我們再填充內容的時候出現文字超出框的范圍的情況。

　　4 定義塊

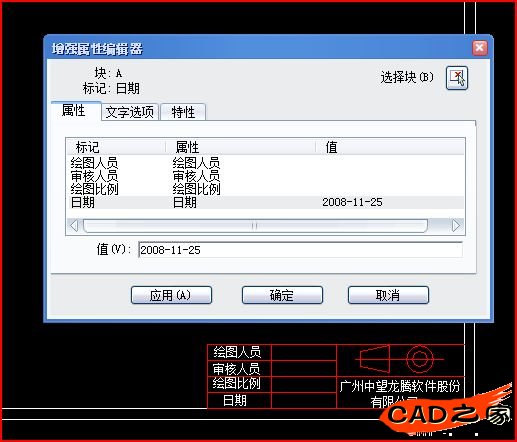

　　我們將繪制好并且定義好屬性的圖紙進行寫塊的操作，名稱根據自己的需要定制。如果我們需要填寫內容，我們只需要雙擊這個塊，就能調出超級屬性塊的窗口，我們可以在里面直接添加內容。如圖5

　　圖5

　　這些工作都做好之后，我們就可以進行保存，保存的時候要保存城.dwt的模板格式，然后將這個模板存入到ZWCAD的Template文件夾中，下次再繪制圖紙的時候，我們就可以調用這個模板了。

　　二 視口的應用

　　視口是和布局配合使用的一個非常好的工具，他可以將我們在模型空間繪制的圖紙?zhí)砑拥讲季挚臻g，并且還可以進行一些其他的操作。具體如下：

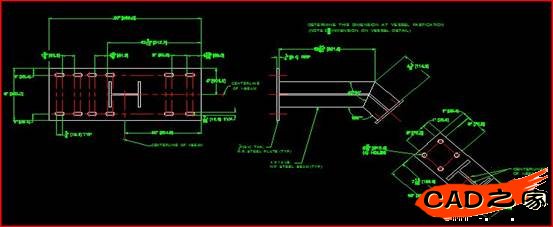

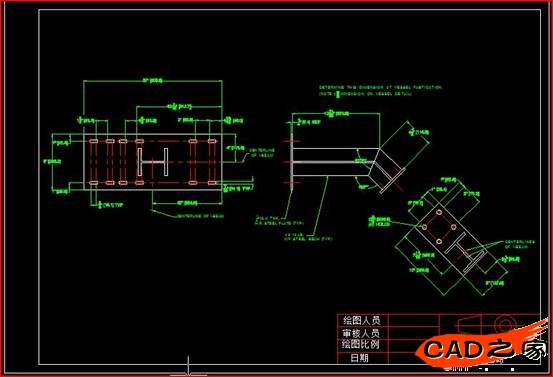

　　我們新建圖紙，選擇我們剛才定制好的模板，然后在圖紙的模型空間進行圖紙的繪制，在這種情況下我們有一個好處就是我們可以按照1：1繪制圖紙，因為在布局空間進行模型空間圖紙加載的時候可以直接定制比例。如圖6

　　圖6

　　我們繪制好圖紙的時候?qū)D形切換到布局空間，然后選擇圖層，這個圖層 一定要在定制模板的時候定制為不打印，然后我們選擇視口工具條的單個視口，然后選擇圖框的內部范圍，這個范圍就是我們顯示模型空間圖紙的范圍。這樣操作之后就能將模型空間的圖紙顯示到布局空間中。如圖7

　　圖7

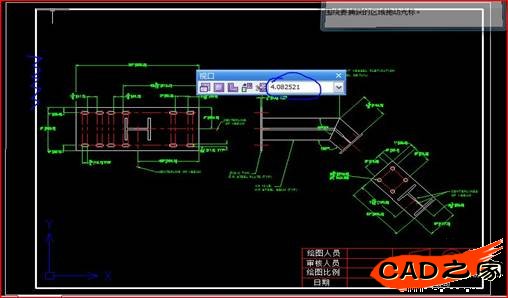

　　如果我們覺得圖形添加到空間的比例不合適，我們需要進行兩步操作，首先要將光標在圖框內部進行雙擊，這個時候，視口的范圍會亮顯，并且視口工具條也會顯示出現在圖形在是口中的比例，我們可以進行調整。如圖8

　　圖8

　　調整好比例后，我們雙擊圖框外部，這個時候，我們就不能夠?qū)D紙中的東西進行改動了。這樣，一個帶有圖框的圖紙就繪制好了，并且繪圖比例我們可以直接進行設置。

　　特別提示：

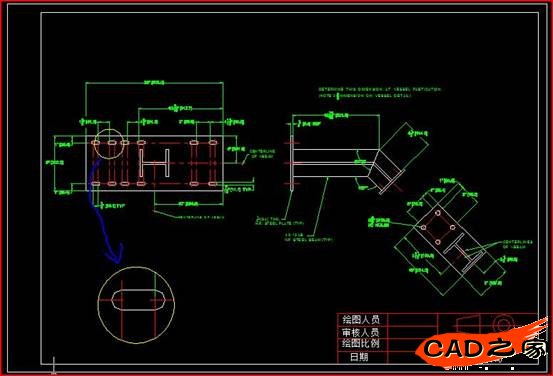

　　應用視口功能，我們可以進行局部放大圖的操作，我們可以在布局空間在創建一個視口，只要讓這個視口顯示模型空間圖形，我們就可以看到局部放大的圖形。如圖9

　　圖9

　　以上就是應用模板和視口功能進行圖紙二維建模，當然，如果我們有很多種尺寸的圖紙要打印，我們可以將模板中的布局多建立幾個屬性圖框，這樣就可以解決我們的問題。并且應用視口功能，我們可以在繪制圖紙的時候按照1：1的比例進行繪圖，并且可以在圖框中生成其他比例的圖紙，希望這個文檔，能夠給大家?guī)硪稽c啟示。
