本文介紹了ThinkDesign的精益設計相關內容。

　　本文以國內某汽車企業的ThinkDesign項目為例，簡述一下ThinkDesign在汽車行業的應用。該汽車企業多年從事整車和汽車零部件的生產，下設有專用車、輕型車、車橋分廠、車架分廠、內飾件、汽車專用件和房地產等近十余家子公司。主要產品有輕卡、流動舞臺車、流動售貨車、流動讀書車及電動車等整車以及車架、車橋、座椅等零部件。

　　主要技術困境及解決方案

　　1.設計流程需要連續

　　在引進ThinkDesign三維設計系統前，該企業使用AutoCAD、NX和Pro/E等設計產品，不同部門、不同設計人員之間往往使用不同的3D設計軟件，而使用DWG文件作為信息傳遞的一般介質。由于不同CAD系統的阻隔，整個設計流程出現了斷層，3D 數據不能得到充分地利用，整個設計環節中存在大量的重復勞動。

　　ThinkDesign是一款覆蓋工業設計、工程設計和工模具設計三個階段的3D CAD軟件，支持從一張草圖開始的到加工產品所需的模具設計的整個設計流程(見圖1)，不同部門之間的數據傳遞均可在同一CAD平臺上進行。概念設計師完成的3D模型可以直接傳遞給工程設計師、工程設計完成后的模型可以直接傳遞給工藝設計師。以前需要多個CAD系統完成的流程現在在一個CAD系統中便可完成。整個過程數據的傳進流暢而安全，不必再擔心模型在不同CAD系統之間轉換發生的數據丟失，也不必再需要重新構建模型。

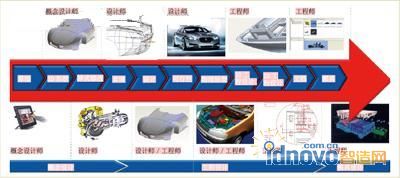

圖1 汽車研發流程

　　2.有大量2D數據需要利用

　　同國內的許多制造業企業一樣，經過幾十年的積累，該企業存在大量的2D歷史數據。隨著計算機技術在制造業應用的不斷發展，對三維模型的需求不斷增強。另外，從產品設計的繼承性上來說，也需要能夠快速、有效的利用2D歷史數據，以縮短設計周期，加快面市速度。

　　ThinkDesign的2D轉3D功能恰好可以很好地解決該問題。ThinkDesign可以直接無損讀取DWG格式的文件，能夠識別DWG文件中的圖層、線型、中文字符、尺寸及塊等各種圖形元素。

　　可以直接將讀取的DWG文件拖拽到3D環境中，利用各種圖形信息快速生成3D模型。ThinkDesign采用的是一種交互式的轉換方式，充分發揮了人在轉換過程中的主導作用，摒棄了全自動的轉換方式，從而適應了任意復雜的工程圖紙。圖2所示的便是某零件的轉換后的模型。如果有新的設計需求，還可以對此模型進行修改。

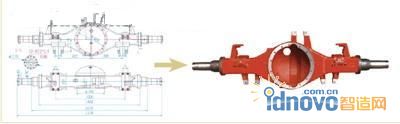

圖2 2D轉3D示例

　　3.復雜零件構建困難

　　在汽車設計中，存在大量復雜的汽車零部件，其既具有曲面的特性——復雜薄壁結構，又兼具有實體的特性——大量的孔、槽、筋條、圓角等特征，構建起來非常困難。

　　ThinkDesign提供了多種建模的方式與集成的建模環境。復雜零件即可利用ThinkDesign的實體與曲面“混合”的建模方式進行。通過特殊的特征“殼”，ThinkDesign的實體與曲面命令是可以完全互用的。對于復雜零件，可以充分利用實體與曲面建模的優勢完成模型的構建。既可以通過實體特征的堆砌完成模型的創建，也可以通過定義點、線的方式創建曲面，而且這兩種方式也可同時使用。這便極大地方便了模型的構建。

　　4.工業設計后期修改困難

　　在進行車體設計的后期經常需要更改3D模型，以往是一個非常麻煩的工作，設計人員需要調整曲線以及點的位置來調整曲面。當一個構成模型的曲面很多時，這項工作就會變得非常繁瑣而枯燥，而且調整后的曲面很難保證相互的連續性。而為了達到良好的設計效果對模型的調整是很頻繁的，因此，在工業設計界一般認為模型的修改比創建更重要。

　　為了突破以上技術瓶頸，ThinkDesign推出了GSM技術。GSM(Globe Shape Modeling)技術即全局形狀建模技術，是ThinkDesign所獨有的一種柔性化的快速修改技術。它向設計者提供了一種靈活、自由的修改手段，它解除了參數化的限制，允許其在任何時候?qū)δＰ瓦M(jìn)行更改而不必考慮各個特征之間的相互關系，并保證模型的原始“情感”。

　　圖3表示的是一個GSM變形的實例。在這個案例中，用戶需要加長車體尾部(圖中紅色部分)，同時保持變形后整個車體曲面的連續性不變。車體尾部是由許多塊曲面構成的，使用曲面修改工具修改有困難，因為盡管單獨的曲面可以操作，但相鄰的修整曲面的連續性實際上是不可能保持的，通常會導致模型分離，而GSM功能則可以很好地解決以上問題。

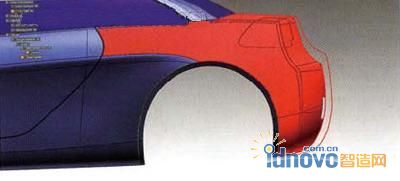

圖3 GSM變形前

　　GSM的應用非常簡單，只需要簡單的4步：確定當前情況;確定設計目標;設置參數和更新模型。

　　對于模型當前的情況現在非常清楚，即圖3所示狀態;設計目標就是想到的變形效果，在ThinkDesign表現為“目標曲線”，即圖3中已定義好的紅色曲線，與相對應的還有一條“原始曲線”，在圖3中與車體尾部曲面相重合，設計的目標就是要使車體尾部由“原始曲線”的位置變形到“目標曲線”的位置，而保證車體的整體曲面連續性不變。在“原始曲線”與“目標曲線”定義完成后，我們可以定義曲面的連續性、保留不變的部分等。當以上的設置均完成后，更新模型即可。

　　圖4顯示的是變形后的效果，從中可以看到：車體尾部已加長，構成車體尾部的所有曲面均參與變形，變形后的車體仍然保持良好的曲面質量。

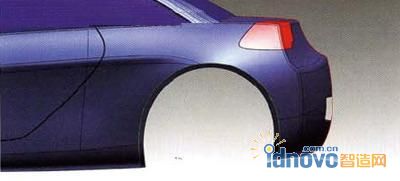

圖4 GSM變形后

　　全局形狀建模是一個突破性技術，有很大范圍的、實際的并且強大的應用，極大地提升了設計者和工程師的創造力，提高了生產力。以前不可想象，但現在設計者能夠非常輕松地對CAD模型做后期修改，同時，GSM還使設計者能夠用簡單、直接的方法創建復雜的曲面。GSM技術為設計師提供了一種柔性化的設修改手段，使設計師徹底擺脫了參數以及歷史特征的限制，可以使設計師把主要精力放在產品的形狀上。GSM是一項設計技術的巨大變革。

　　結語

　　目前，隨著ThinkDesign的深入應用，該企業理順了企業的設計流程，各部門間的數據得到了有效整合，而且突破了困擾企業已久的歷史2D數據的利用、復雜模型的構建以及工業設計后期修改等技術瓶頸，企業的設計能力及管理水平均有明顯地提升。ThinkDesign今后也必將為企業帶來更大的效益。
