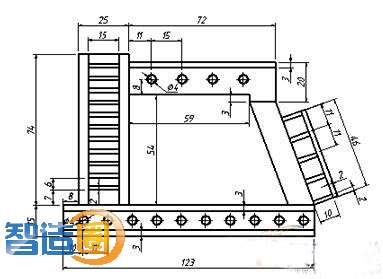

繪制圖5-70所示的圖形。該圖形可認為由4個部分組成,每一部分的形狀都不復雜。作圖時,先分別畫出這些部分(傾斜部分可在水平或豎直方向繪制),然后用MOVE、ROTATE或ALIGN命令將各部分“裝配”在一起。
5-70利用“裝配法”畫復雜圖形
1. 打開極軸追蹤、對象捕捉及自動追蹤功能。指定極軸追蹤角度增量為90°;設定對象捕捉方式為“端點”、“交點”;設置僅沿正交方向自動追蹤。

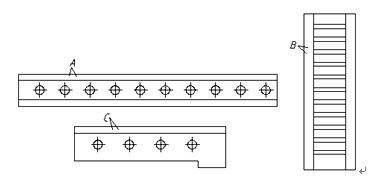

2. 用LINE、OFFSET、CIRCLE、ARRAY等命令繪制圖形A、B、C,如圖5-71所示。
5-71畫圖形A、B、C
3. 用MOVE命令將圖形B、C移動到正確的位置,如圖5-72所示。
5-72移動圖形B、C
4. 繪制線段D、E,再畫圖形F,如圖5-73所示。

5-73繪制線段D、E及圖形F
5. 用ALIGN命令將圖形F“裝配”到正確的位置,如圖5-74所示。

5-74把圖形F“裝配”到正確的位置


下載 (17.72 KB)
2009-9-1 23:47
5-70利用“裝配法”畫復雜圖形
1. 打開極軸追蹤、對象捕捉及自動追蹤功能。指定極軸追蹤角度增量為90°;設定對象捕捉方式為“端點”、“交點”;設置僅沿正交方向自動追蹤。
2. 用LINE、OFFSET、CIRCLE、ARRAY等命令繪制圖形A、B、C,如圖5-71所示。

5-71畫圖形A、B、C
3. 用MOVE命令將圖形B、C移動到正確的位置,如圖5-72所示。

5-72移動圖形B、C
4. 繪制線段D、E,再畫圖形F,如圖5-73所示。

5-73繪制線段D、E及圖形F
5. 用ALIGN命令將圖形F“裝配”到正確的位置,如圖5-74所示。

5-74把圖形F“裝配”到正確的位置
