斜率分析命令∶ Analysis -> Face ->Slope 是為設計澆鑄件注塑模的零件使用的功能。

　　操作步驟∶

　　選擇Analysis->Face->Slope…

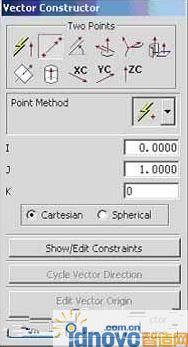

　　圖1 矢量構造器

　　用圖1 Vector Constructor 對話框定義測量斜率的相對矢量，該矢量必須相應于實際拔模方向。

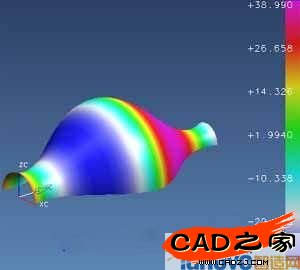

　　圖2 斜率彩色云圖 (拔模方向∶YC)

　　選擇被分析的表面，可以用繞部件拖拽一矩形方便地選擇所有面。如圖2所示選中的面被上色，在圖形窗口顯示一彩色條碼(顏色-斜率) 。

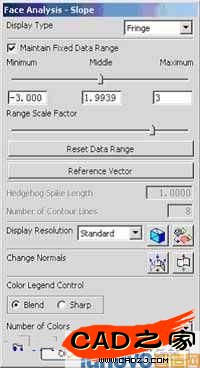

　　圖3 斜率分析對話框

　　如圖3所示改變范圍的最大與最小值到可接受值，如-3到+3，選擇Apply。斜率彩色云圖更新如圖4所示，允許你更方便地識別斜率。

　　圖4 縮小斜率分析范圍的彩色云圖 (拔模方向∶YC)

　　斜率為零處為分模線。正值的表面不可拔模 (粉紅色與黃色) ，斜率為負值的表面可拔模 (藍色) 。
