要求：

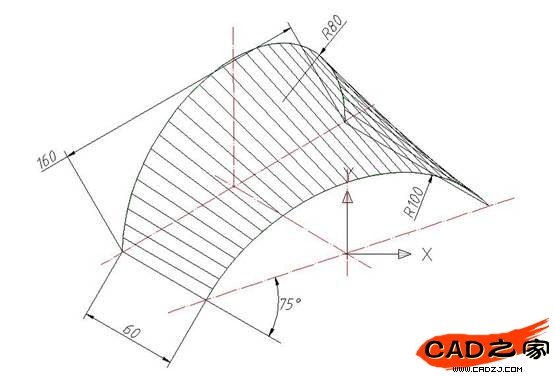

　　1.按下圖所示形狀和尺寸用中望CAD作出曲面造型;

　　2.建立四個視口,并設置視點,視點的坐為:(0,-1,0),(-1,0,0),(0,0,1),(-1,-1,-1);

　　第一步：準備

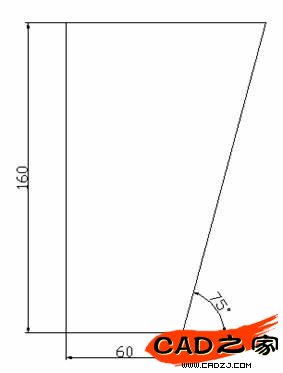

　　1.根據已知條件可以用中望CAD在俯視圖中先畫一個四邊形，

　　其中四邊形的兩條邊是已知的，第三條邊與其中一條邊的夾角也知道，所以第四條邊也很容易定下來。

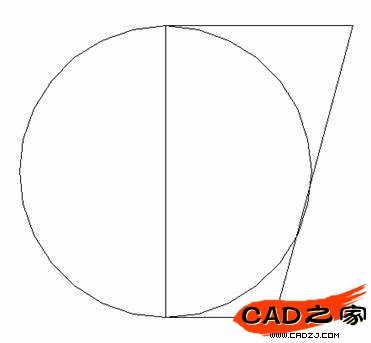

　　2.再畫一個半徑為80的圓，其中心點在160這條邊上，

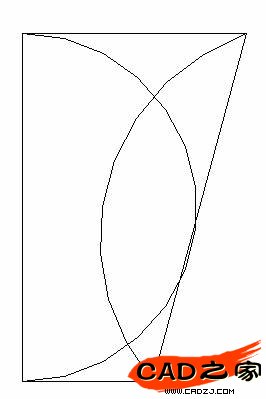

　　利用160這條邊來修剪圓，然后用“起點、端點、半徑”的方法畫出半徑為100的弧，如下圖，第一步的準備工作基本完成了。

　　第二步：造型

　　現在可以進行第二步的操作

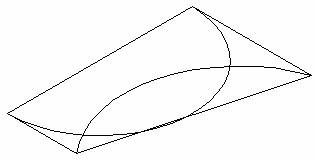

　　1.為方便觀察，切換到東南等軸側視圖

　　2.使用三維旋轉命令旋轉兩段弧，使其變立體，先旋轉半徑為80那條，命令欄顯示如下：

　　命令: rotate3d　　　　　　　　　　　// 在命令欄輸入rotate3d命令

　　選擇旋轉對象:　　　　　　　　　　　// 選擇半徑為80的圓

　　選擇集當中的對象: 1　　　　　　　　// 在命令欄提示已選中一個對象

　　選擇旋轉對象:　　　　　　　　　　　// 因?yàn)橹恍D(zhuǎn)一個對象，所以回車確定

　　選擇一段弧, 圓, 橢圓, 直線, 二維或叁維多段線分段:　　//選擇160那條直線為參照

　　指定軸上的第一點或定義軸依據 [對象(O)/上次(L)/視圖(V)/X軸(X)/Y軸(Y)/Z軸(Z)/兩點(2)]: o　　// 在命令欄輸入O。使用“對象”選項

　　選擇一段弧, 圓, 橢圓, 直線, 二維或叁維多段線分段: 指定旋轉角度或 [參照(R)]:90　// 輸入旋轉角度90

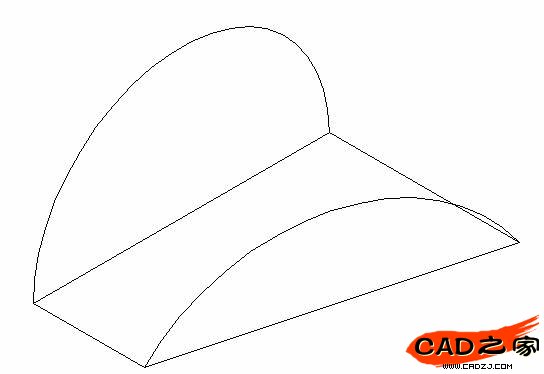

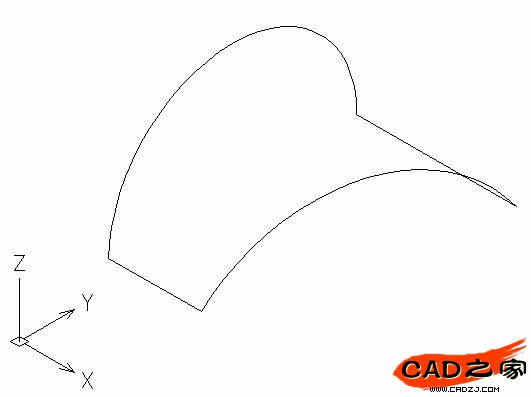

　　重復這上一步，在旋轉半徑為100的弧，得到以下圖形，

　　3.刪除兩條平面的直線

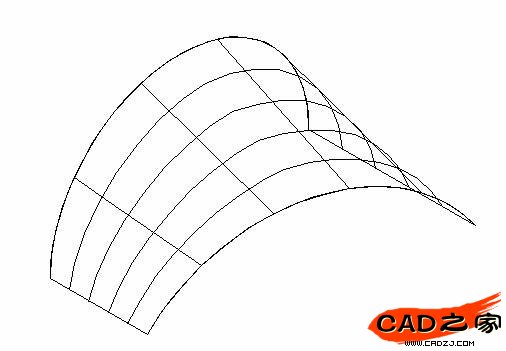

　　4.利用[繪圖]——[曲面]——[邊界曲面]命令，依次拾取四條首尾相接的邊，生產一個曲面，如圖：

　　第三步：標注

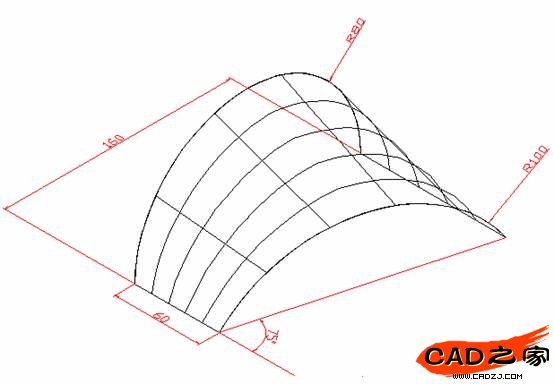

　　基本形狀形狀創建完后就可以對其進行標注了，可以利用線性標注、角度標注和半徑標注把題目中的已知條件都標出了。

　　第四步：觀察

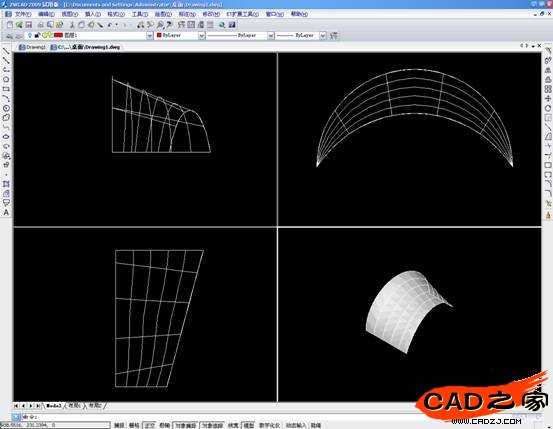

　　1、根據題目中第二點要求，首先創建4個視口，具體位置在[視圖]——[視口]——[四個視口]

　　2、然后用[視圖]——[三維視圖]中的[視點]命令，分別在四個視口創建視點，這樣就可以完成這個題目了。
