中望CAD的變量和AutoCAD的變量還是有些小小的不同。CAD的變量也就是一些CAD命令,在CAD里面同樣起著舉足輕重的作用,我們?cè)谑褂肅AD時遇到的問題不少是由于變量的設置引起的,接下來與大家分享一些常見的CAD變量設置的不同表現。

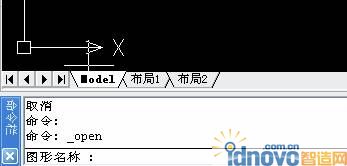

一.在使用中望CAD打開或保存命令時,有時會出現如下圖在命令行的提示,而非比較直觀的打開或保存對話框。

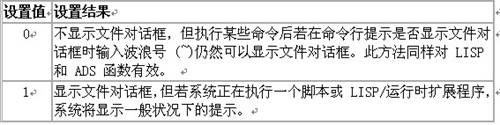

此問題便是Filedia這個變量來控制的,此變量是用來控制文件對話框的顯示。其設置如下顯示:
二.有朋友反應CAD圖紙只有3M多,但是在中望CAD里面使用鼠標滾輪來放大縮小或是移動圖紙時,文字始終很閃爍。這個問題也是由一個系統變量Zoomspeed來控制的。 將此變量的設置值更改為“0”后,文字隨著圖紙移動自動隱藏的現象。記住如果設置為“1”的話自動隱藏現象又會回來。

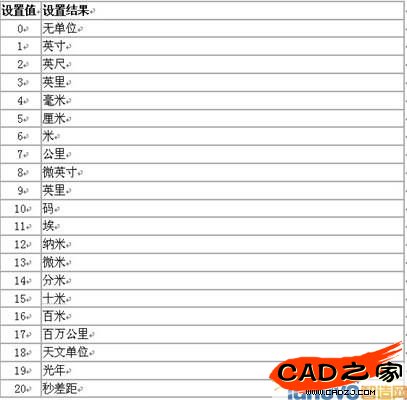

三.Insunits,此變量用來指定從設計中心將塊或圖像拖入到圖形中自動縮放的圖形單位值。常用到的為圖紙的公英制切換。它的設置值如下:
四.Wndlcmd,此變量控制命令欄的可見性和位置,它的設置如下
當命令欄被隱藏掉后,會有恐慌感,這樣怎樣才能執行CAD的命令呢?不必?fù)?dān)心,在中望CAD的狀態條上還有一個命令的相關提示說明,紅色框處便是。
