現在，世界上越來越多的CAD用戶和企業更關注設計的原創性，很多工程制圖與平面設計都只靠平臺完成。如此一來，CAD平臺本身功能的易用性和高效性就成為用戶共同關注的焦點了。下面將為大家介紹其中一個最常用的CAD輔助功能——面積查詢。

　　根據對象類型與數量，在CAD中進行面積查詢的方法大概有三種：規則簡單對象的面積查詢、不規則對象或封閉曲線面積查詢、多對象面積總和統計。

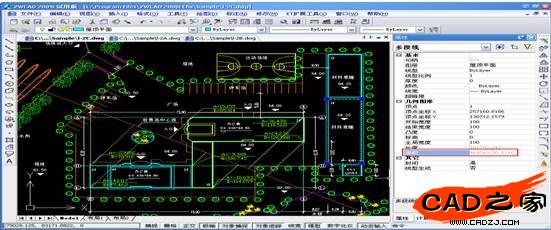

　　對于單一的規則對象如矩形、圓等，可以直接選中該對象，然后通過CTRL+1快捷鍵調出對象特性管理器，從中直接查看其面積。這種方法的優點是直觀和快捷，但是局限性在于只能查看到簡單的對象類型，對于不規則或經修剪合并的圖形則無法查詢。對于數量較多的此類對象的面積統計效率也比較低。

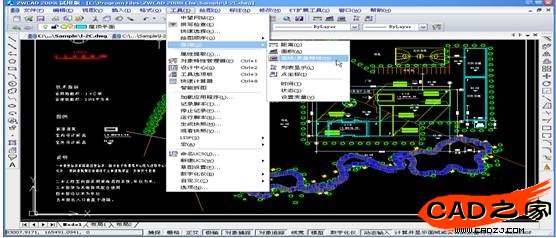

　　第二種常用的方法就是工具菜單中的面積查詢功能。該功能可以對單一對象的面積進行查詢，也可以將若干個對象的面積進行累加，較于之前的方法其面向?qū)ο蟮念?lèi)型更為全面。但是需要逐一手動添加參與統計的所有對象，無法借助CAD固有的框選和欄選操作一次性選擇多個圖形。

　　對于相交或重疊的對象通過交集或并集修剪后的圖形，一般只能先通過創建面域方能查詢其面積及其他質量特性，查詢結果可以通過快捷鍵F2調出的文檔窗口進行查看，也可以文本的方式進行結果數據的導出。

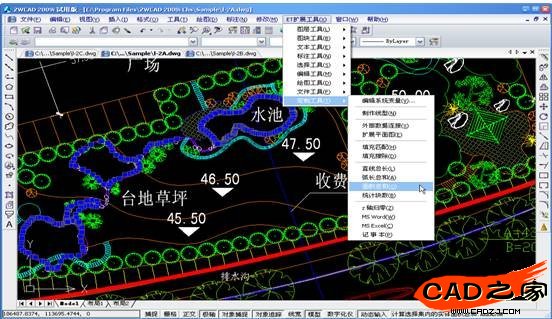

　　如果僅僅要對多個規則的圖形對象面積進行統計查詢，我們還可以通過ET擴展工具中的面積總和(areasum)實現，它可以通過傳統的框選和欄選操作，或者直接CTRL+A選中所有對象快速查詢并統計面積總和，但缺點是對于交集、并集等產生的組合圖形的面積仍需預先創建面域方能查詢得到。

　　盡管上述三種查詢面積的方法都各有優缺點，但如果在查詢時配合CAD的選擇工具仍可高效地進行面積統計。針對多個不同類型的對象統計，我們應用快速選擇(qselect)將需要統計的對象類型添加到選擇集中，也可通過排除在選擇集以外的方式篩選出需統計的數量較少的對象類型。

　　如果從事繪圖之初就可預見到需要進行面積統計，如平面設計或建筑工程制圖，可先通過圖層的劃分將對象或圖形進行劃分。通過圖層狀態的控制，可將無需參與面積統計的圖層先行凍結，即可輕松選中要查詢的對象選擇集了。
