題目要求：

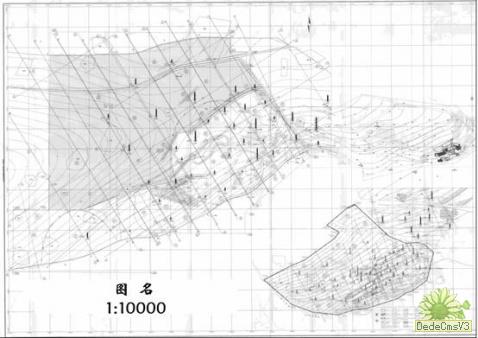

有一副1:10000的掃描圖（.jpg格式），方里網大小500×500m，用CAD繪制所有信息。掃描圖如下

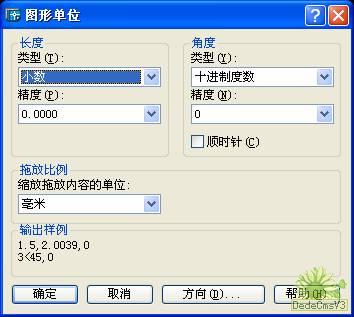

1.設置cad中的繪圖單位和比例尺。

單位：mm

比例尺主要通過繪制方里網格大小來確定。

2.繪制方里網

原圖比例尺為1：10000米=圖上距離：實地距離=X：500000毫米#p#分頁標題#e#

所以cad圖上方里網格大小為X=50毫米。

插入原圖圖片后，先測量一下圖片一個方里網格長度多少，比如是45000mm，那么就要通過對圖片進行縮放來使圖片上一個方里網格大小為50mm。縮放比例為：50：45000

做完這些，再用cad中的測量工具（或輸入命令：_dist）查看圖片的每個方里網格距離是否是50mm

如果是50mm就可以放心描圖了，比例尺就設置好了。#p#分頁標題#e#

3.首先分層，分層越多越好管理。

繪制方里網格、圖名、圖例、外圖框……。

幾個小命令

查詢距離：_dist

多線編輯:pedit（可以調整線寬、擬合……）

旋轉：_rotate

正交、捕捉工具也少不了啊。
