我知道有很多人在CAD繪圖之后，不會使用CAD的打印功能，基本上的情況是，CAD的打印功能和一般文檔的打印步驟是相近的區別在于，CAD的作圖屬于多圖層多線性多顏色作圖，這種作圖方式，主要是為了給CAD的文件的審核和修改帶來方便，但是，如果你沒有配置好打印樣式，會使繪制出來的CAD圖形打印出來的某些線條顏色特別淡，以致看不清。

       CAD圖紙打印設置圖文教程詳解

        第一步：打開你需要打印的圖
        而且在此之前，你必須先連上打印機，要不你問我怎么打印不出來，那我也沒辦法

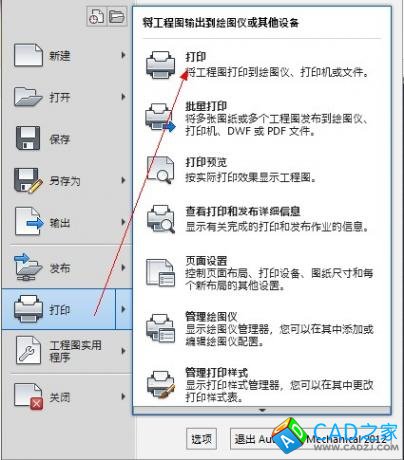

        在打開需要打印的圖之后，選擇打印按鈕，進入打印界面

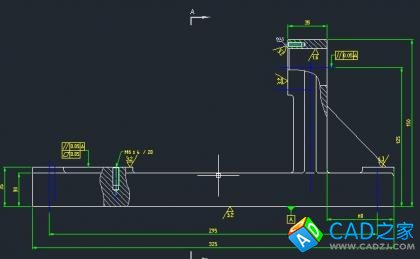

        這就是之前說到的，CAD作圖完成后，其實可以看到很多顏色的線條

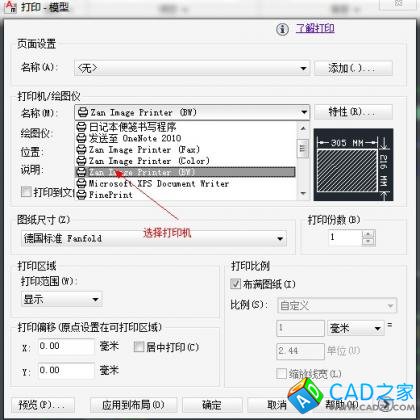

        第二步：在打印界面選擇打印機
        記住，不能抱著試著玩的態度，我隨便選個打印機就行，因?yàn)椋氵x錯了打印機，后面的紙型，就麻煩

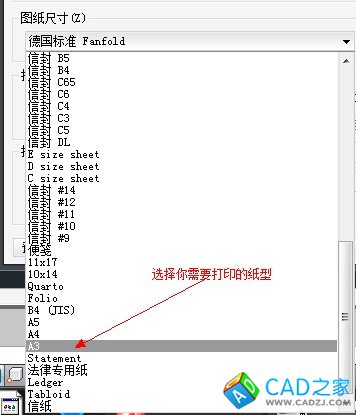

        第三步：選擇你要打印的紙型




        第四步：選擇打印范圍為窗口
        一般情況下選擇窗口，這樣可以精確控制打印范圍




        在選擇完窗口之后，打印配置界面會隱藏，又返回到繪圖界面，這個時候，用光標從左上到右下選擇你要打印的圖框

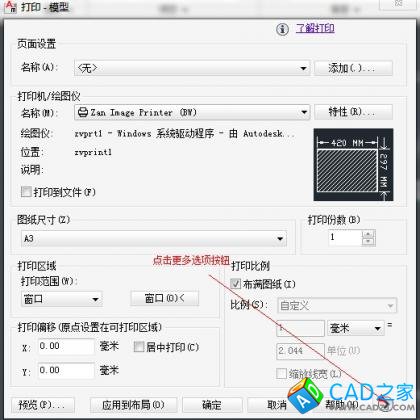

        第五步：選擇更多選項按鈕
        這一步是打印的關鍵，每次都最好確認一下高級選項

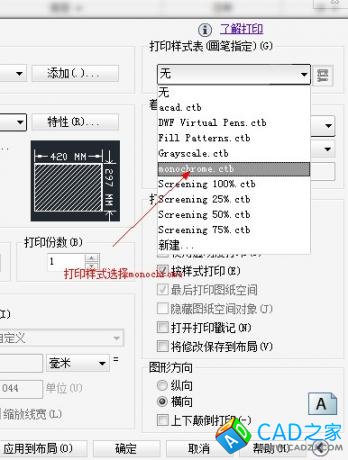

        第六步：在彈出的更多選項中選擇打印樣式
        CAD的打印樣式基本上無一例外的選擇monochrome，如果你選擇了別的，就會導致打印出來的很多線條顏色很淡

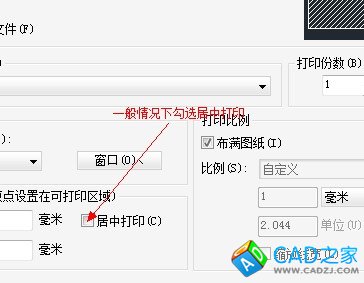

        第七步：選擇居中打印
        這一步是非必須的，但是一般情況下選擇居中打印




        最后你按下打印按鈕，開始打印作業就好了。
