現在網上查詢下該產品的長寬高，以便于我們?cè)趐roe畫圖的時候可以參照。

從實物來看，我們可以先分析和思考下再畫，實物是對稱的，我們可以畫出1/4然后鏡像合并實體化就可以完成。

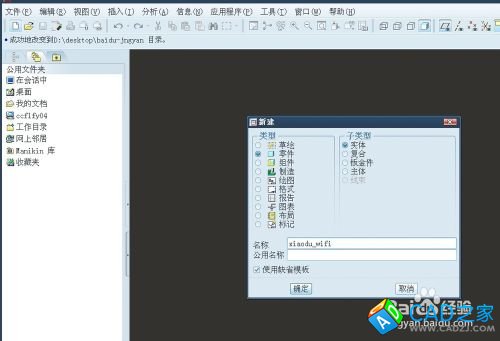

新建一個零件模型，名稱為xiaodu_wife

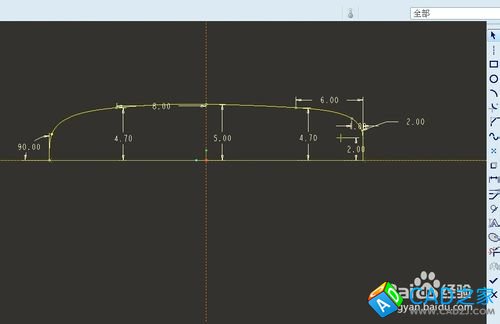

選擇top平面為草繪平面，草繪中間的一個1/4的草繪截面。因?yàn)槭蔷毩?xí)，截面沒那么精確。

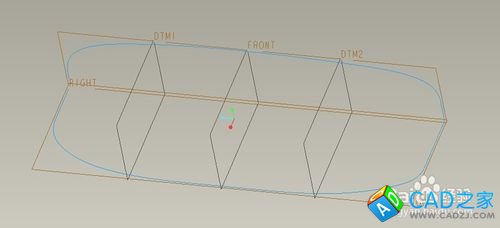

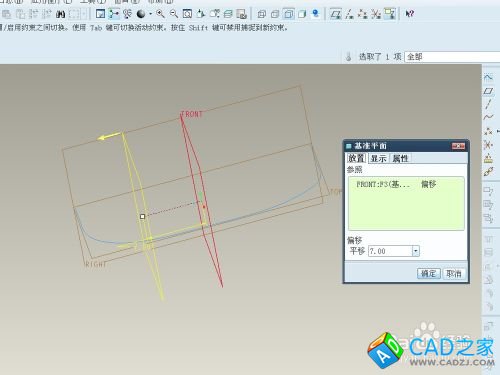

完成后，建立2個參考平面dtm1和dtm2，以便于建立后面的構造線。

建立2個端點，以便于后期參照用。

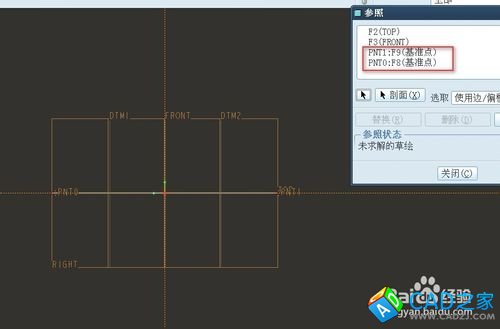

選擇right為草繪平面，然后選擇上面建立的2個點為參照。

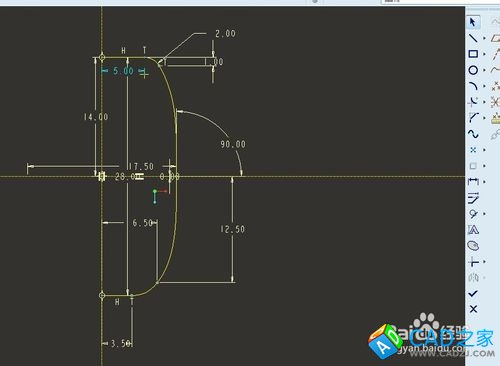

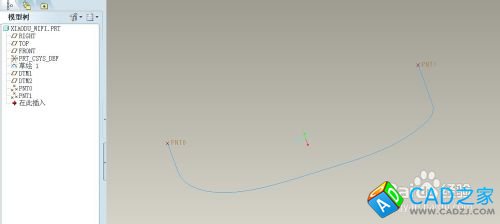

草繪出另一個截面的形狀，然后點擊確認，基本輪廓線就出來了?，F(xiàn)在構造線還需要增加以下。

中間的構造線一般都用“造型”命令。點擊造型工具。

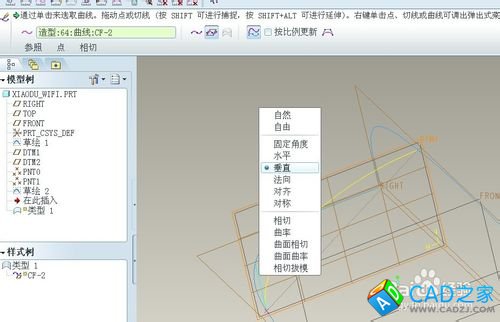

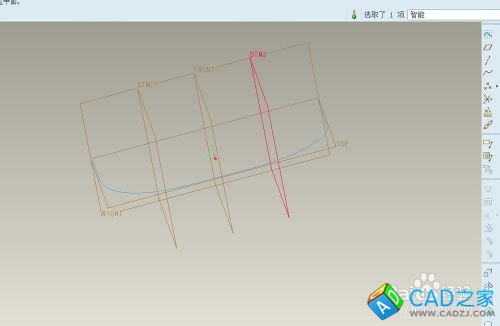

進入造型命令后，分別選擇剛才建立的dtm1和dtm2還有front為活動平面來建立輪廓線。注意是在平面上建立線，而且要進行約束。

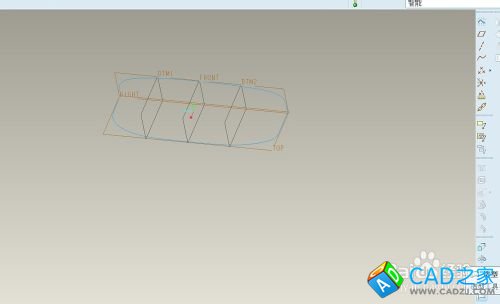

依次建立三個平面的曲線，如下圖，基本的構造輪廓線就算完成了。
