利用PROE的【混合曲面】功能做實體化切除，繪制如下零件：
-

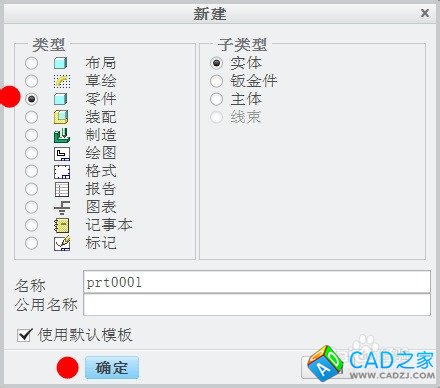

打開PROE軟件(這里以PROE的creo1.0版為例)，新建一副零件圖。
-

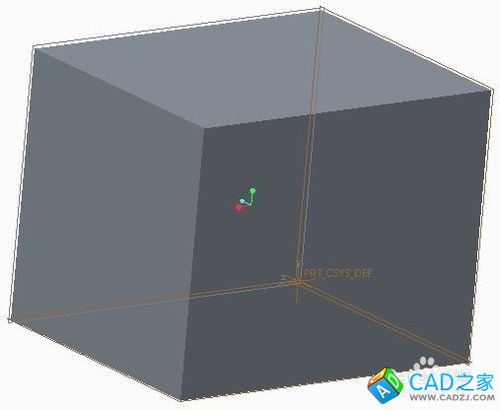

首先【草繪】一個矩形并【拉伸】，繪制一個立方體。
-

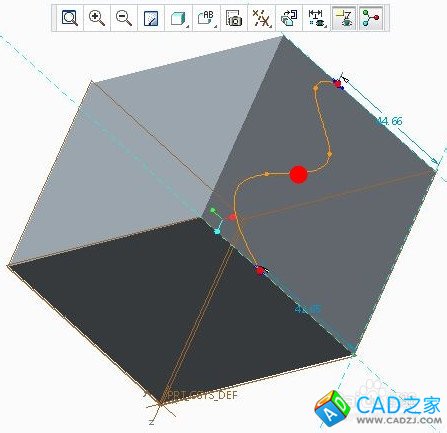

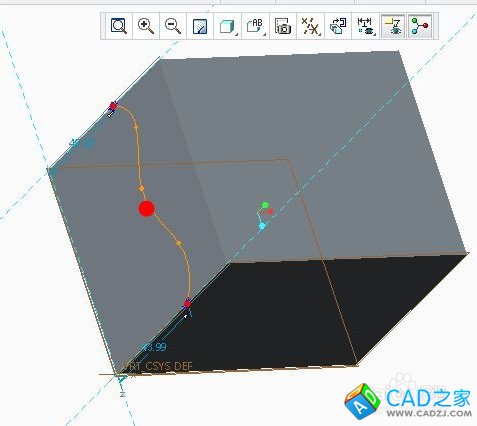

分別以零件左、右表面為基準，利用兩次【草繪】命令，在兩個面上分別草繪一條曲線。
-

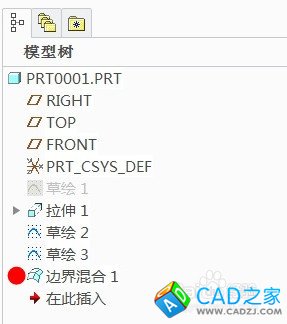

點擊上方菜單中的【邊界混合】命令，點擊【選擇項】，按住【ctrl】鍵選中兩條曲線，完成混合，打鉤確認。
-

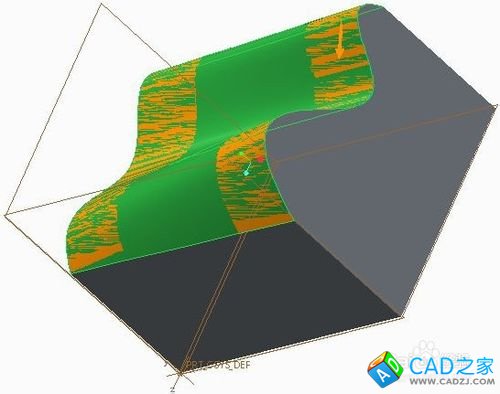

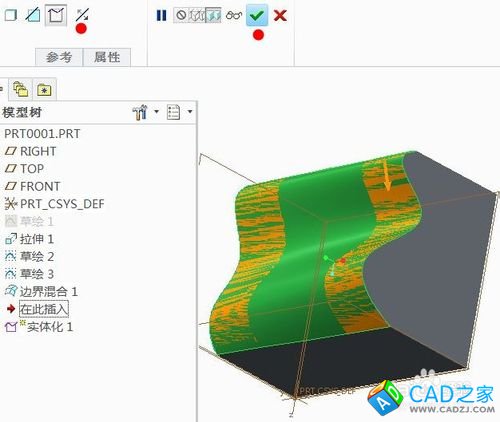

選中模型樹上的【邊界混合】，點擊上方菜單中的【實體化】命令，做實體化切除，選擇合適方向，打鉤確認。
