proe5.0復制幾何和發布幾何是母子關系，可以說有發布幾何才可能有復制幾何。那么怎么使用這2個命令了？

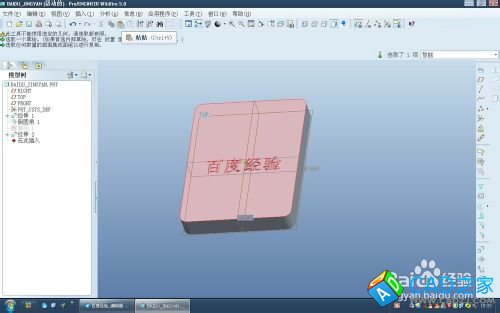

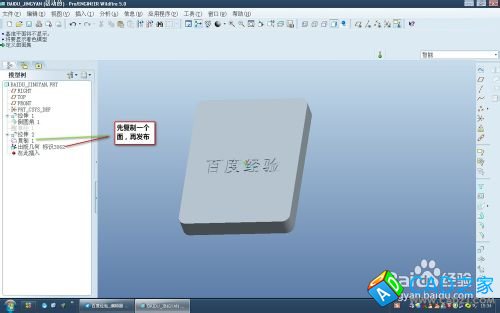

1. 首先要復制一個面，采用“復制”-“粘貼”命令產生一個曲面，



2.

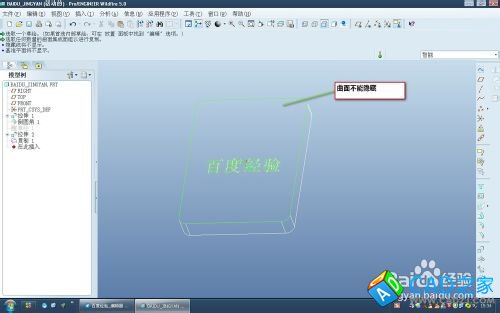

   不能隱藏曲面，打開線框模式，即可看到面沒有隱藏。


3.

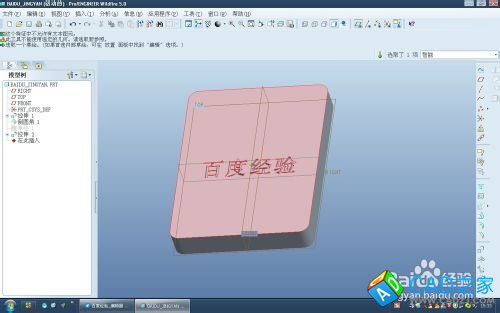

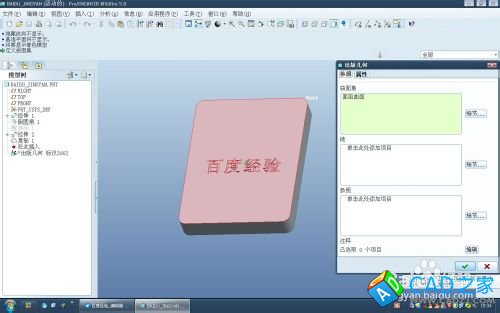

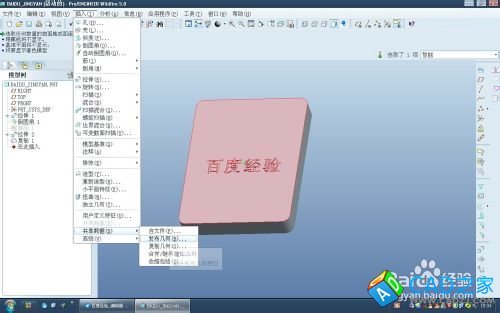

   選擇復制好的曲面，然后插入-共享數據-發布幾何。






4.

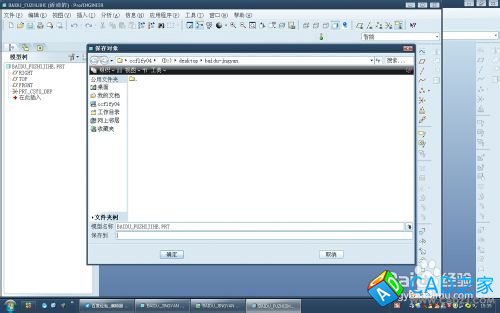

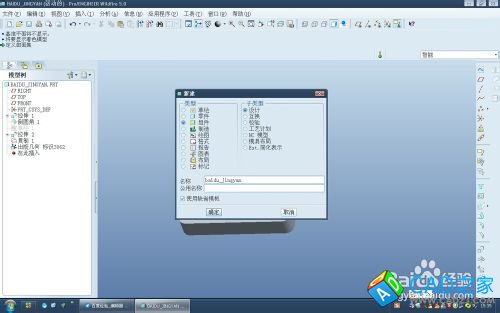

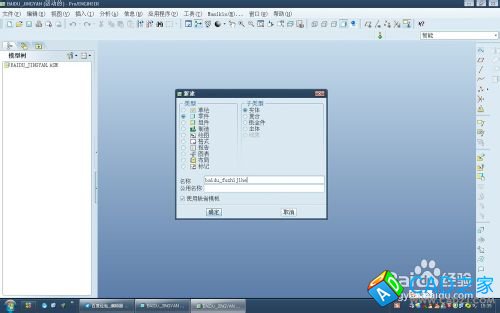

   新建一個組件（復制幾何用）和零件并保存，在組件激活狀態下才能調用復制幾何。






5.

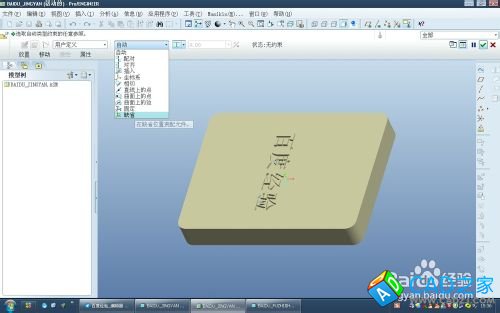

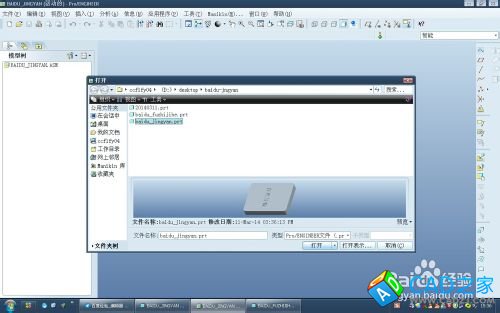

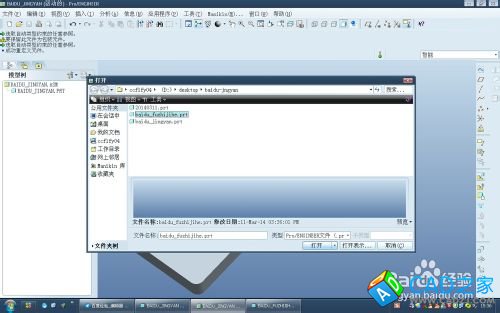

   然后在組件中缺省裝配2個零件。裝配過程中一定要保證發布幾何的曲面沒有被隱藏且保證唯一性。

   唯一性，就是復制幾何可以直接選擇這個，而不會選擇到其他發布幾何曲面上去。






6.

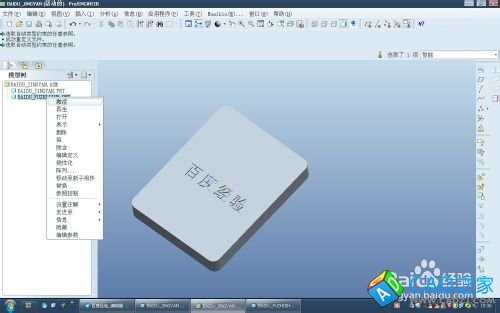

   在你想要復制幾何的實體上鼠標右鍵-激活。


7.

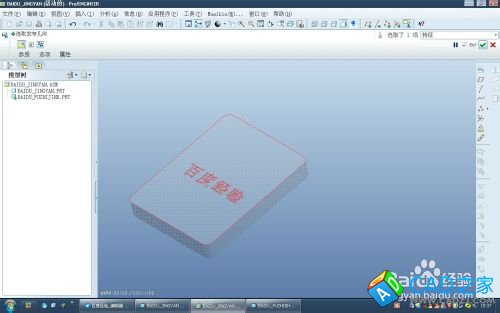

   插入-共享數據-復制幾何。選擇另外一個模型中已經發布幾何的曲面。




8.

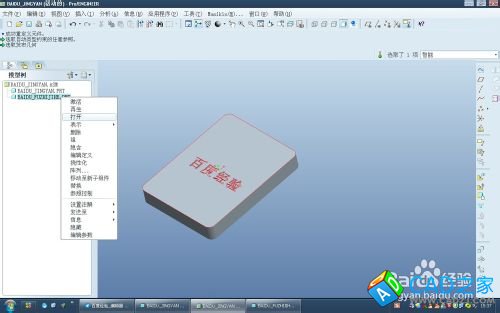

   右鍵打開已經復制幾何好的曲面，就可以看到復制幾何已經誕生了。
