Proe軟件跟AUTOCAD不同，畫圖尺寸是在你畫好之后才標的，因此對于一些先學習了AUTOCAD的同學可能會不大習慣，這里簡單事例如何畫固定尺寸圖元素。
-
-

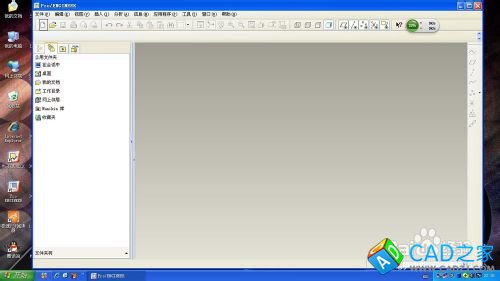

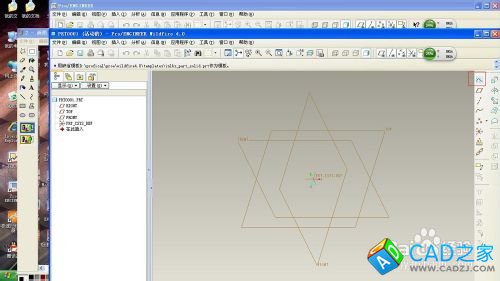

點擊紅框內工具，進入下一步。
-

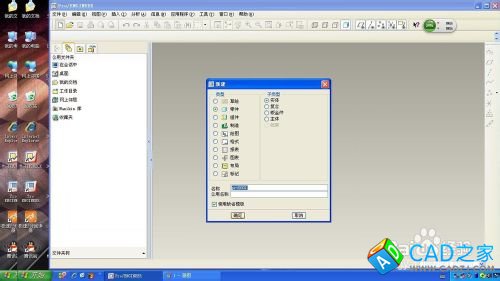

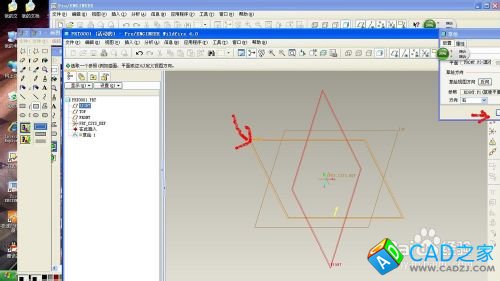

彈出一個窗口，選中任意一個面，作為草繪平面。
-

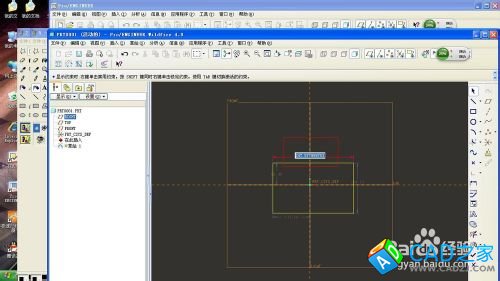

任意畫個圖形，這里以矩形為例。
-

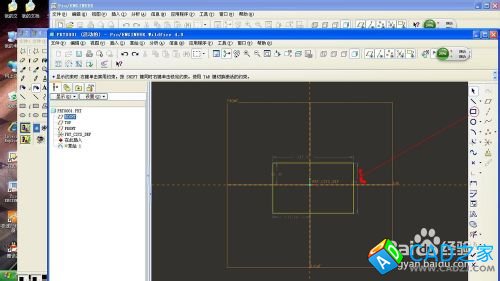

如果沒有顯示尺寸可點擊右上角從右往左第四個按鈕。顯示尺寸后點擊尺寸即可輸入尺寸大小。
-

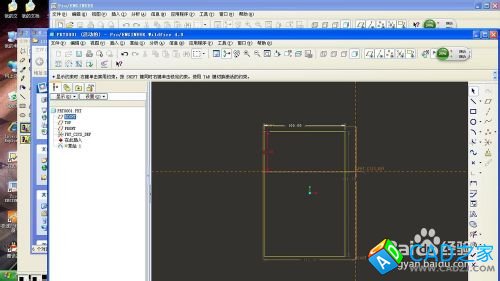

改變尺寸后的樣子。
