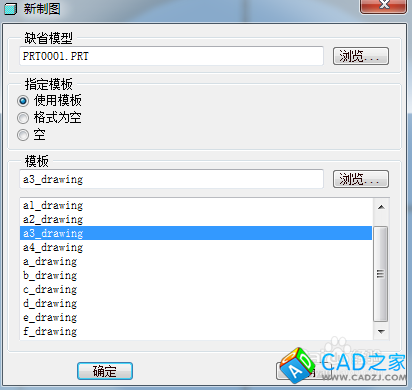

選擇如圖的a3模版，點擊確定

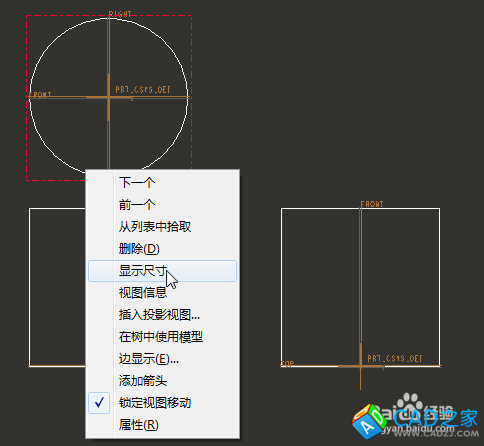

選中一個視圖，右擊，在彈出菜單選擇“顯示尺寸”

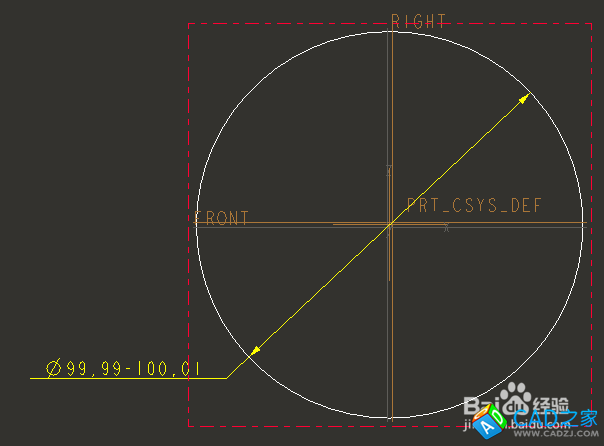

會顯示成這樣：

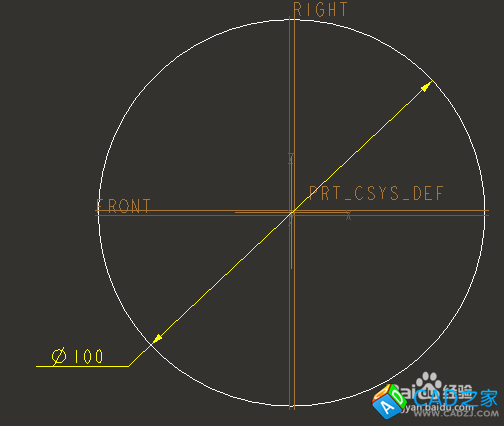

我們的目標是讓它顯示成這樣：
下面是修改方法：
點擊文件-屬性
在窗口右邊的對話框點擊"繪圖選項"
在彈出的窗口下方選項里輸入：tol_display 按回車
發現原來的值為 yes，將yes改為改為 no
點擊“添加/更改”，確定。
再點擊“完成/返回”
回到原來的視圖，滾動一下鼠標滾輪，就可以達到目的了。
Proe用a3模版創建繪圖默認尺寸標注顯示形式修改
時間:2014-06-26 05:50:41 來源:未知
