Proe5.0工程圖創建詳細視圖的詳細教程

時間:2014-06-27 11:25:53 來源:未知

Pro/Engineer是美國參數技術公司（PTC)旗下的CAD/CAM/CAE一體化的三維軟件,在國內產品設計領域占據重要位置

本文描述怎樣在Proe Wildfire5.0中創建詳細視圖。

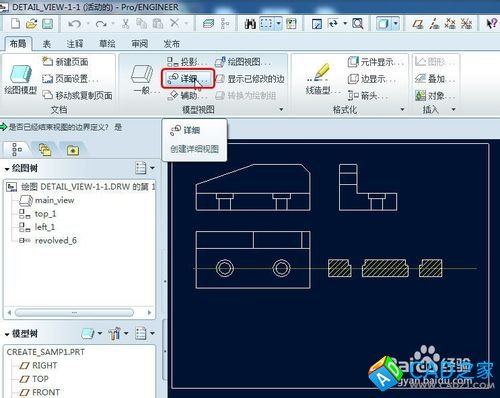

  1. 單擊【詳細視圖】

    Proe5.0工程圖之創建詳細視圖

  2. 在現有視圖上選取參照點

    Proe5.0工程圖之創建詳細視圖

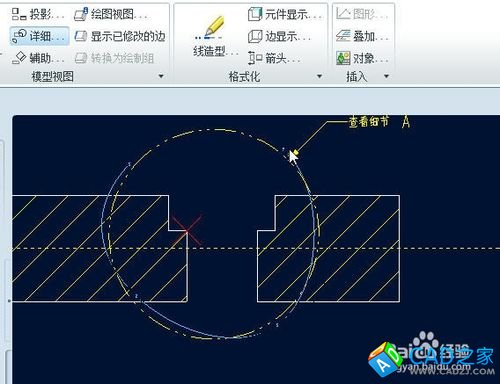

  3. 圍繞參照點繪制一樣條曲線。鼠標中建確定。

    Proe5.0工程圖之創建詳細視圖

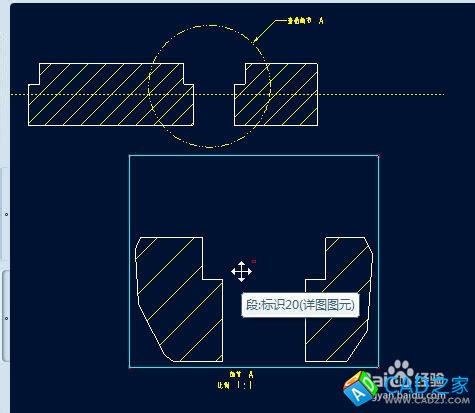

  4. 在恰當位置單擊鼠標左鍵，確定詳細視圖的放置位置。

    Proe5.0工程圖之創建詳細視圖

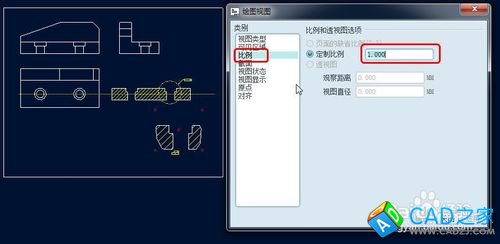

  5. 雙擊創建好的詳細視圖，可以更改詳細視圖的比例。

    Proe5.0工程圖之創建詳細視圖
