有些復雜的鈑金如馬鞍形墊片(圖1)，由于無法選取到基本的展開平面而無法展開，遇到復雜的鈑金可以嘗試三種方法進行展開，不過本文介紹另一種利用一種展平面組的方法進行展開——利用展平面組展開如圖1的鈑金件。

圖1

1)利用馬鞍型墊片外形創建曲面。

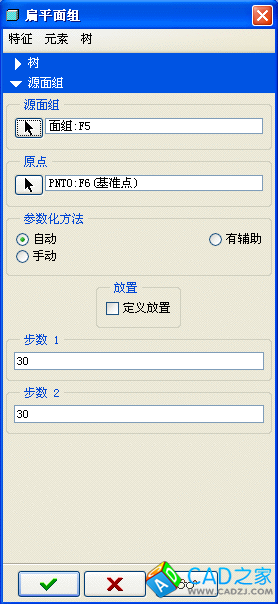

2)選擇菜單“插入→高級→展平面組”，出現“展平面組”對話框，如圖2。

圖2

3)然后選擇要展平的面組(第一步創建的曲面)并定義原點就可以把馬鞍型墊片的曲面展平，如圖3。

圖3

4)在對展平的曲面附加厚度，就成了展開的鈑金件了。

總結：該方法適用范圍廣（可以展平不規則曲面鈑金件），但對鈑金精度要求高的零件不能使用（不體現折彎系數），但可以給出近似的展開尺寸也有一定的工程應用價值。
