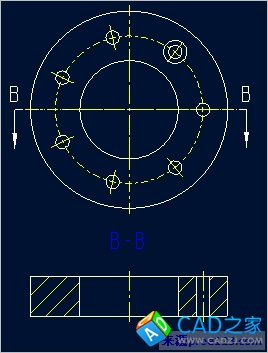

Proe工程圖中一般剖面視圖可以由一般視圖和投影視圖創建，本節將教會您創建圖1中的剖面視圖。

圖1

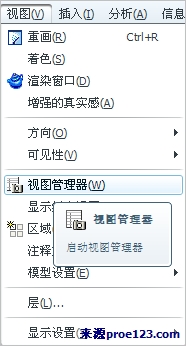

1、在Proe零件或組件模式下面，點選“視圖”菜單選擇“視圖管理器”，如圖2。

圖2

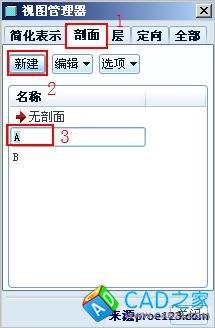

2、在視圖管理器中選擇“剖面”或者“X截面”(PROE3.0)，如圖3，新建剖面A。

圖3

3、前一步確定之后，在出現的菜單管理器中選擇“平面”->“單一”->“完成”。

圖4

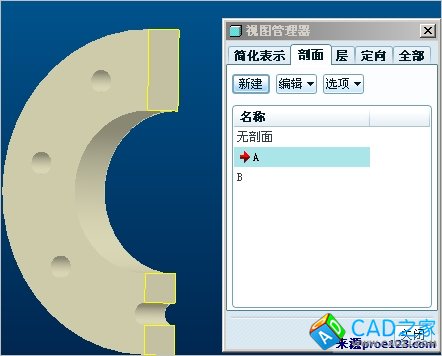

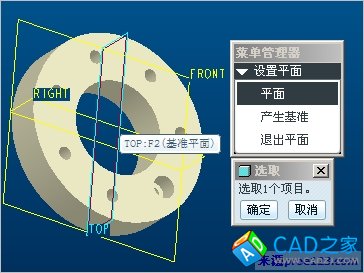

4、選擇基準平面top,如圖5。這樣即完成了proe模型視圖剖面的創建，如圖6

圖5

圖6

5、插入如圖7所示的一般視圖和投影視圖。

圖7

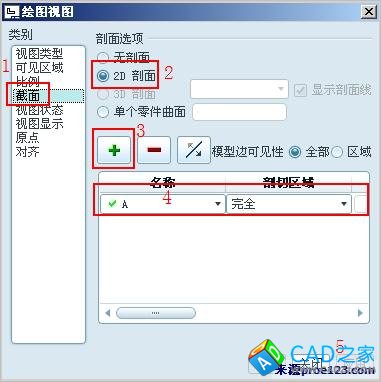

6、雙擊投影視圖打開“繪圖視圖”對話框，按照?qǐng)D8操作添加2D剖面A，最后點擊確定，即完成了工程圖中剖面的創建。

圖8

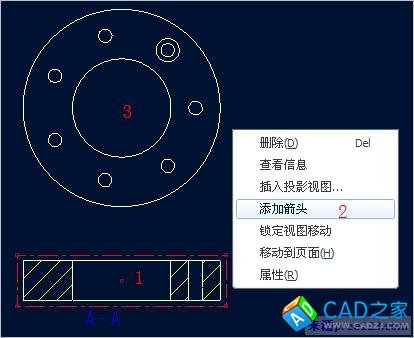

7、添加箭頭，選擇投影視圖->右鍵選擇“添加箭頭”->點擊一般視圖，完成在一般視圖上創建剖面視圖的箭頭，如圖9.

圖9
