Pro/E中導入外部幾何(IGS,STP等中間格式文件)有兩種方法，一是直接打開，二是新建零件然后導入外部數據。第一種方法轉換成的part文件一般沒有基準平面，這樣很不利于后續的修補工作，往往還需要自行添加基準平面。第二種方法是在Proe零件中導入外部幾何，三個基準平面自然是存在的。本節主要介紹第二中方法。

1.新建零件。

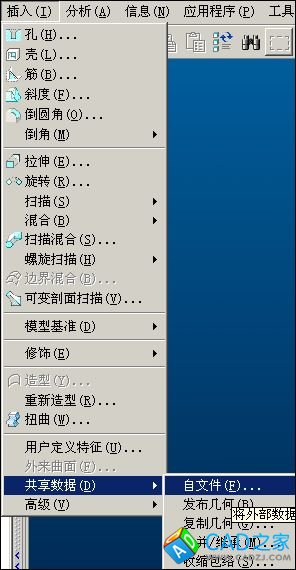

2.在零件模式中，選擇“插入”菜單->“共享數據”->“自文件”，如圖1。

圖1

3.在“打開”對話框中選擇要導入的文件(IGS,STP等格式文件)。

4.隨后會彈出“選擇實體選項和放置”對話框，按照“缺省”放置直接點擊“確定”即可。
