很多朋友在Pro/ENGINEER中是通過螺旋掃描的方式來做螺紋，如圖1。不過在正式的產品設計中這種方法不可取。因為：1）這種做法比較麻煩；2）在大型裝配件中占用系統內存，浪費資源；3）工程圖中生成的畫法不符合GB或ANSI標準。

圖1

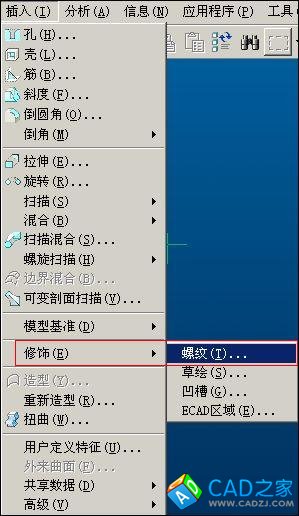

正確的方法是通過螺紋修飾的方法來創建的，選擇“插入”菜單－>“修飾”->“螺紋”，如圖2。

圖2

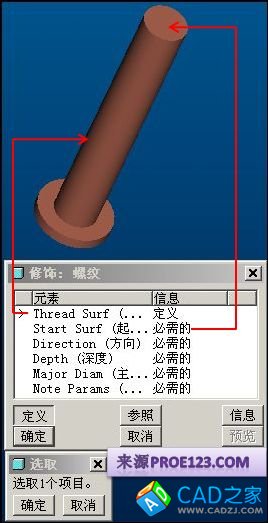

按照圖3選擇“螺紋面 (Thread Surface)”和“起始面 (Start Surface)”。方向定義向下，其他尺寸自定義。

圖3

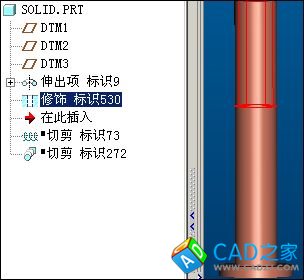

螺紋修飾創建完成，如圖4。

圖4

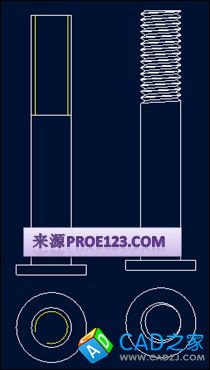

圖5對比了通過螺紋修飾和螺旋掃描創建的螺紋工程圖對比。左側為螺紋修飾生成的工程圖（符合制圖相關標準），右側是螺紋掃描生成的工程圖（不符合制圖標準）。

圖5
