本例主要以一個實例——奔馳的標志（圖1）來演示Proe變截面掃描的高級應用，之所以選擇這個實例來講解主要是因?yàn)樗w現了尺寸約束和幾何約束的重要性。假設您已經了解原點軌跡和X軌跡的作用。

圖1

1）新建零件，草繪原點軌跡——直徑為100的圓，如圖2。

圖2

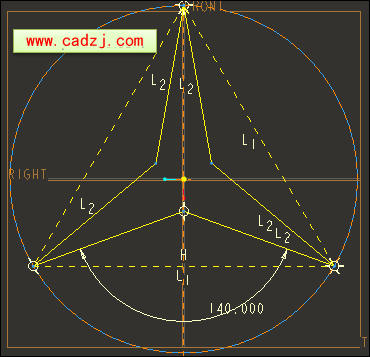

2）繪制第二條曲線作為X軌跡（鏈）相關尺寸可以自己調整，如圖3。

圖3

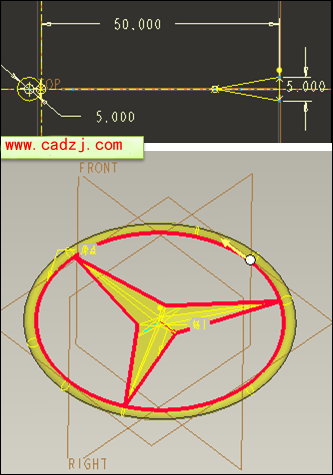

3）選擇第一步的草繪為原點軌跡，第二步草繪為X軌跡（鏈），草繪如圖3所示直徑為5mm的圓和三角形，其中尺寸50非常重要——使三角形截面能圍繞第一步直徑為100圓的中心進行旋轉，而三角形截面左定點被X軌跡（第二步的草繪）所控制。如果用其他的尺寸或幾何約束都無法完成圖1中的效果。

圖4
