Proe模型或者草繪圖元的每個尺寸都有一個與之相對應的名稱,這是參數化設計所需要的,例如可以通過關系(relation)或者程序(program)對該名稱進行賦值操作，這樣就可以通過程序來控制模型的形狀了。但是默認情況下，草繪中尺寸名稱是類似sd**，模型中類似d**(如圖1)這樣很不利于記憶和操作，本文主要介紹自定義Proe尺寸名稱的方法，這樣進行參數化設計的時候比較方便。

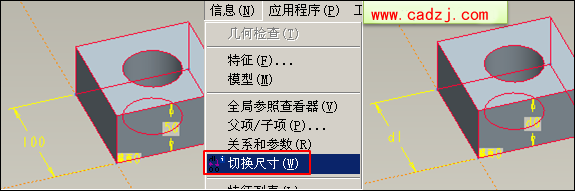

1）在編輯尺寸的時候，可以通過選擇“信息”菜單下面的“切換尺寸”進行尺寸數值和名稱的切換，如圖1。

圖1

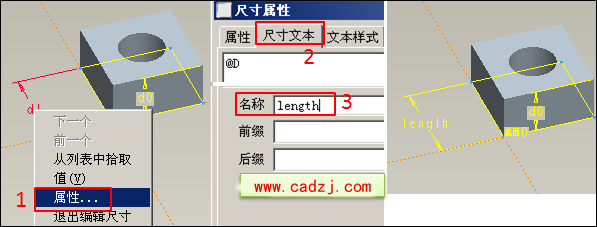

2）選擇需要更改名稱的尺寸，右鍵中選擇“屬性”打開“尺寸屬性”對話框，在尺寸文本的名稱欄目中輸入您想要替換的名稱就行了，如圖2。
