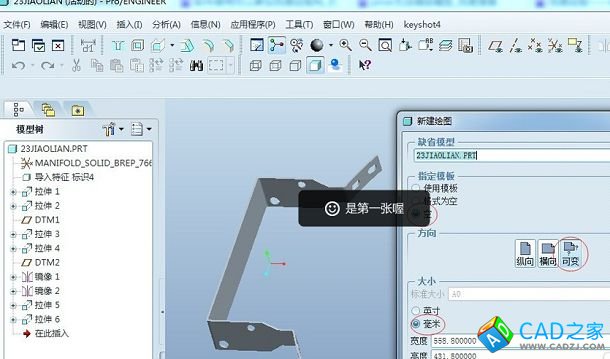

首先，在零件模板下準備好你要標注的模型。新建文件，點選繪圖，去掉使用缺省模板。彈出一個新建繪圖選框，指定模板為空，并選擇方向可變，大小為毫米。

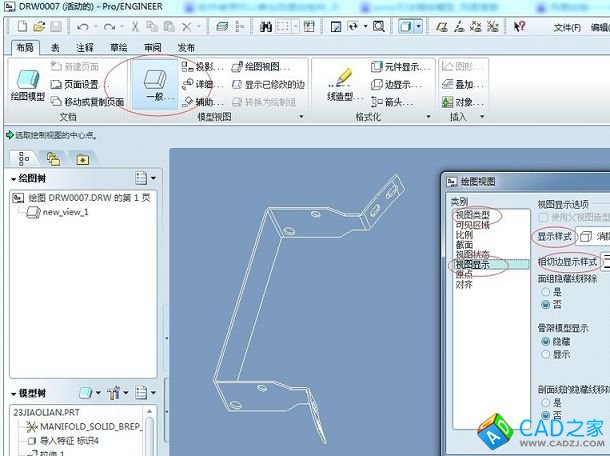

在繪圖模板下，創建普通視圖，需要標注的模型會出現在工作平臺里。右側會彈出一個繪圖視圖選框，點擊視圖類型，調整需要的角度。點擊視圖顯示，選擇需要的顯示樣式，確定并關閉。

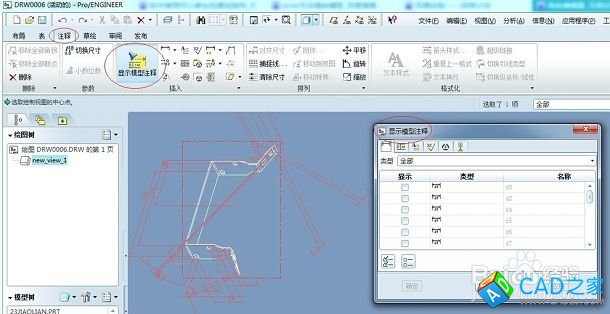

在屏幕左上方點選注釋菜單，繼續點選顯示模型注釋，此時工作臺右側會彈出一個復選框，同時模型自動標注默認尺寸。選擇需要保留的標注，確定。此時的標注有點亂，需要手動調整。鼠標單擊尺寸，拖動到合適的位置即可。

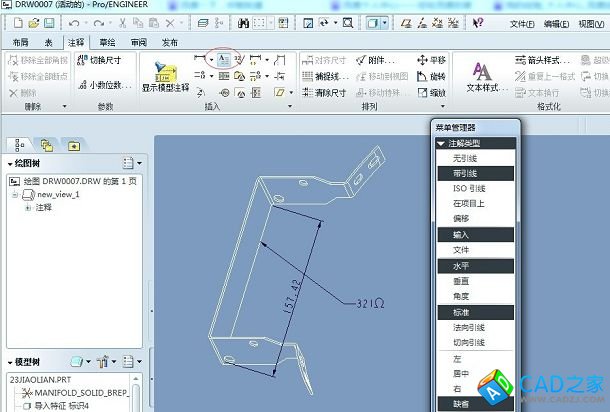

接下來是自己動手增加的標注和注釋，見左上方工具欄。點選新參照標注尺寸工具，工作平臺右側會彈出一個菜單管理器選框。選擇需要的依附類型，點選模型上的線條，單擊鼠標中建，相應的尺寸會出現。點選注釋工具，工作平臺右側會彈出一個菜單管理器選框。選擇需要的注釋類型，進行注釋。點擊需要注釋的線條，單擊鼠標中建，輸入注解，相應的注釋會出現。

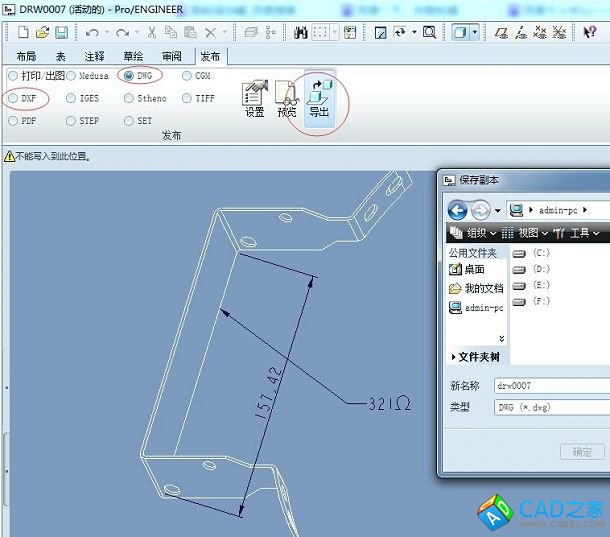

最后，導出為cad文件。
