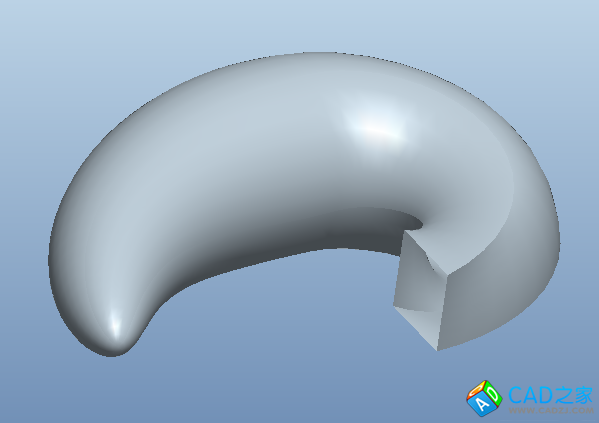

掃描混合特征同時具備掃描和混合兩種特征。在建立掃描混合曲面時，需要有一條軌跡線和多個特征剖面，這條軌跡線可以通過草繪曲線和選擇相連的基準曲線或邊來實現。掃描混合可以具有兩種軌跡：原點軌跡和第二軌跡。其中原點軌跡是必不可少的，每個軌跡特征至少具有兩個剖面。以下圖為例。


方法：
1.新建一個零件文件。

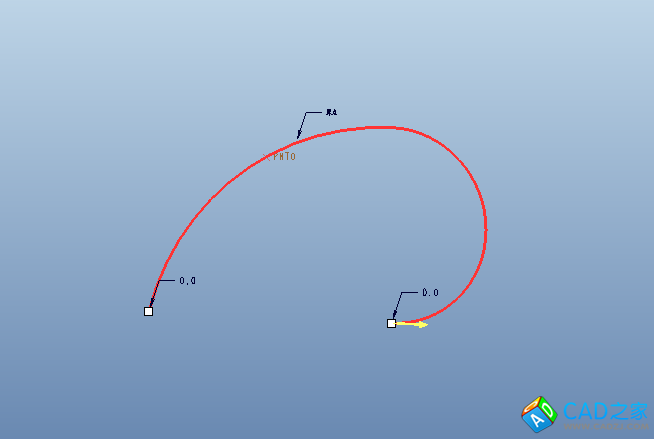

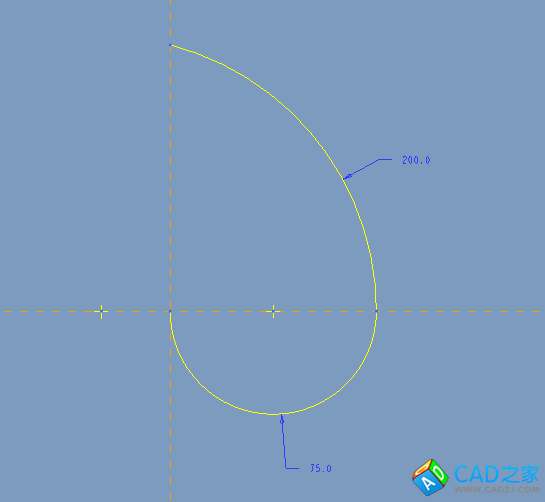

2.繪制軌跡線。選擇FRONT平面作為草繪平面，繪制如下草繪作為軌跡。

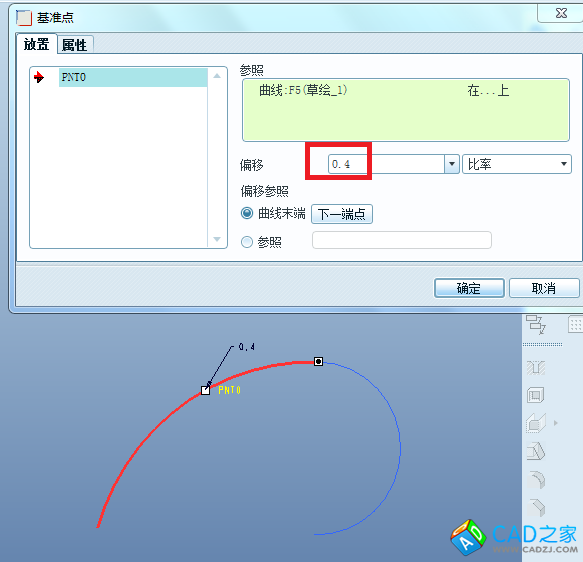

3.在軌跡線上建立基準點作為剖面位置。這里有兩種方法，一種是通過打斷工具添加斷點，而是通過在基準曲線上添加基準點。這里使用第二種方法，點擊【基準點】工具，再點擊上面繪制的軌跡即可創建一個基準點。




4.點擊【插入】-【掃描混合】，彈出如下控制面板。




1）選擇軌跡，點擊黃色箭頭就可將起始點移到曲線的另一個端點。

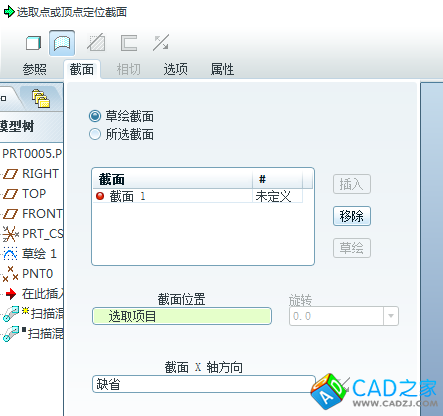

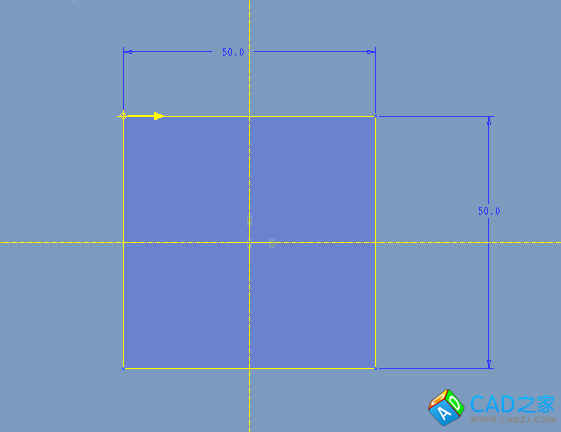

2）點擊【截面】，系統提示“選取點或頂點定位截面”，再點擊曲線的一個端點，此時即可激活草繪按鈕，點擊草繪按鈕進入草繪環境，繪制如下剖面。

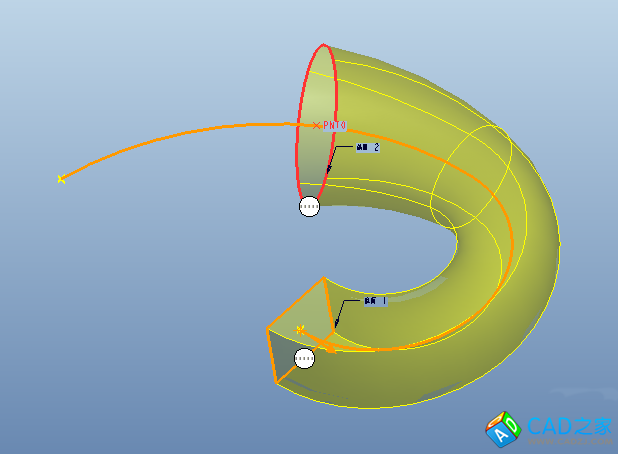

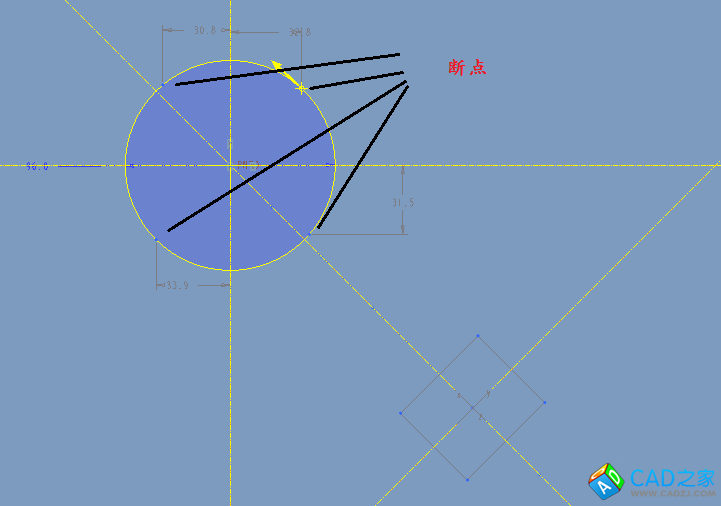

3）點擊【插入】，選擇上面創建的基準點，點擊【草繪】，繪制如下草繪。注意剖面必須包含相同的圖元數，可以使用打斷工具進行打斷。

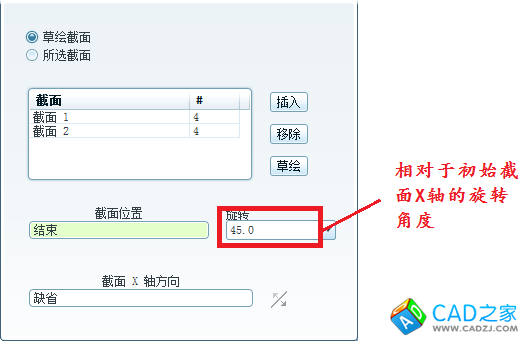

可以輸入第二個截面相對于初始截面X軸的選擇角度。




繪制如下截面。

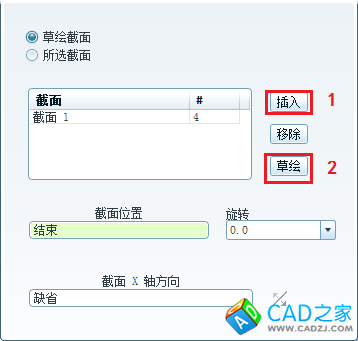

4）點擊【插入】，選擇曲線的另一個端點，再點擊【草繪】，進入草繪環境繪制第三個截面。

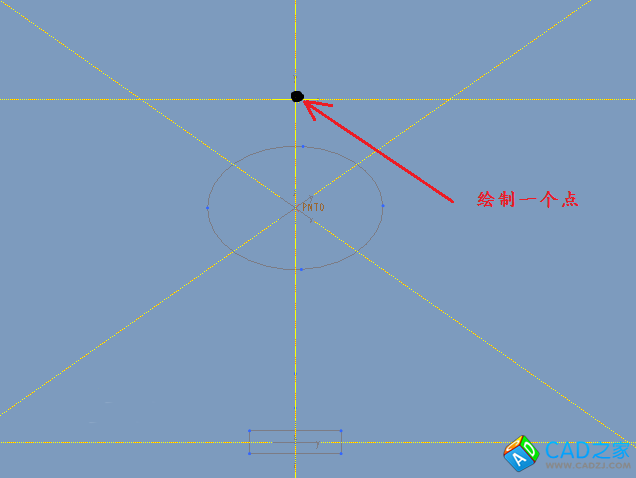

點擊右側的創建點，繪制一個點作為截面。

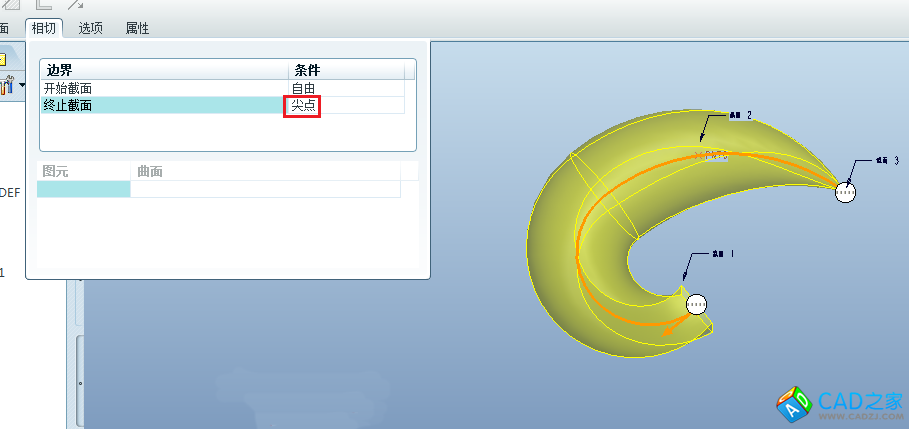

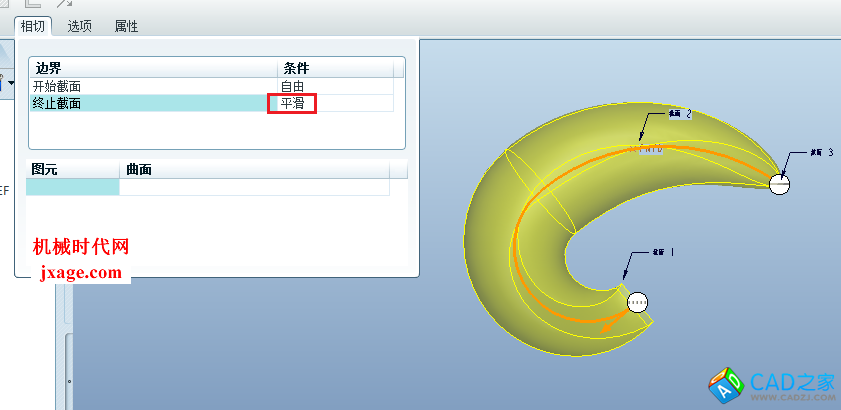

5）點擊【相切】，可以設置開始截面和終止截面的條件?？梢员容^不同的設置方法產生的結果。




完成。
