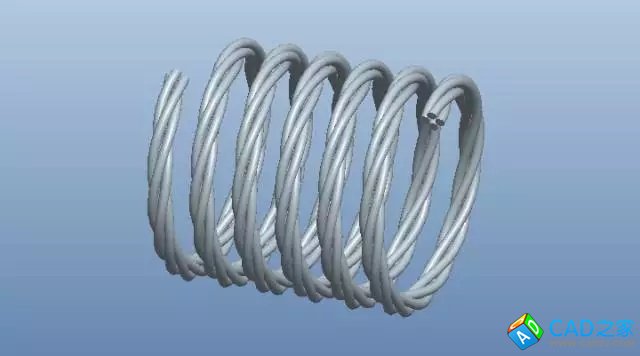

在很多都以為螺旋掃描只能用于創建螺紋或彈簧，其實不然，在螺旋掃描中加入關系式就讓你覺得功能真強大。下面小編就分享下面這個模型的畫法，如下圖




1、新建prt，插入——螺旋掃描——伸出項

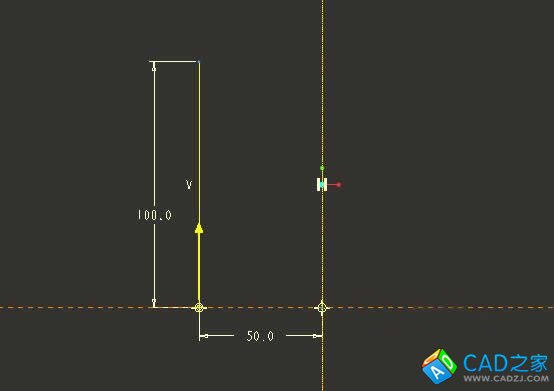

2、選擇一基準面平面作為草繪平面，繪制如下圖所示的掃描長度線和一條中心線。




3、螺距設置為20，如下圖




4、繪制螺旋掃描截面，分兩部分繪制

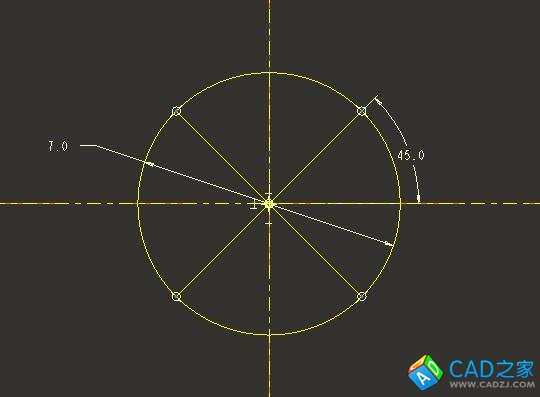

第一部分草繪繪如下圖所示草繪。注意圓內是四段直線，通過右側的幾何約束工具，給四條直線添加互相垂直約束。

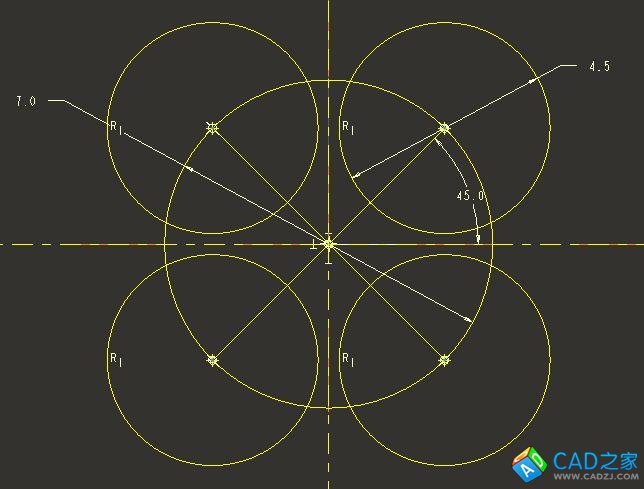

第二部分草繪：在交點處繪制四個直徑相同的圓作為截面

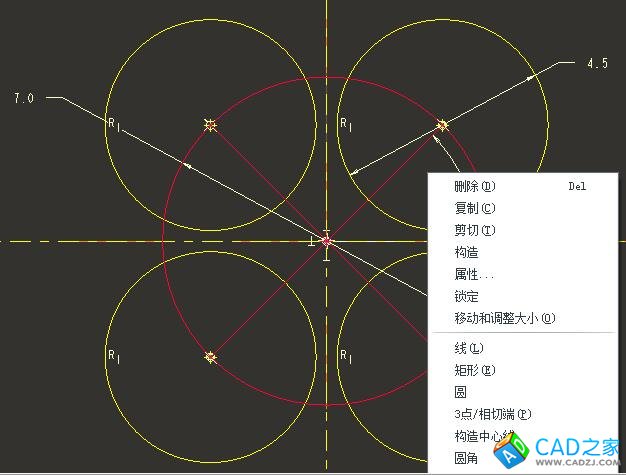

第三部分草繪：選中圖中的線條，讓實線變?yōu)樘摼€，如下圖操作

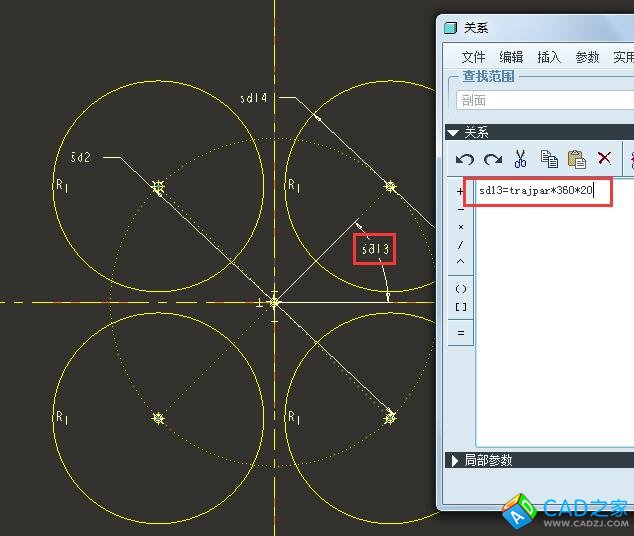

單擊菜單【工具】——【關系式】——輸入關系式，如下圖操作
