其實這類題目原來論壇上都有過,只不過改頭換面而已,其原理都是一樣的,都是使零件的兩端約束在一定的規跡上,即使零件發生一定的位置變化,零件始終隨著規跡而變化.
       本來這種簡單的題目上個PRT就行了,但為了便于以后整理歸類,還是出個教程吧!

好,下面就簡要的介紹一下方法:

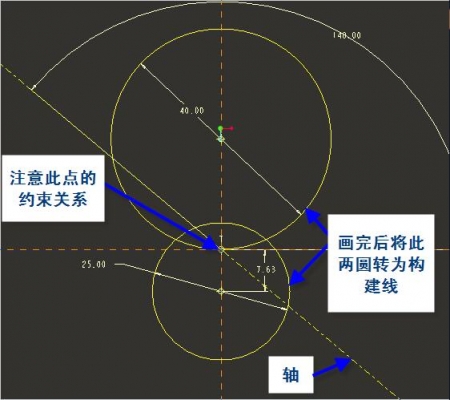

這題的關健還在于草繪規跡,見下圖,先兩個圓,和一個軸,注意約束關系,畫完后將兩個圓轉為構建線.(構建的轉換法為:先選中圖形,再點右鍵,選擇構建線即可)

下一步畫規跡線,同樣要注意約束關系,另外還要注意圓弧的半徑不要太小.為了保證陣列的成功,還要進行驗證,這一步是在做其它陣列時都必須做的.畫完后試著改一變一下軸線的角度看看是否按你需要的狀態變化.
補充:有人反映象下圖那樣畫會不成功,我試了幾次確實有時會不成功,暫還沒有找到是什么原因,
解決的辦法是，先把角度改為１００度再畫圓弧，畫完后再標注到１４０就可以了．至于為什么，還有待于研究， 也希望大家幫我一起找找原因．

畫截面就不用說了

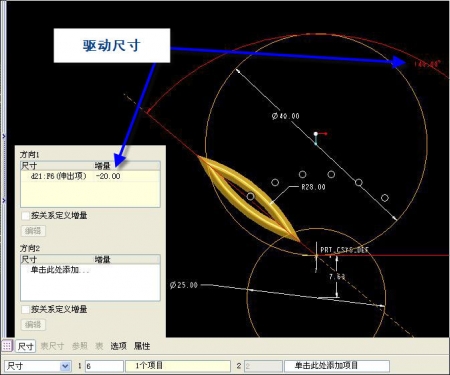

下一步陣列,如果上一步驗證沒有問題,那陣列就很容易了
